Artikel: Bewegungsmelder anschließen: Klemmen, Nachlauf, LED-Probleme

Weißer Bewegungsmelder an einer Hauswand unter dem Dachüberstand in der Dämmerung, daneben ein eingeschalteter Einbaustrahler
Anleitung

Bewegungsmelder anschließen: Klemmen, Nachlauf, LED-Probleme

Ein Bewegungsmelder ist elektrisch nichts anderes als ein Schalter, der sich selbst betätigt. Der Anschluss ist deshalb einfach — bis auf eine Unterscheidung, an der die meisten Ärgernisse hängen: ob der Melder einen Neutralleiter braucht oder nicht.

Drei Klemmen, ein Schaltdraht Bewegungsmelder L N A Aussenleiter Neutralleiter Schaltdraht Leuchte Schutzleiter durchverbunden — wird nie geschaltet Ausschalter parallel = Dauerlicht
L ist der Zufluss, A der Abgang. Wer beide vertauscht, bekommt je nach Bauart keine Funktion oder Dauerlicht.

Die Klemmen

Drei Bezeichnungen genügen für fast jedes Gerät:

  • L — Außenleiter aus der Zuleitung. Der Zufluss.
  • N — Neutralleiter. Versorgt die Elektronik des Melders.
  • A (oder L', manchmal ein Pfeilsymbol) — der geschaltete Ausgang zur Leuchte.

Der Schutzleiter wird durchverbunden und nie geschaltet. Wer L und A vertauscht, bekommt je nach Bauart entweder gar keine Funktion oder Dauerlicht.

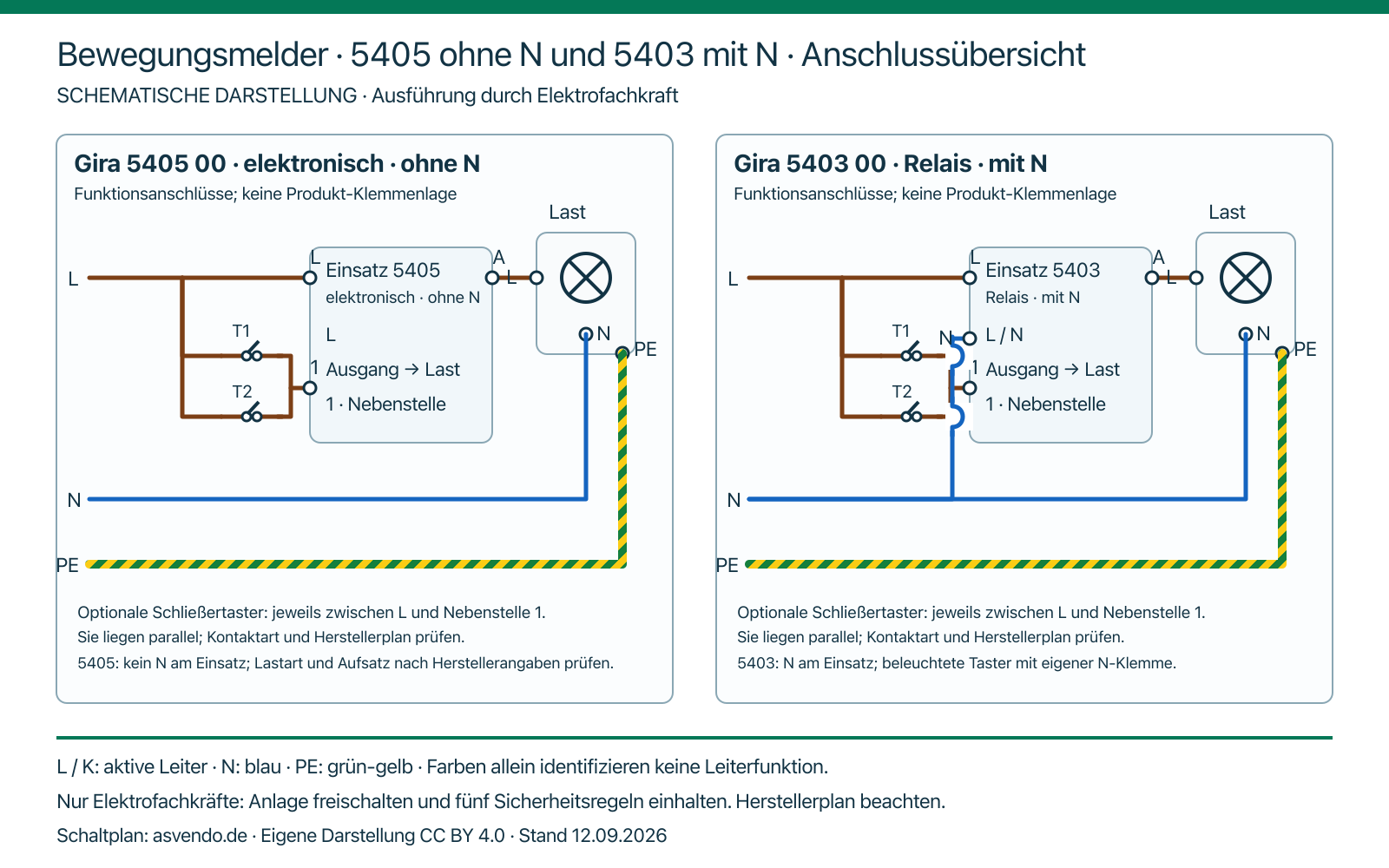

Mit oder ohne Neutralleiter — der eigentliche Punkt

Es gibt Melder, die ohne N auskommen. Sie beziehen ihren Betriebsstrom über die angeschlossene Leuchte — ein kleiner Reststrom fließt auch im ausgeschalteten Zustand durch das Leuchtmittel. Bei einer Glühlampe war das folgenlos. Bei LED reicht dieser Reststrom, um den Kondensator im Treiber zu laden, und die Leuchte glimmt oder blitzt im Takt.

Deshalb: Wo eine dreiadrige Leitung liegt, einen Melder mit N-Anschluss nehmen. Muss ein Zweidraht-Melder bleiben, hilft ein Entstörkondensator parallel zur Leuchte oder ein Leuchtmittel mit ausreichender Grundlast. Die Mindestlast steht im Datenblatt des Melders — bei LED liegt sie oft über dem, was die Leuchte tatsächlich zieht.

Dauerlicht über einen Zusatzschalter

Häufigster Zusatzwunsch: Das Licht soll sich auch von Hand einschalten lassen und dann anbleiben. Dafür wird ein einfacher Ausschalter parallel zum Melderausgang gelegt — er überbrückt also L auf A. Ist der Schalter zu, brennt die Leuchte unabhängig vom Melder.

Manche Melder haben diese Funktion eingebaut und werden stattdessen durch kurzes Aus- und Wiedereinschalten der Sicherung in den Dauerbetrieb versetzt. Das steht in der Anleitung des Geräts und lässt sich nicht raten.

Zwei Melder auf eine Leuchte

Mehrere Melder dürfen ihre Ausgänge parallel schalten — dann geht das Licht an, sobald einer auslöst. Voraussetzung ist ein Relaisausgang. Melder mit Halbleiterausgang (Triac) vertragen die Parallelschaltung nicht; sie stören sich gegenseitig oder gehen defekt. Ob Relais oder Triac verbaut ist, steht im Datenblatt — hörbares Klicken beim Schalten ist ein gutes Indiz für ein Relais.

Die drei Einstellräder

  • Zeit — Nachlaufzeit nach der letzten erkannten Bewegung. Jede neue Bewegung startet sie neu. Zu kurz eingestellt heißt: Das Licht geht aus, während jemand noch dasteht.
  • Lux — Helligkeitsschwelle. Der Melder schaltet nur unterhalb dieses Werts. Das Symbol Sonne bedeutet: schaltet immer, auch am Tag. Zum Einrichten immer auf Sonne stellen, sonst prüft man ins Leere.
  • Sens — Empfindlichkeit oder Reichweite. Bei Infrarotmeldern ist das kein Radius, sondern die Auswertungsschwelle.

Infrarot oder Radar

Ein Infrarotmelder (PIR) sieht Temperaturunterschiede in Bewegung. Er braucht freie Sicht und quert man ihn seitlich, reagiert er besser als frontal. Bei Hitze im Sommer sinkt der Unterschied zwischen Körper und Umgebung, und die Reichweite fällt spürbar ab.

Ein Radar- oder Mikrowellenmelder misst Bewegung über die Frequenzverschiebung und funktioniert durch dünne Materialien hindurch — praktisch für die verdeckte Montage, aber er reagiert auch auf Bewegung hinter der Wand oder im Nachbarraum. Für Treppenhäuser gut, für Außenwände oft zu empfindlich.

Außen: Schutzart nicht vergessen

Für die Außenmontage gilt mindestens IP 44, unter einem Dachüberstand. Frei bewittert oder dort, wo mit dem Schlauch gereinigt wird, gehört IP 65 hin. Welche Ziffer was bedeutet, klärt der IP-Schutzart-Finder.

Arbeiten an der Elektroinstallation

Das Errichten, Ändern und Instandsetzen elektrischer Anlagen ist nach DIN VDE 0105-100 einer Elektrofachkraft vorbehalten. Dieser Beitrag erklärt die Zusammenhänge und ersetzt keine Ausbildung. Vor jeder Arbeit gelten die fünf Sicherheitsregeln: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen, benachbarte unter Spannung stehende Teile abdecken.

Passendes Material

Melder für innen und außen finden Sie bei den Bewegungsmeldern, passende Leuchten bei der Beleuchtung. Wie ein Lichtschalter grundsätzlich verdrahtet wird, steht im Ratgeber Lichtschalter anschließen.

Schritt für Schritt

Werkzeug: Spannungsprüfer (zweipolig), Schraubendreher, Abisolierzange

Material: Bewegungsmelder, NYM-J 3×1,5 mm², Passende Dose oder Aufputzsockel

  1. Freischalten und prüfen. Sicherung des Stromkreises ausschalten, gegen Wiedereinschalten sichern und mit einem zweipoligen Spannungsprüfer feststellen, dass keine Spannung mehr anliegt.
  2. Klemmen zuordnen. Am Melder finden Sie in aller Regel L, N und einen mit A, L' oder einem Pfeil gekennzeichneten Ausgang. L ist der Zufluss, A der geschaltete Abgang zur Leuchte.
  3. Außenleiter auf L. Den Außenleiter aus der Zuleitung auf die Klemme L legen.
  4. Ausgang zur Leuchte. Von der Klemme A den Schaltdraht zur Leuchte führen.
  5. Neutralleiter und Schutzleiter. Den Neutralleiter auf N des Melders und weiter zur Leuchte klemmen. Den Schutzleiter durchverbinden — er wird nie geschaltet.
  6. Einstellen. Nachlaufzeit zunächst kurz, Dämmerungswert auf Tagbetrieb stellen und die Funktion prüfen. Erst danach auf den gewünschten Luxwert zurückdrehen.

Read more

Kleiner Wandschrank mit offener Tür, oben ein Patchfeld, darunter ein Switch, verbunden mit blauen, roten, grünen und gelben Rangierkabeln
Grundlagen

Patchpanel und Patchfeld: was dahinter steckt

Das Patchfeld ist die Grenze zwischen fest und beweglich. Ein Verlegekabel direkt auf einen RJ45-Stecker zu quetschen, überspringt genau diese Grenze.

Weiterlesen

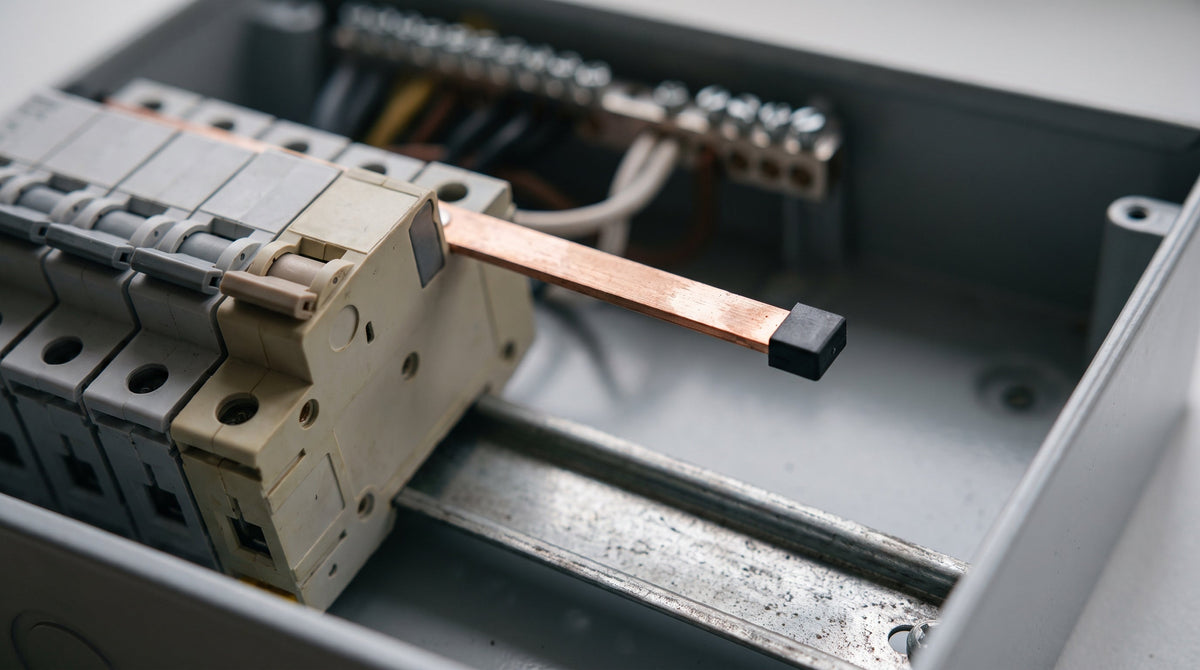

Nahaufnahme einer Hutschiene mit mehreren Reiheneinbaugeräten, darüber eine kupferne Phasenschiene mit schwarzer Schutzkappe am geschnittenen Ende
