Tragen Sie ein, was in den Verteiler soll — der Rechner zählt die Teilungseinheiten zusammen, schlägt Reserve auf und nennt die passende Kastengröße.
Rechner mit Erklärung öffnen Orientierung, keine Planung — Bemessung und Prüfung bleiben nach DIN VDE 0100 Sache der Elektrofachkraft.

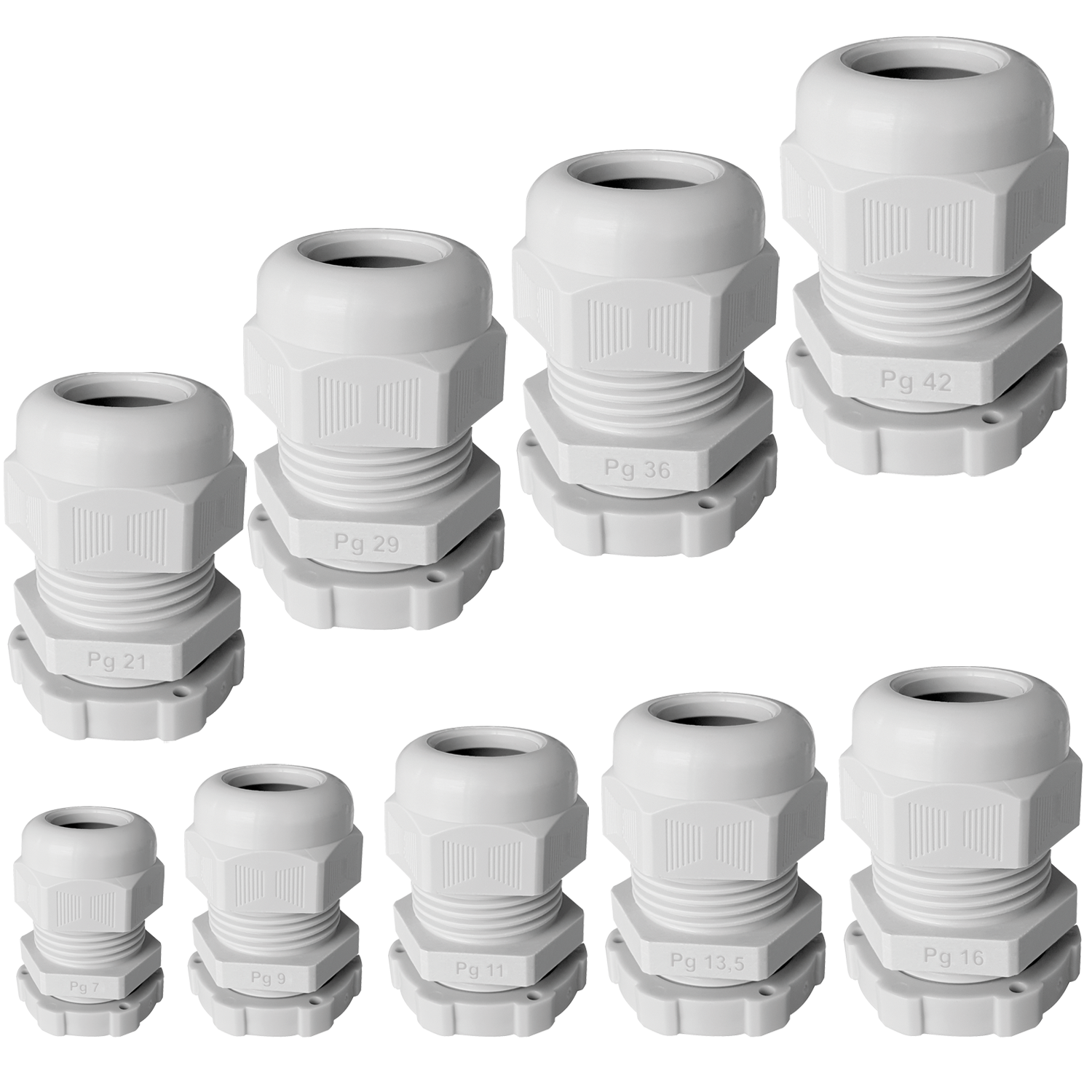

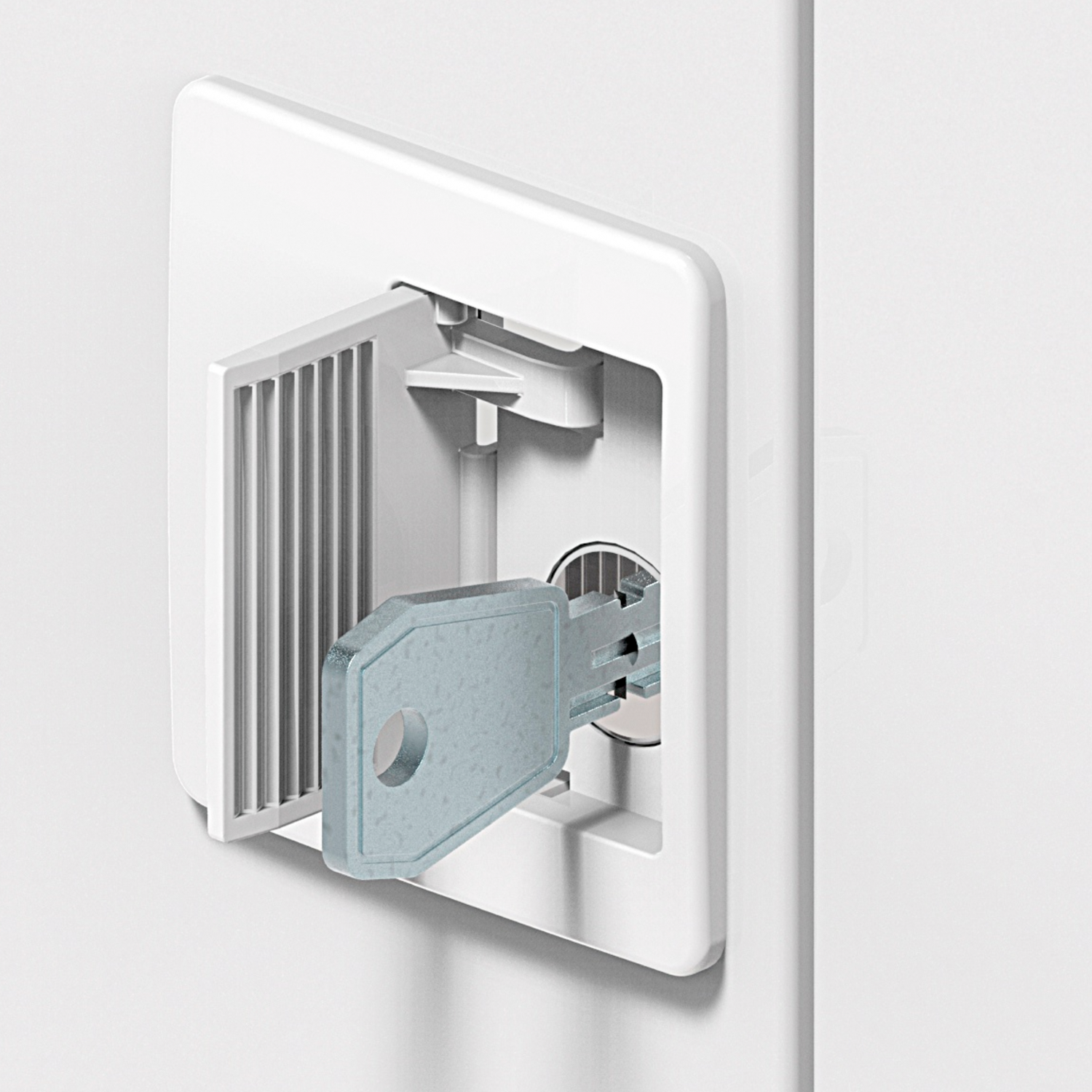

Ein Leergehäuse allein reicht nicht. Hier liegt, was dazwischen gehört: Hutschienen als Träger für alle Reiheneinbaugeräte, Phasen- und Sammelschienen für die Einspeisung, PE- und N-Klemmen für die Schutz- und Neutralleiter, Kabelverschraubungen für die Einführung.

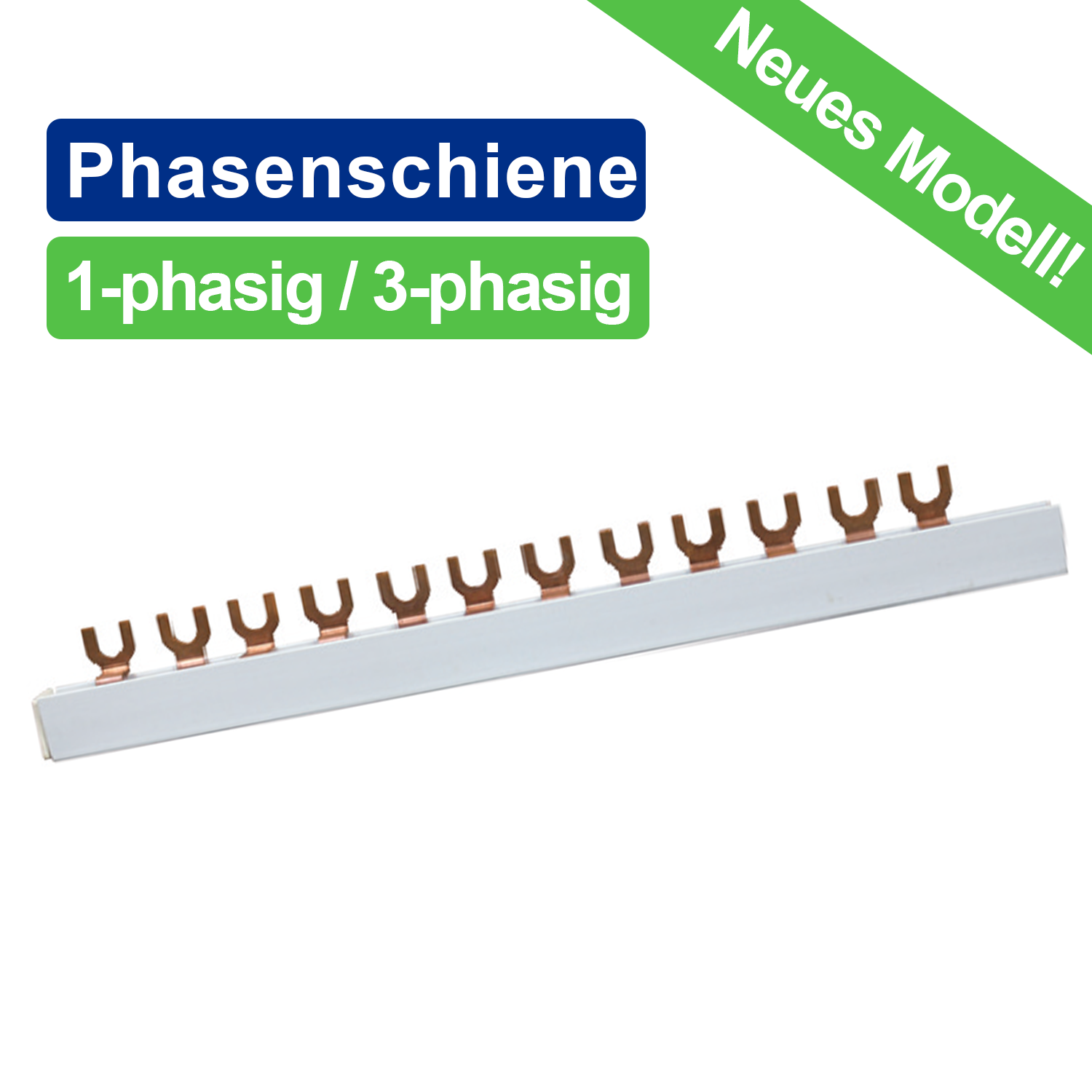

Eine Phasenschiene, auch Kammschiene genannt, verbindet die Eingangsklemmen mehrerer Schutzschalter, ohne dass Sie jede einzeln verdrahten. Entscheidend sind drei Angaben: die Polzahl (einphasig für eine Reihe gleichartiger Schalter, dreiphasig für die gleichmäßige Aufteilung auf L1, L2 und L3), die Zahl der Teilungseinheiten, und der Querschnitt. Zu kurz gekaufte Schienen lassen sich kürzen, zu schmale nicht nachrüsten.
Die Anschlussform muss zu den Klemmen der verwendeten Schalter passen. Gabelform greift von oben in die Klemme, Stiftform wird eingeschoben. Beides ist nicht gegeneinander austauschbar.
Hutschienen sind nach EN 60715 genormt; die übliche Breite in Kleinverteilern beträgt 35 mm.

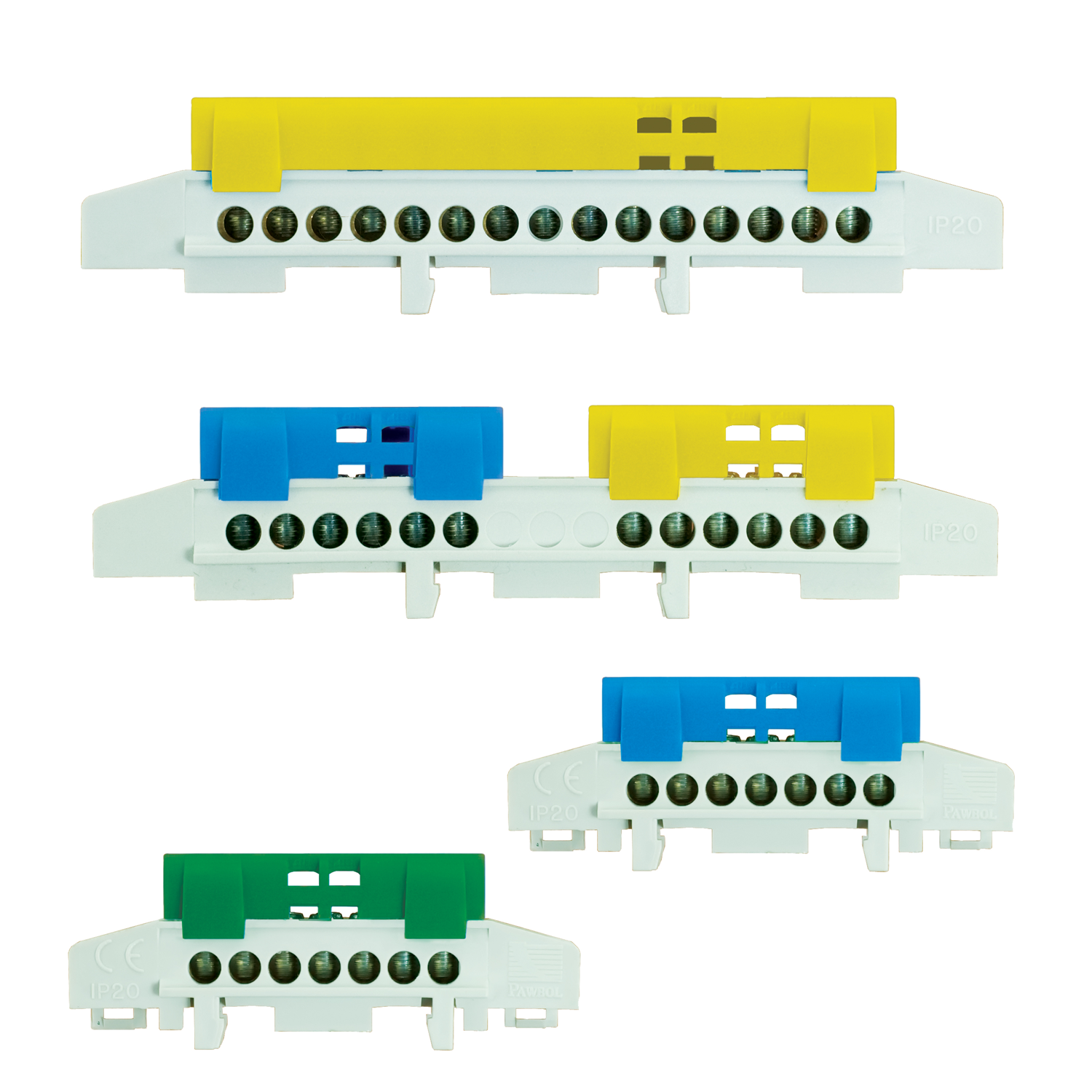

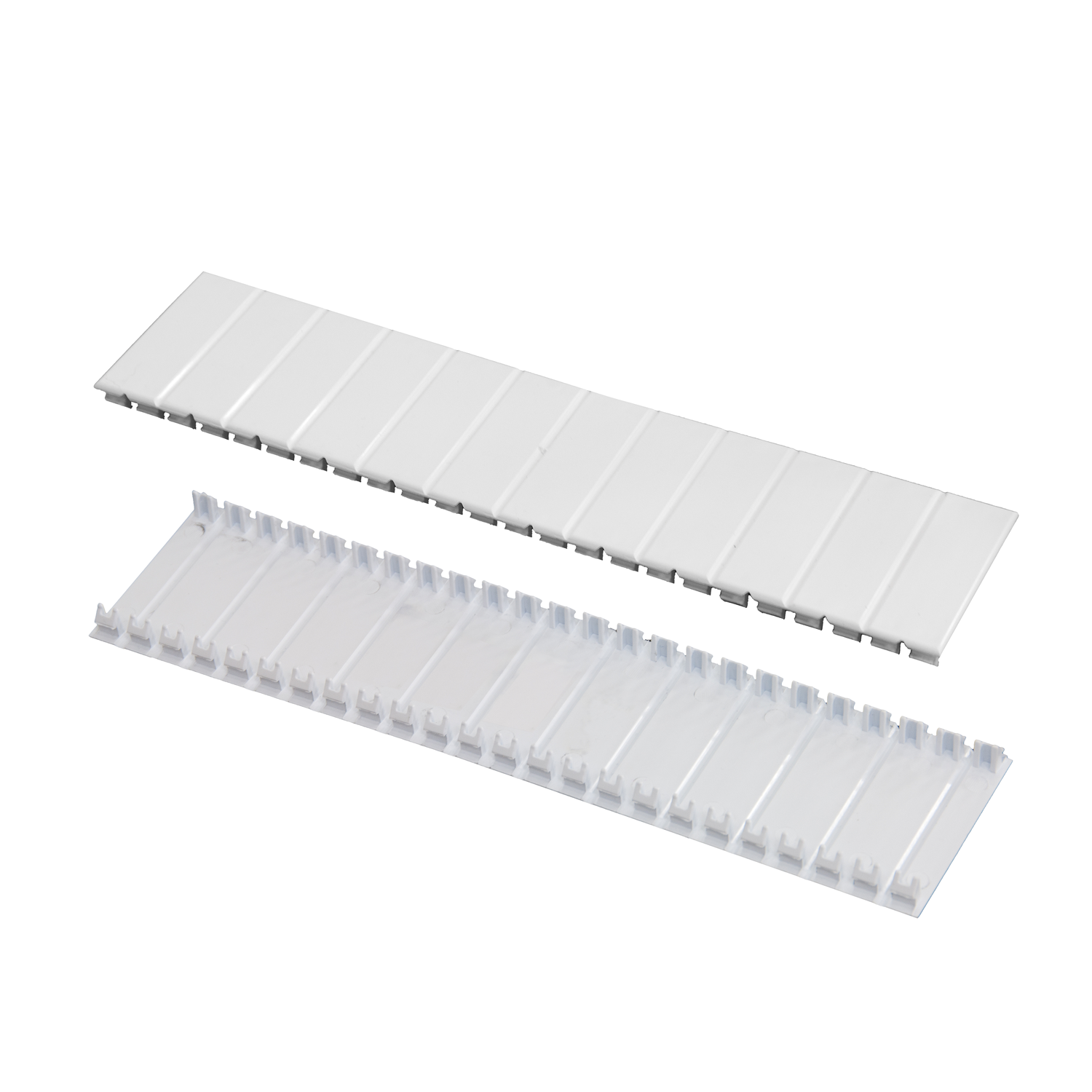

PE- und N-Klemmen fassen Schutz- und Neutralleiter der Stromkreise zusammen; sie gehören getrennt und beschriftet, damit später nachvollziehbar bleibt, welcher Leiter wohin geht. Abdeckstreifen schließen die freien Plätze einer Reihe, sodass keine spannungsführenden Teile berührbar bleiben und die Front gleichmäßig aussieht.

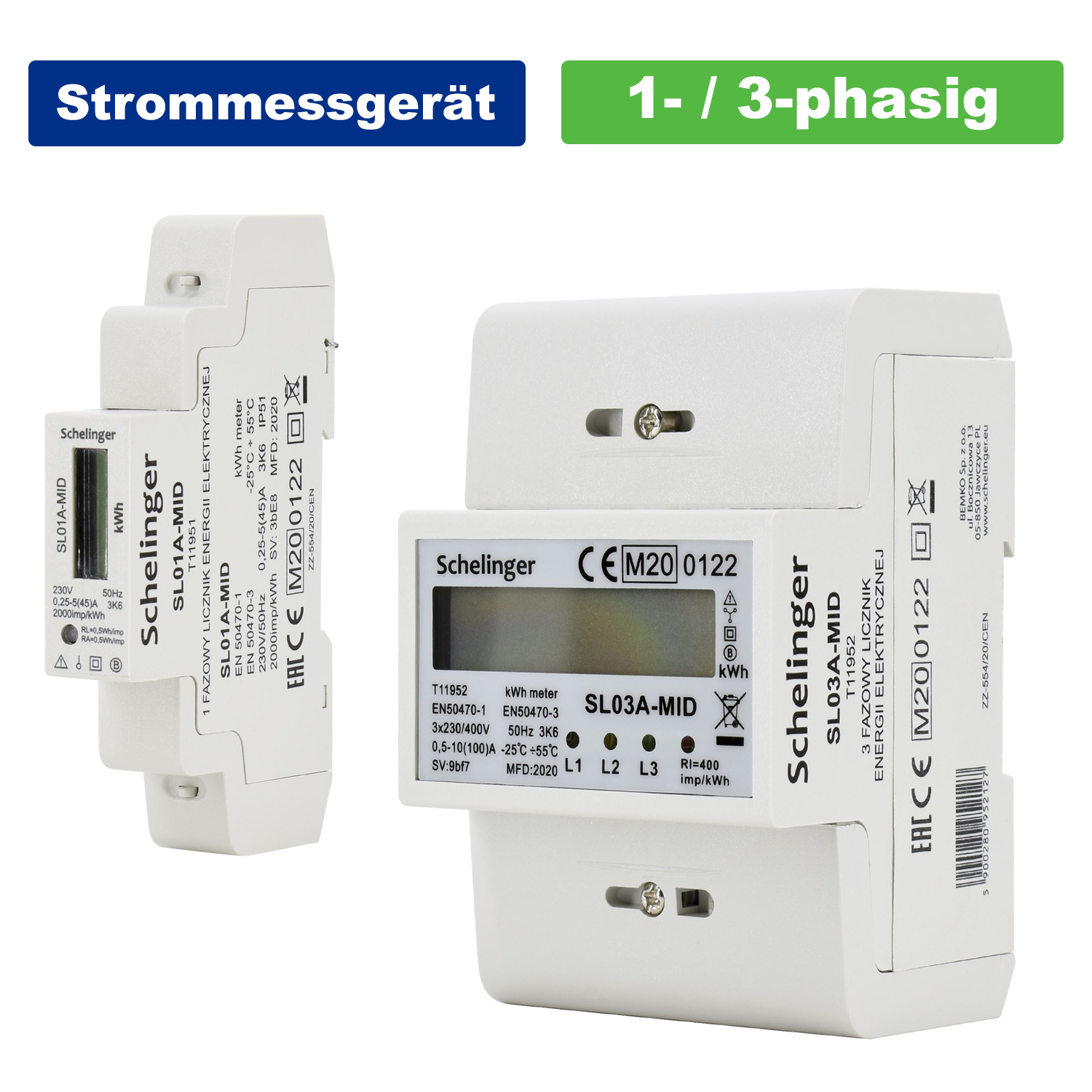

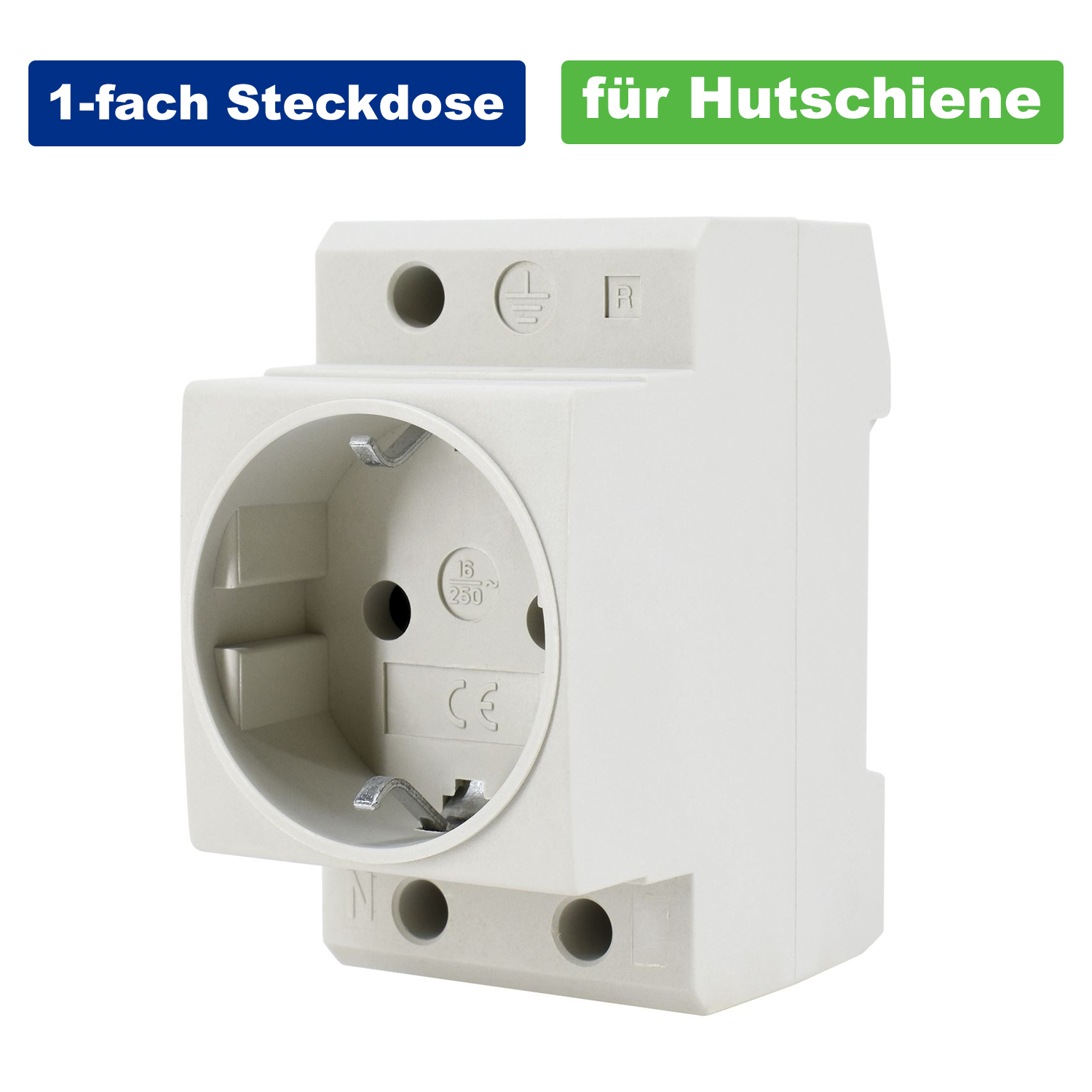

Im Kleinverteiler ist die TS 35 nach EN 60715 der Standard — 35 mm breit, in 7,5 mm oder 15 mm Tiefe. Praktisch alle Reiheneinbaugeräte rasten darauf.
Sie verbindet mehrere Reiheneinbaugeräte auf der Einspeiseseite, statt jedes einzeln zu verdrahten. Das spart Platz, ist übersichtlicher und hält die Übergangswiderstände klein.
Einphasig für eine Reihe Leitungsschutzschalter am selben Außenleiter. Dreiphasig, wenn die Geräte abwechselnd auf L1, L2 und L3 liegen sollen — das ist der Normalfall, wenn die Last gleichmäßig verteilt werden soll.
Ja, meist. Gekürzt wird zwischen zwei Zinken, nicht durch eine hindurch, und die Schnittkante gehört entgratet. Freiliegende Zinken am Ende müssen abgedeckt werden.
