Wählen Sie den Einbauort — Bad, Außenbereich, Keller — und der Rechner nennt die nötige Mindestschutzart.
Rechner mit Erklärung öffnen Orientierung, keine Planung — Bemessung und Prüfung bleiben Sache der Elektrofachkraft.
Das ist die eine Regel, an der sich alles entscheidet: Leitungsverbindungen dürfen nicht in der Wand oder unter Putz verschwinden. Sie gehören in eine Dose, die sich ohne Zerstörung des Bauwerks wieder öffnen lässt. Eine zugeputzte Klemmstelle ist ein Mangel, der bei jeder späteren Fehlersuche und bei jeder Abnahme auffällt.

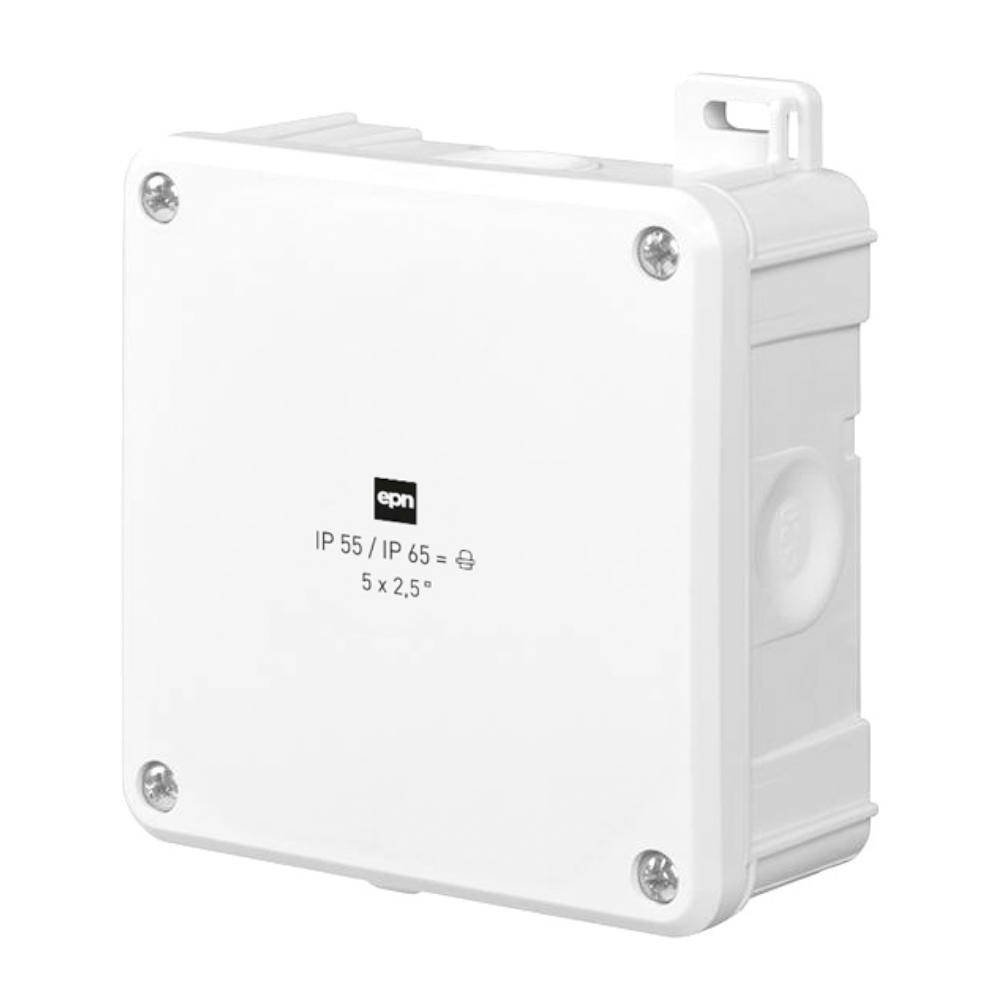

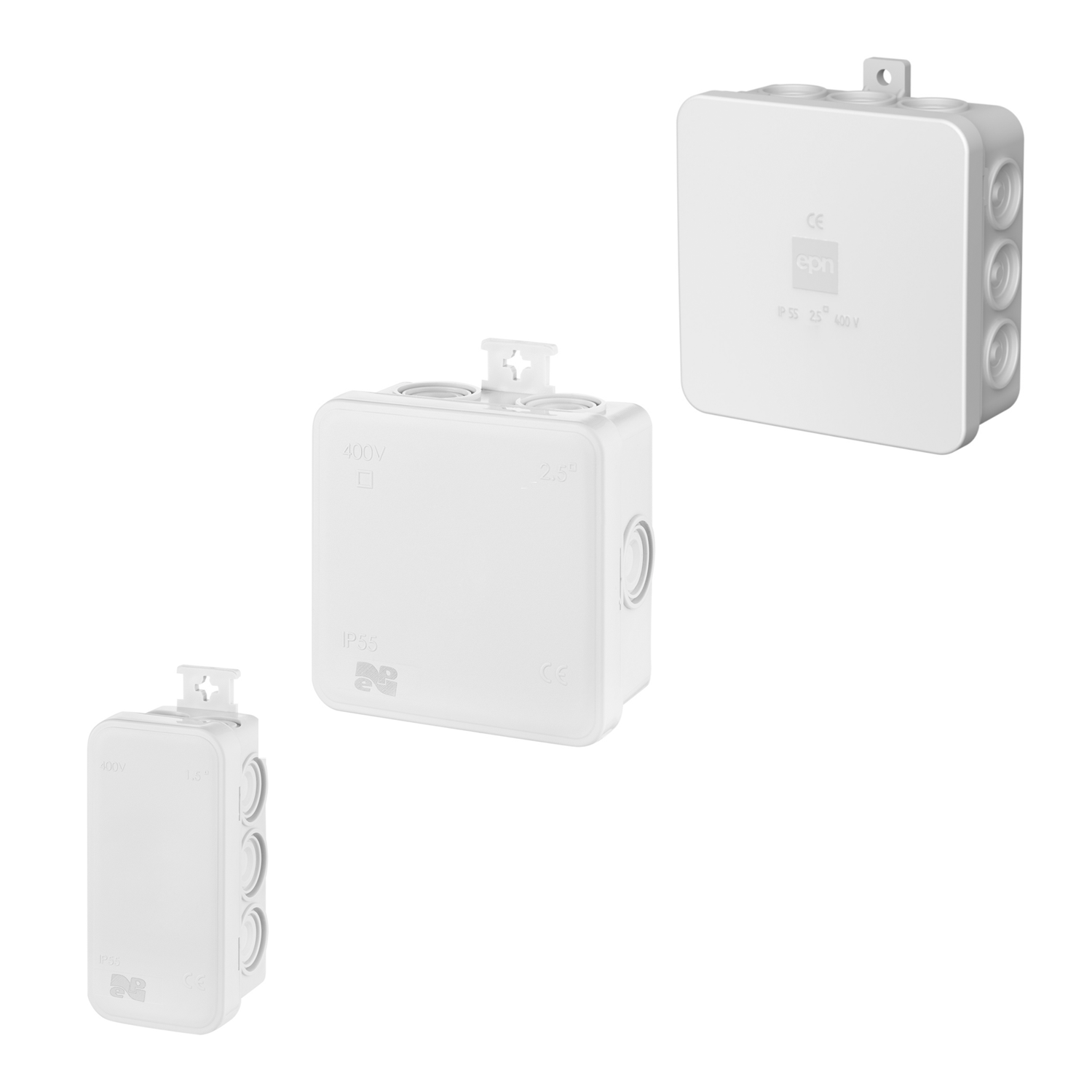

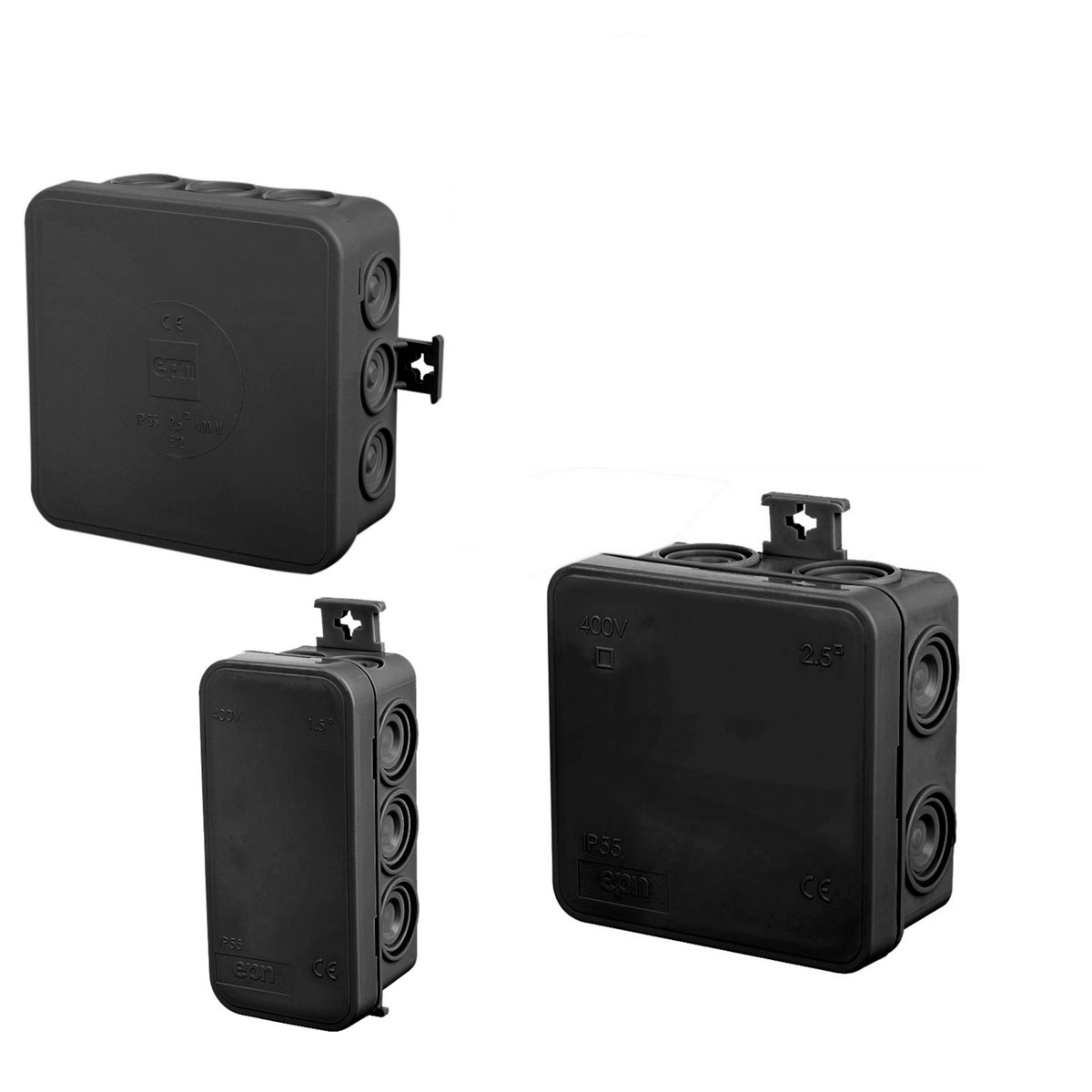

Für trockene Innenräume genügt eine einfache Aufputzdose. Ab Feuchtraum, Keller, Garage, Stall oder Außenbereich gehört IP 55 oder IP 65 hin, zusammen mit passenden Kabelverschraubungen — die Schutzart des Gehäuses nützt nichts, wenn die Leitung durch ein offenes Loch eintritt.
Die Zahl der Klemmstellen und der Leiterquerschnitt bestimmen die nötige Dose. Eine zu volle Dose lässt sich nicht sauber schließen, und die Leiter werden beim Zudrücken gequetscht. Im Zweifel eine Nummer größer.
Wir führen die Dosen als Leergehäuse und teils mit Klemmen, in Grau, Weiß und transparent.

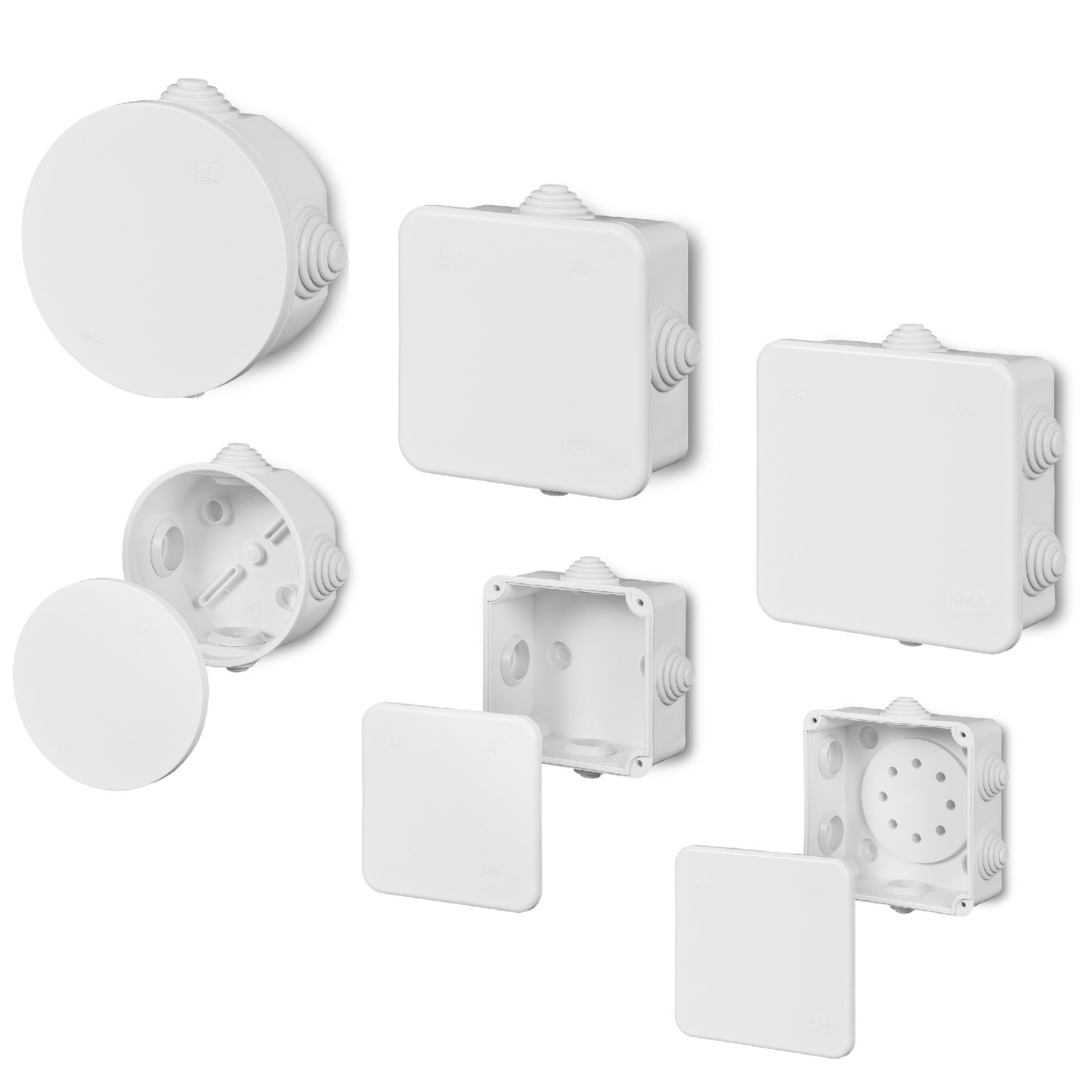

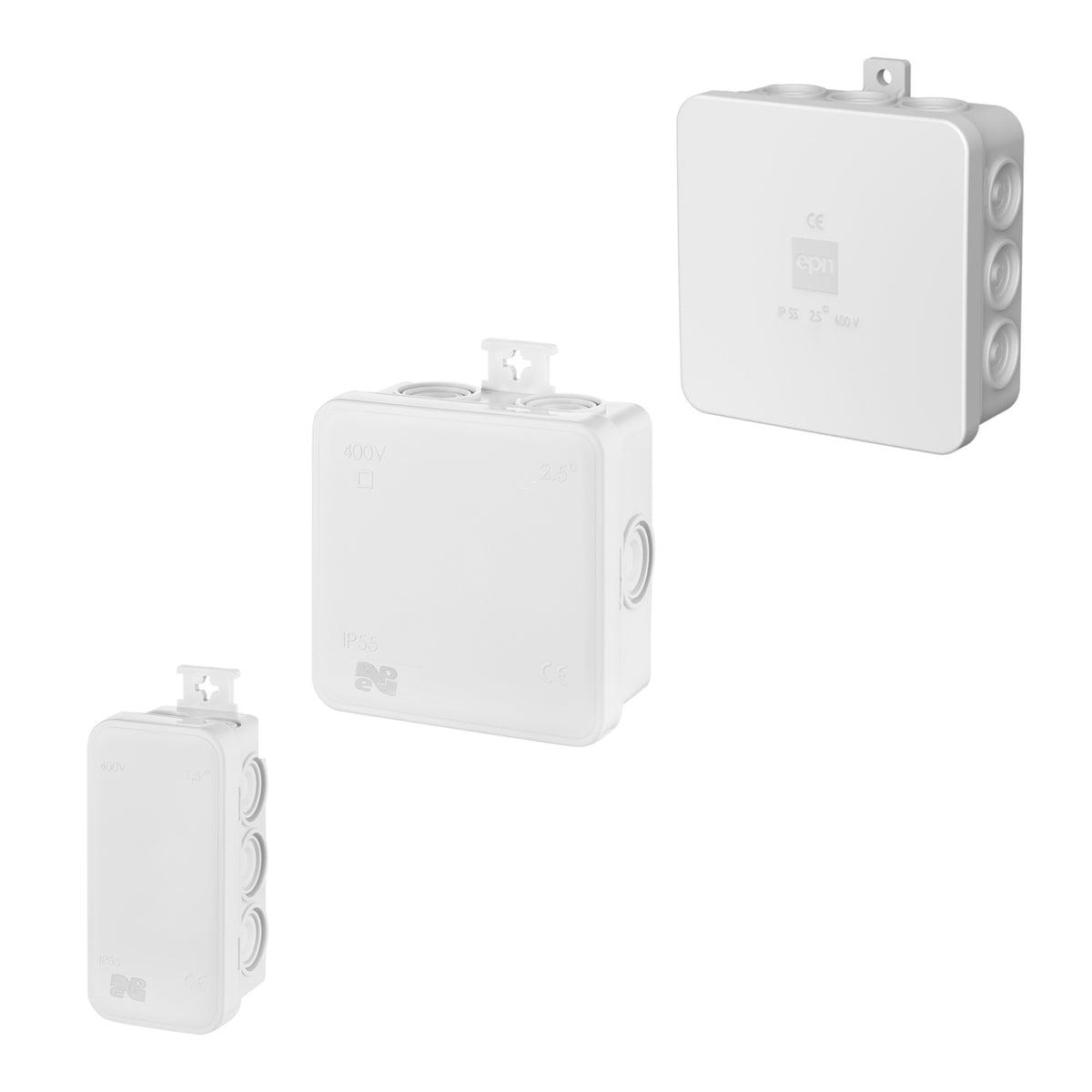

Die Aufputzdose sitzt sichtbar auf der Wand und ist überall dort richtig, wo nicht gestemmt werden kann — Keller, Garage, Werkstatt, Außenwand. Im Putz verschwindet die Dose bis auf den Deckel, braucht aber eine Aussparung und bleibt trotzdem zugänglich.
Technisch dasselbe Bauteil: eine Dose, in der Leitungen geklemmt und abgezweigt werden. „Verteilerdose“ betont die Verteilung auf mehrere Abgänge, „Abzweigdose“ den einzelnen Abzweig. Die Auswahl richtet sich nach Schutzart, Größe und Anzahl der Einführungen.

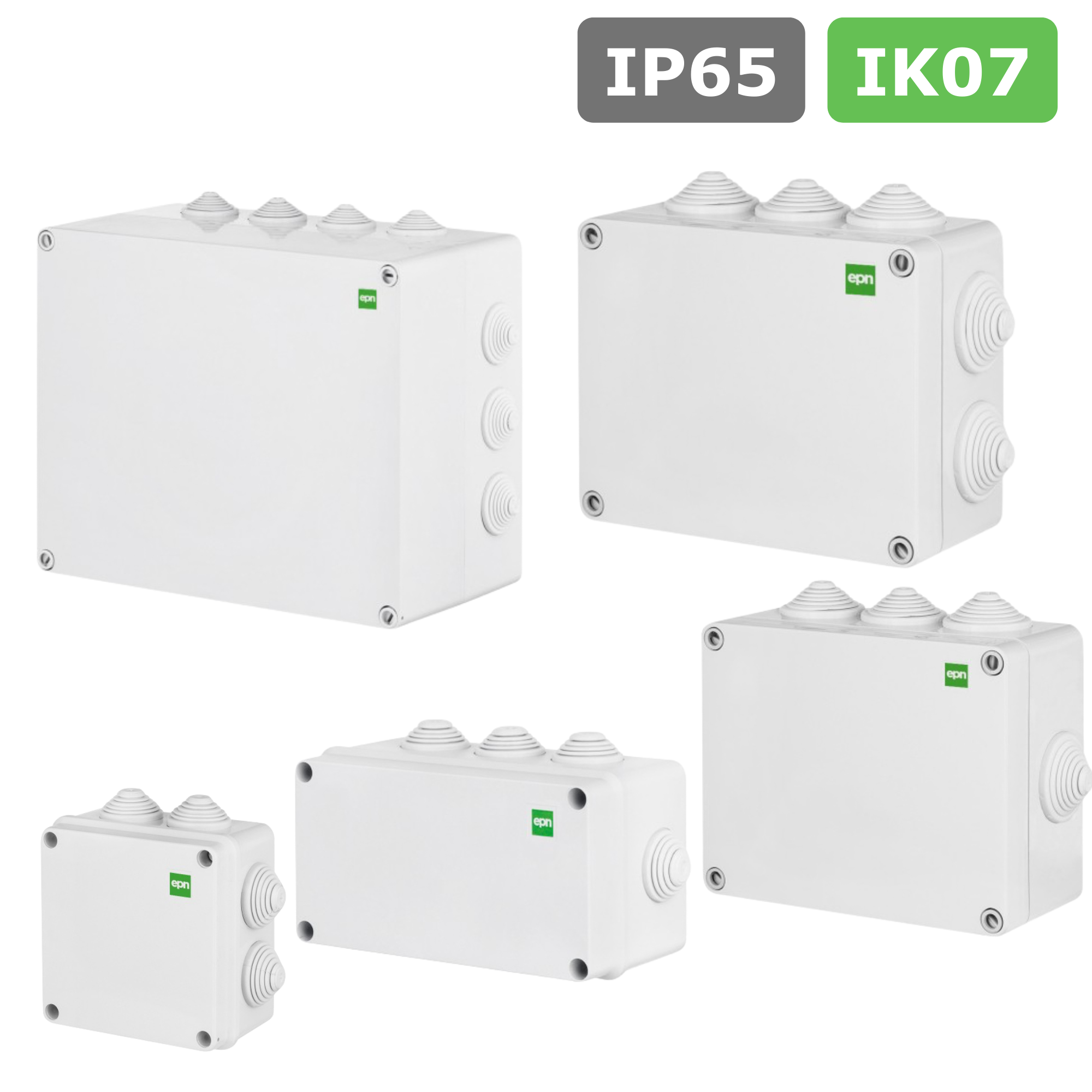

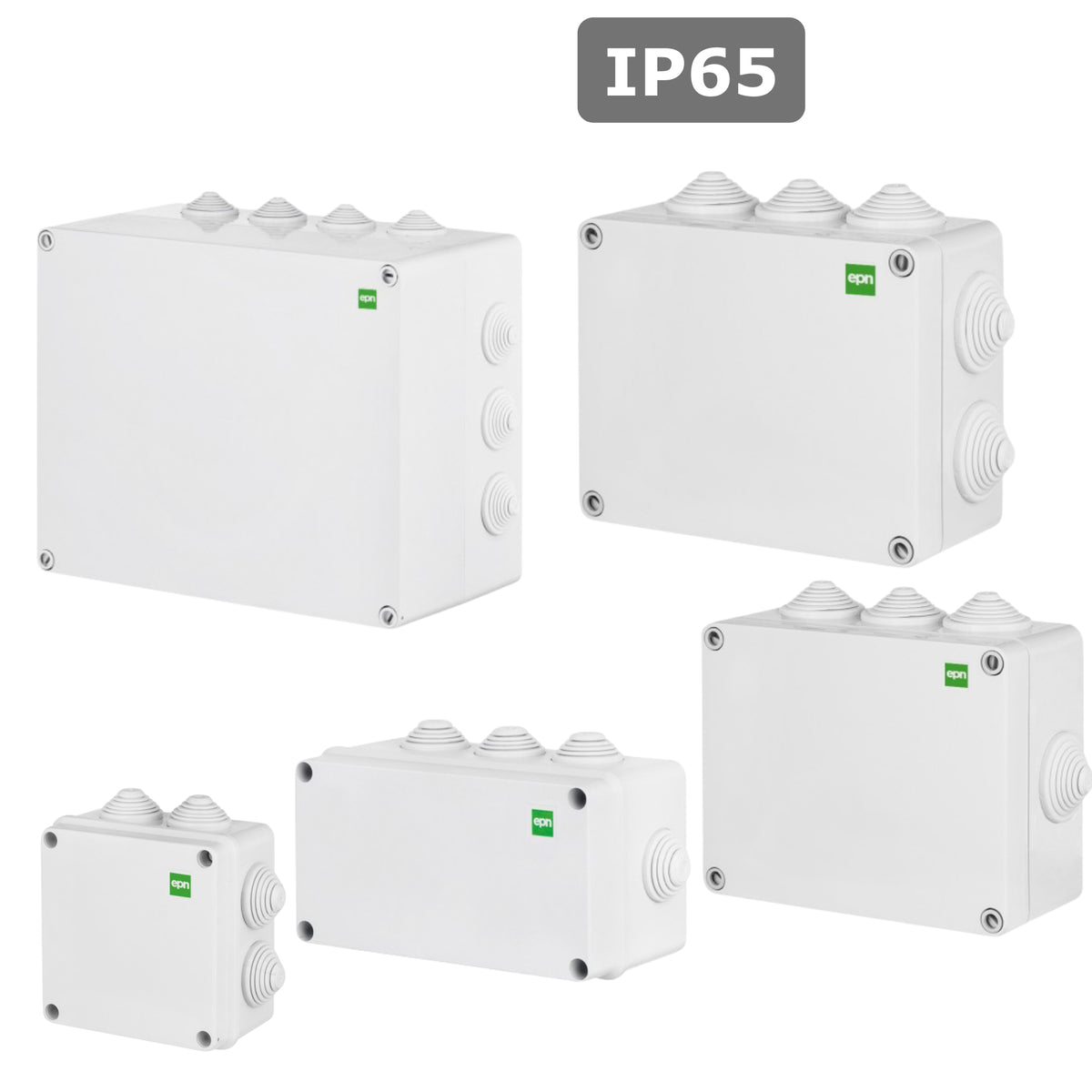

Für außen nehmen Sie Schutzart IP65: staubdicht und geschützt gegen Wasserstrahlen aus jeder Richtung. Das erfüllt hier die Industriebox IP65 in Hellgrau (RAL 7035), wahlweise mit transparenter Front.
Welche Ausführung zum Vorhaben passt, ergibt sich aus den Angaben beim jeweiligen Produkt.

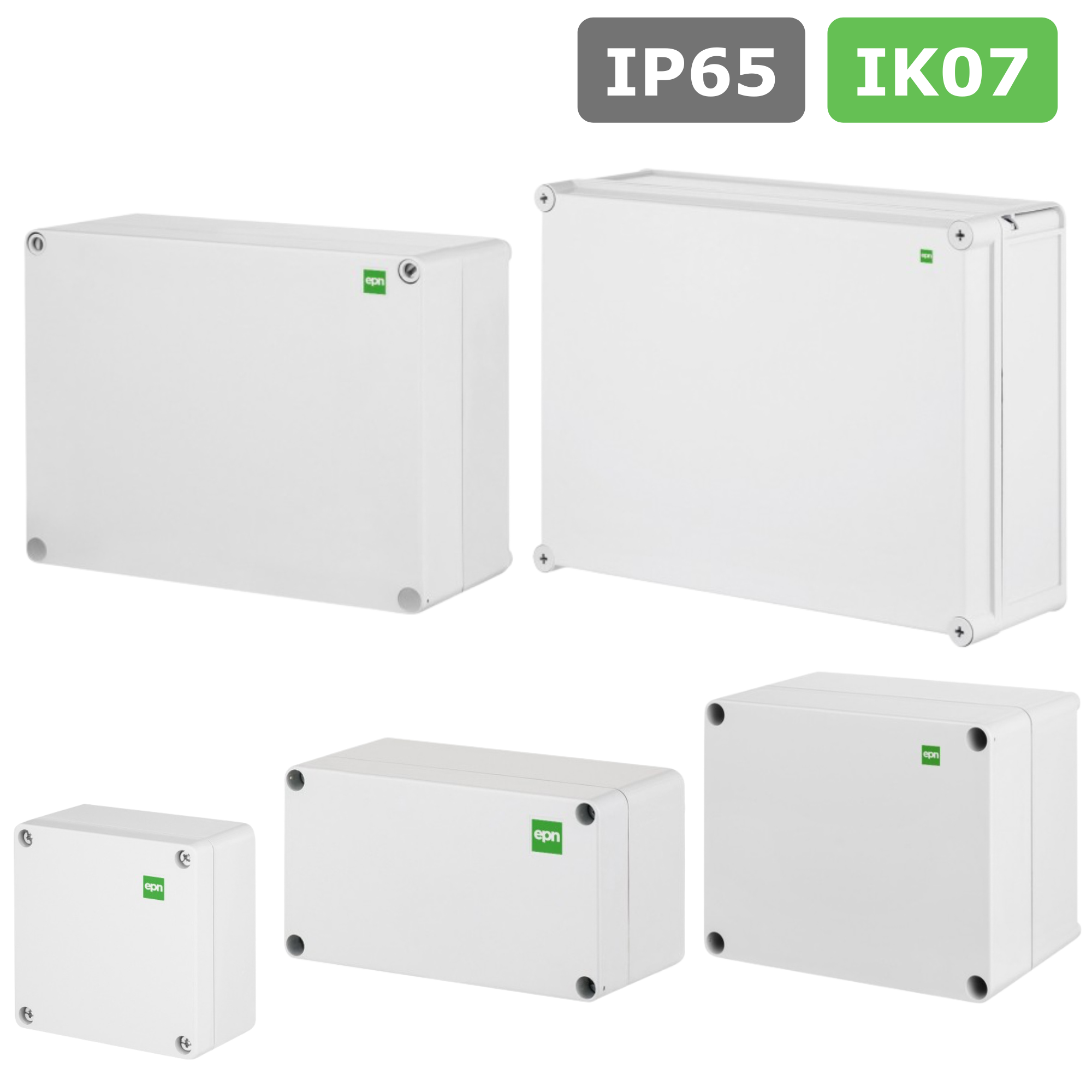

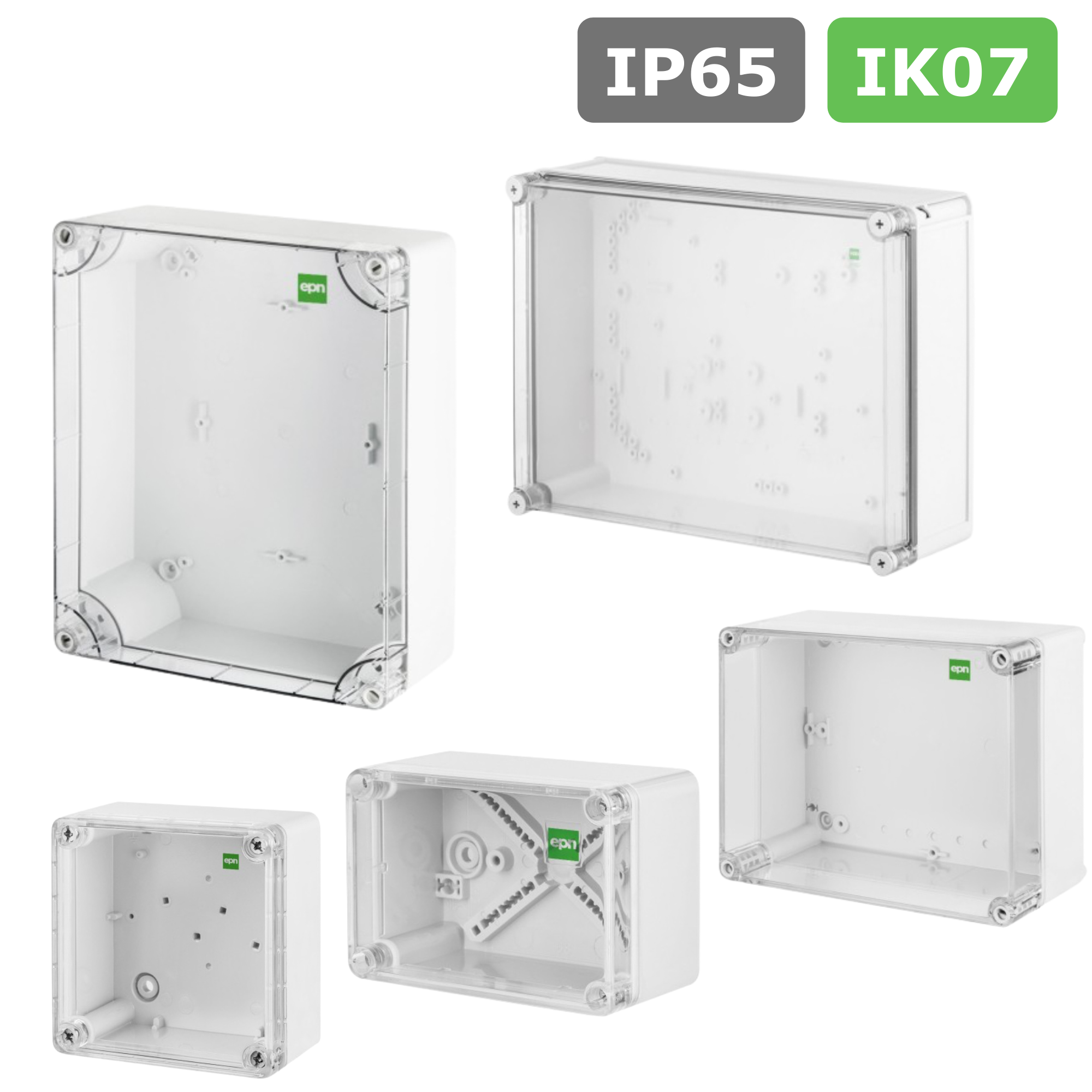

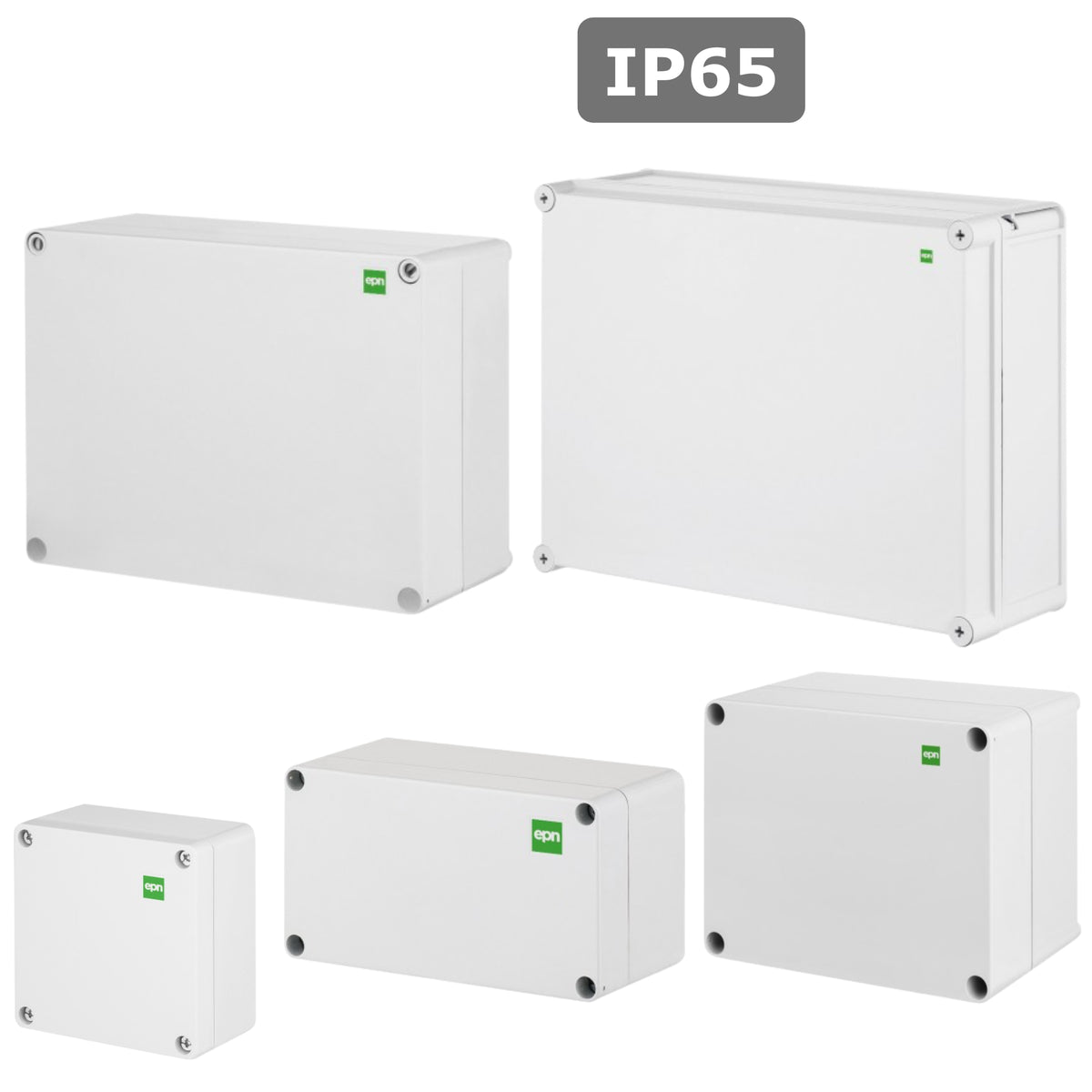

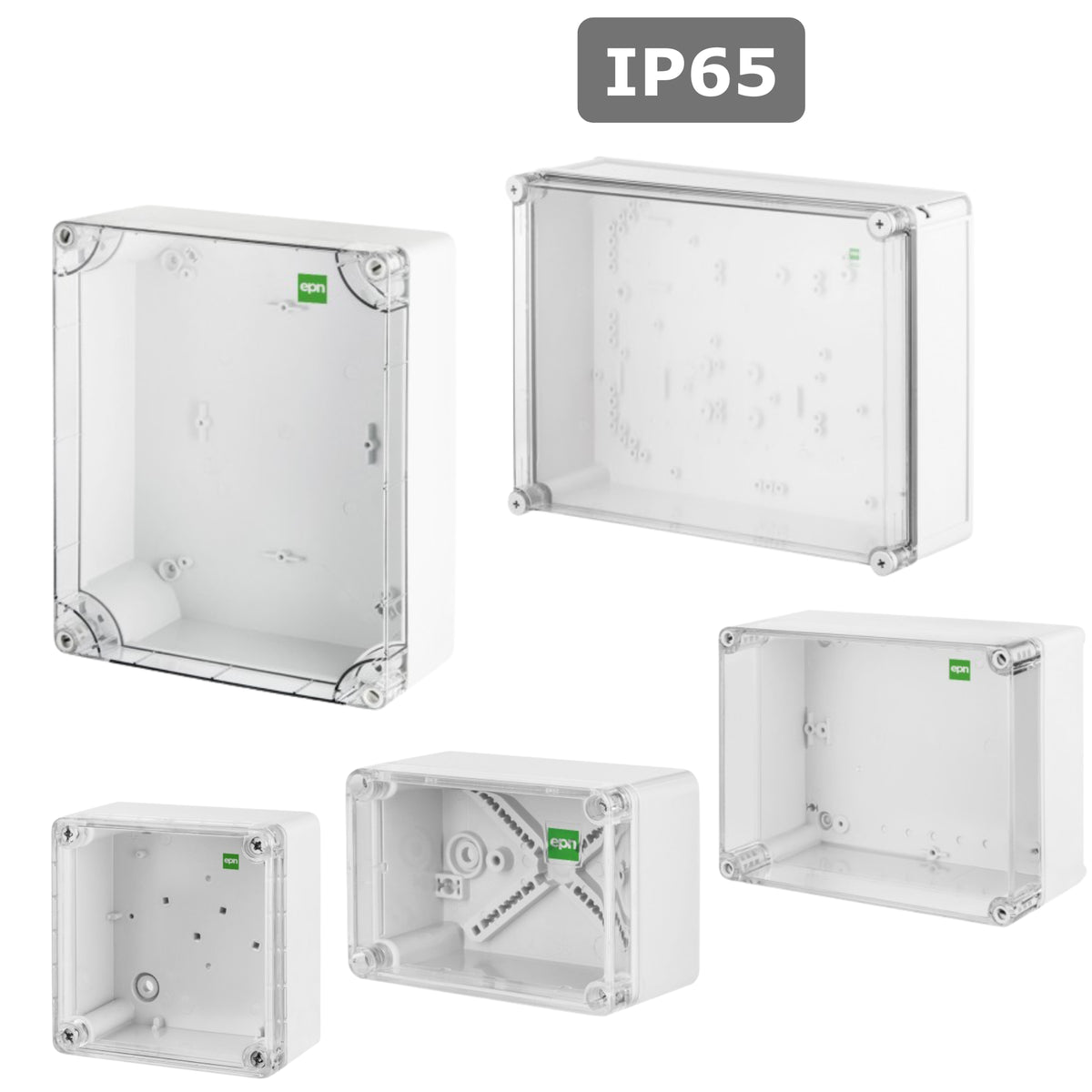

Die Industriebox IP65 in Hellgrau (RAL 7035): Aufputz, staubdicht und strahlwassergeschützt, schlagfest nach IK07, gefertigt nach EN 60670-1. Es gibt sie von 105 × 105 × 66 mm bis 506 × 330 × 130 mm, wahlweise mit transparenter Front, durch die man hineinsieht, ohne zu öffnen.
