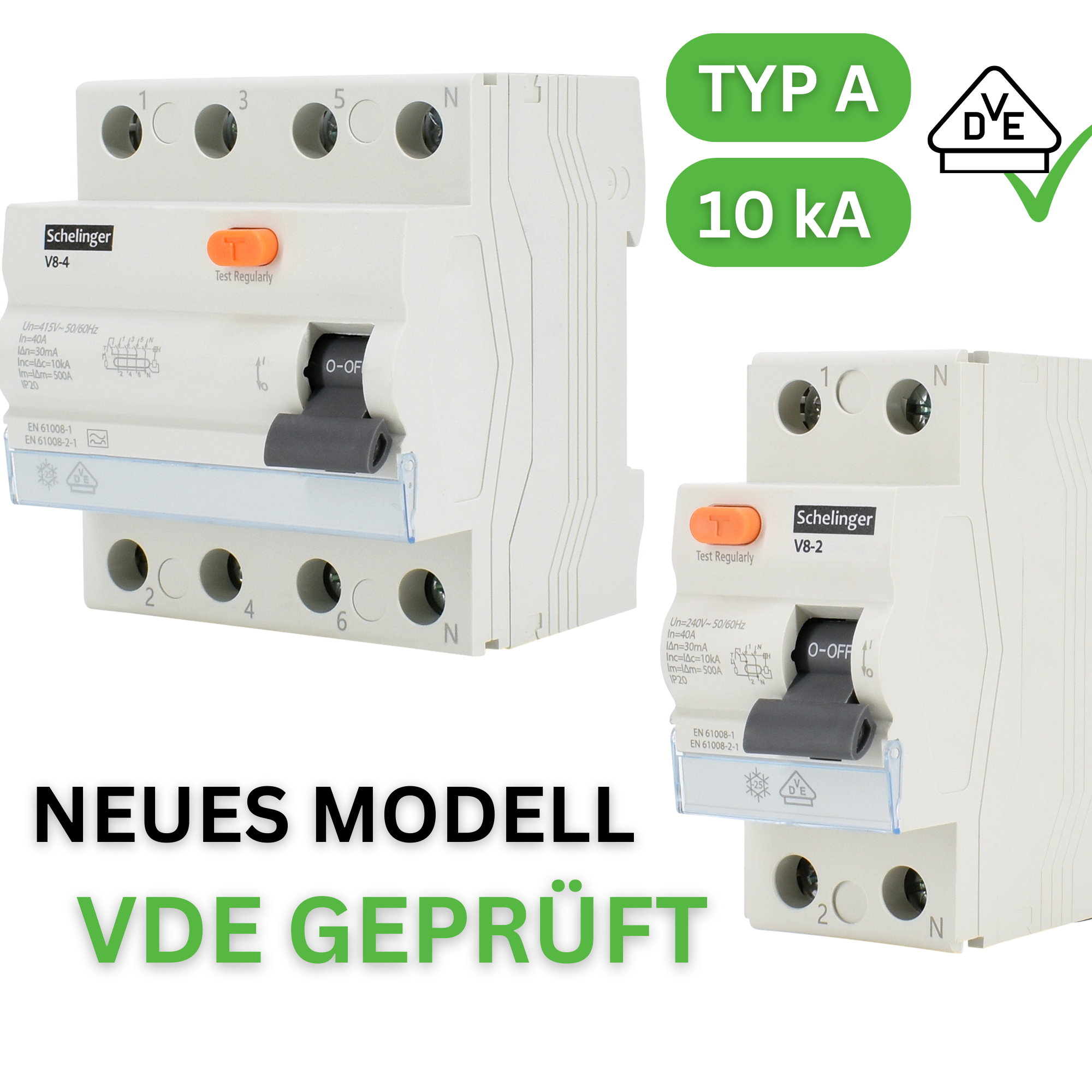

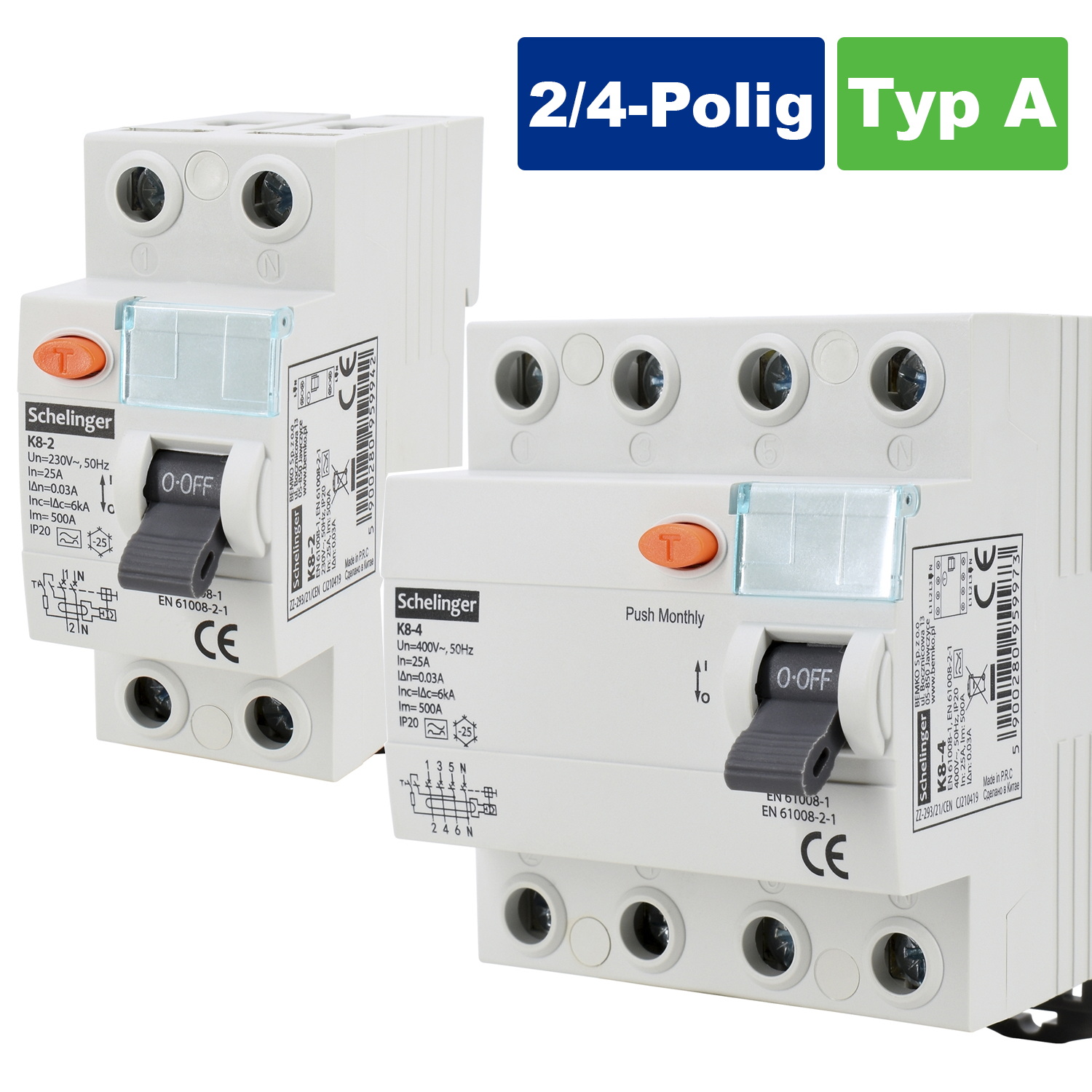

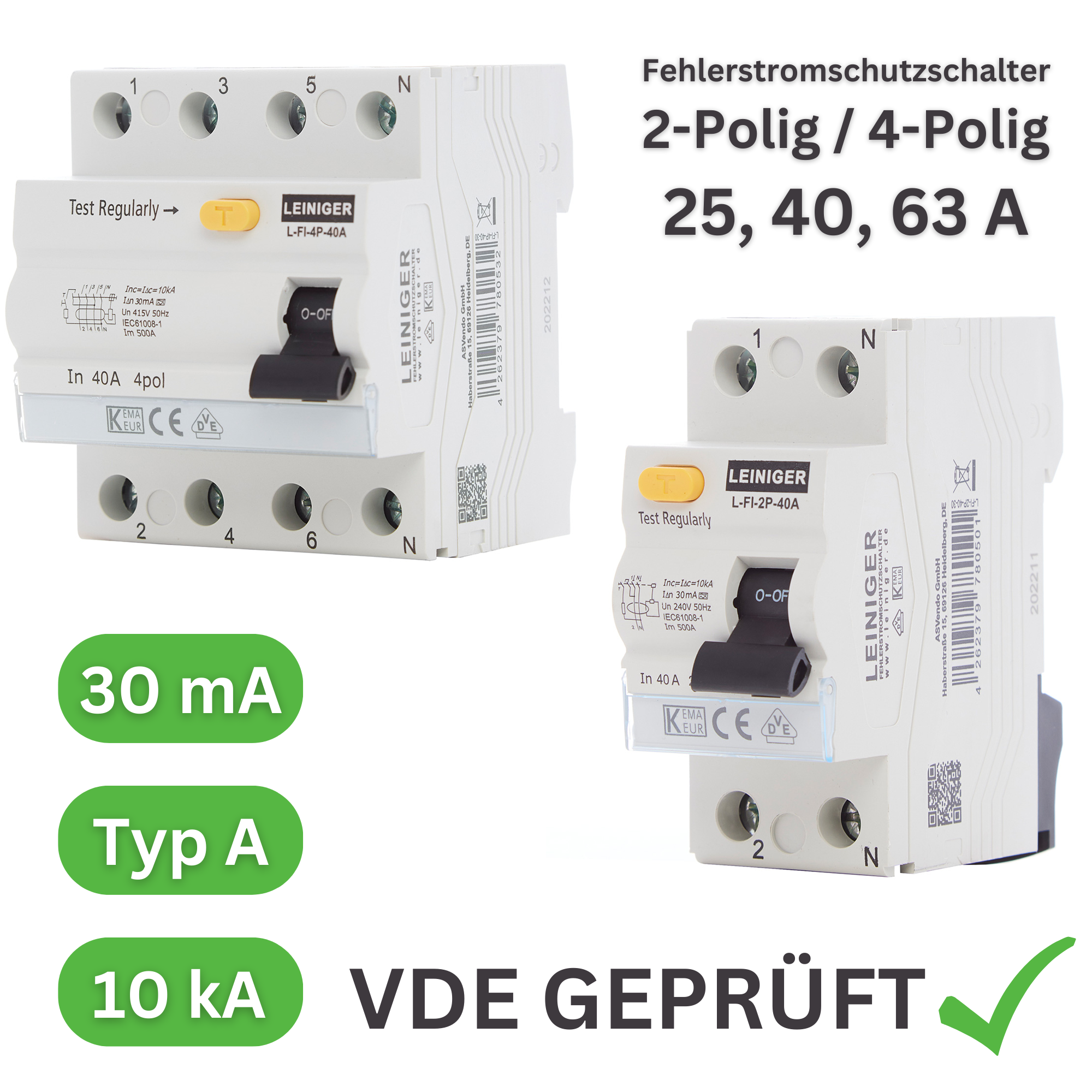

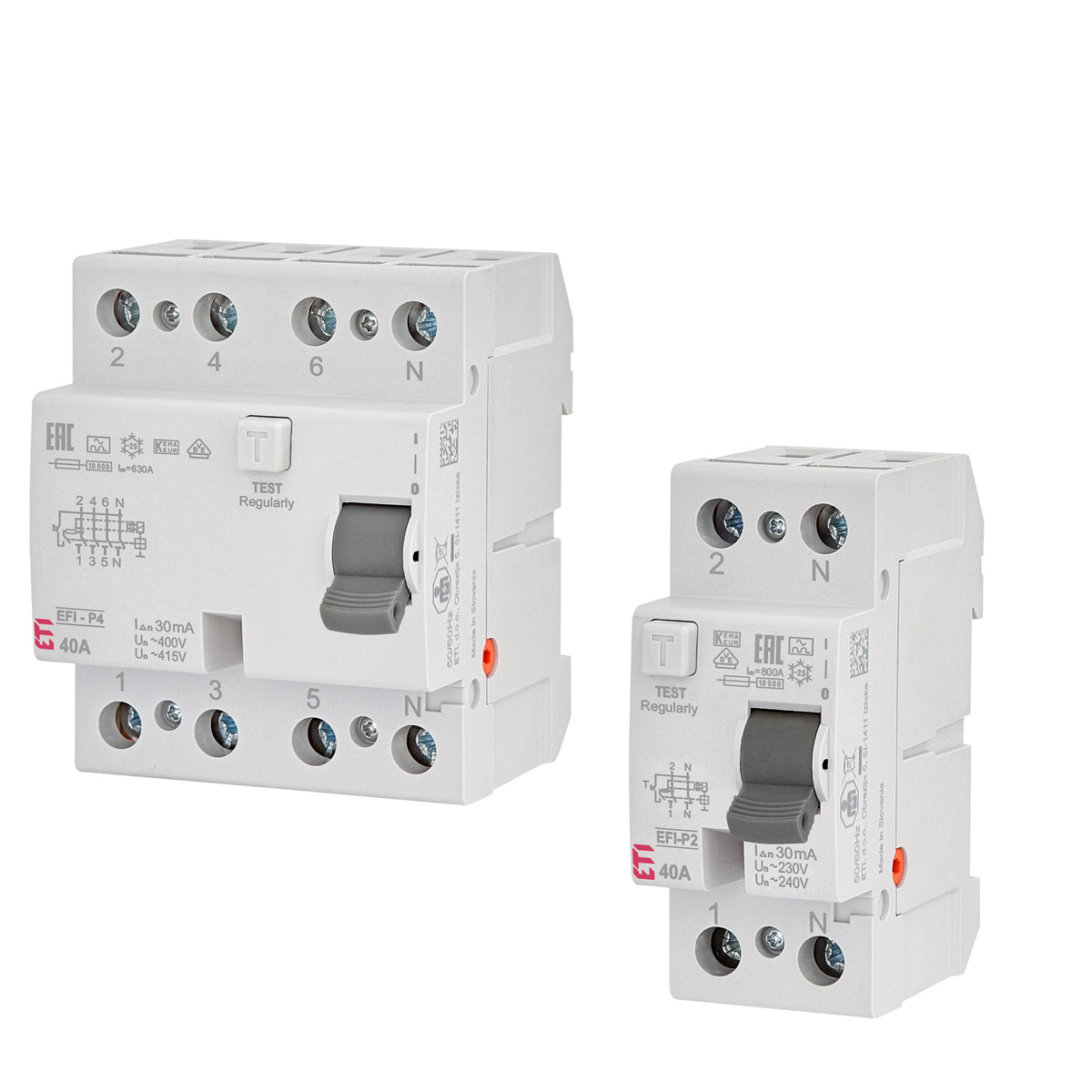

FI-Schalter Typ A (RCD Typ A) 30 mA und 300 mA
4 Artikel

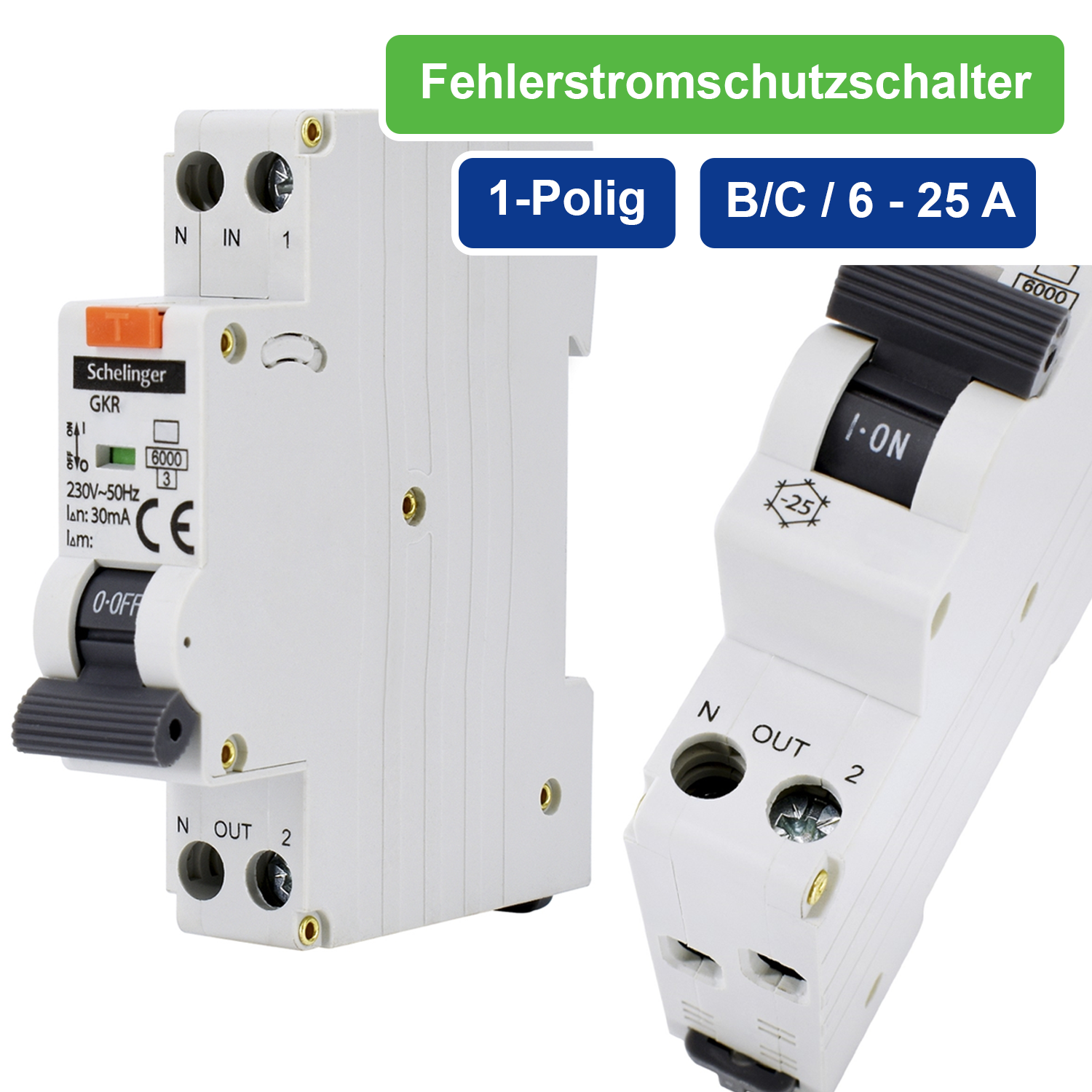

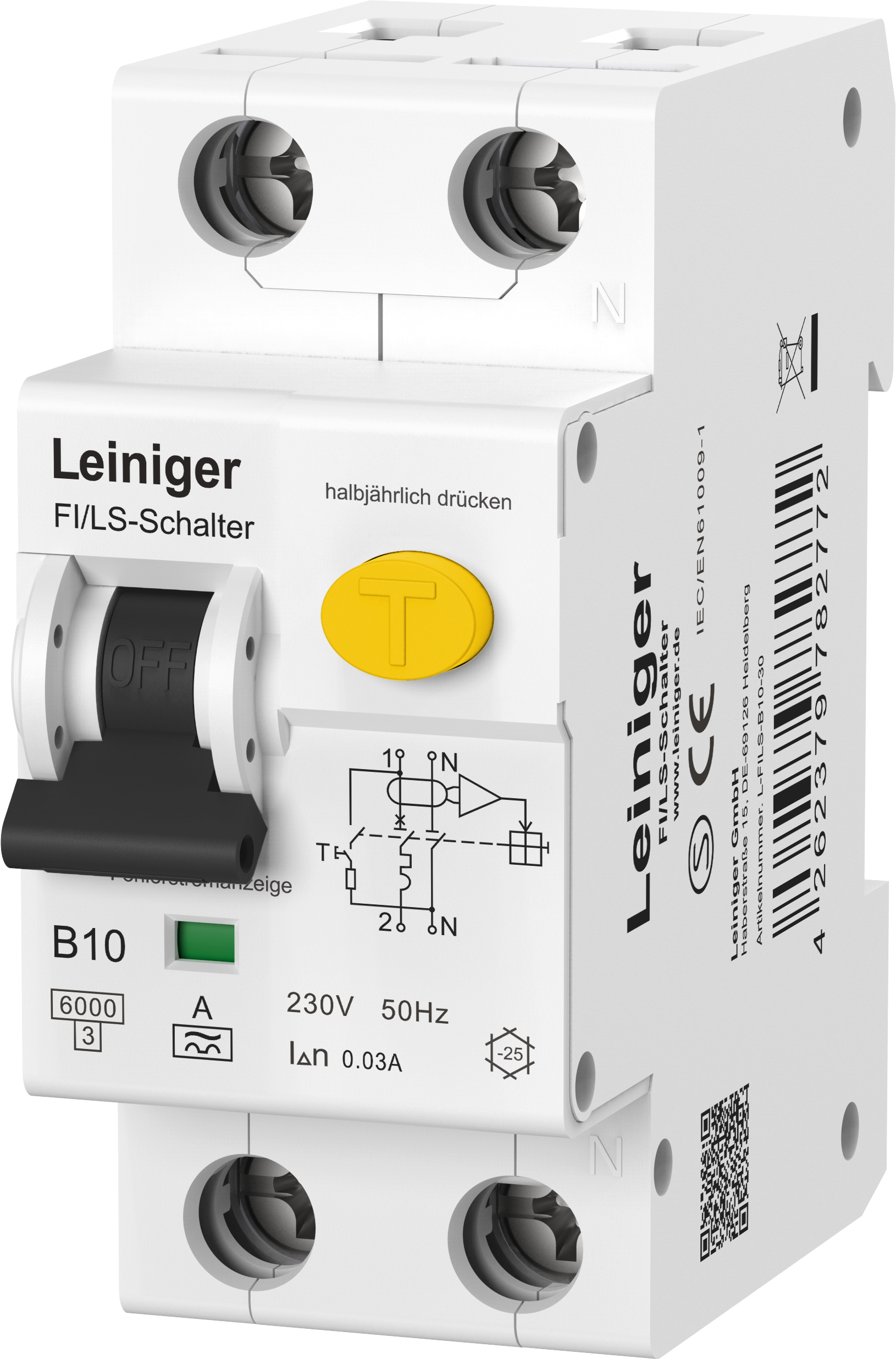

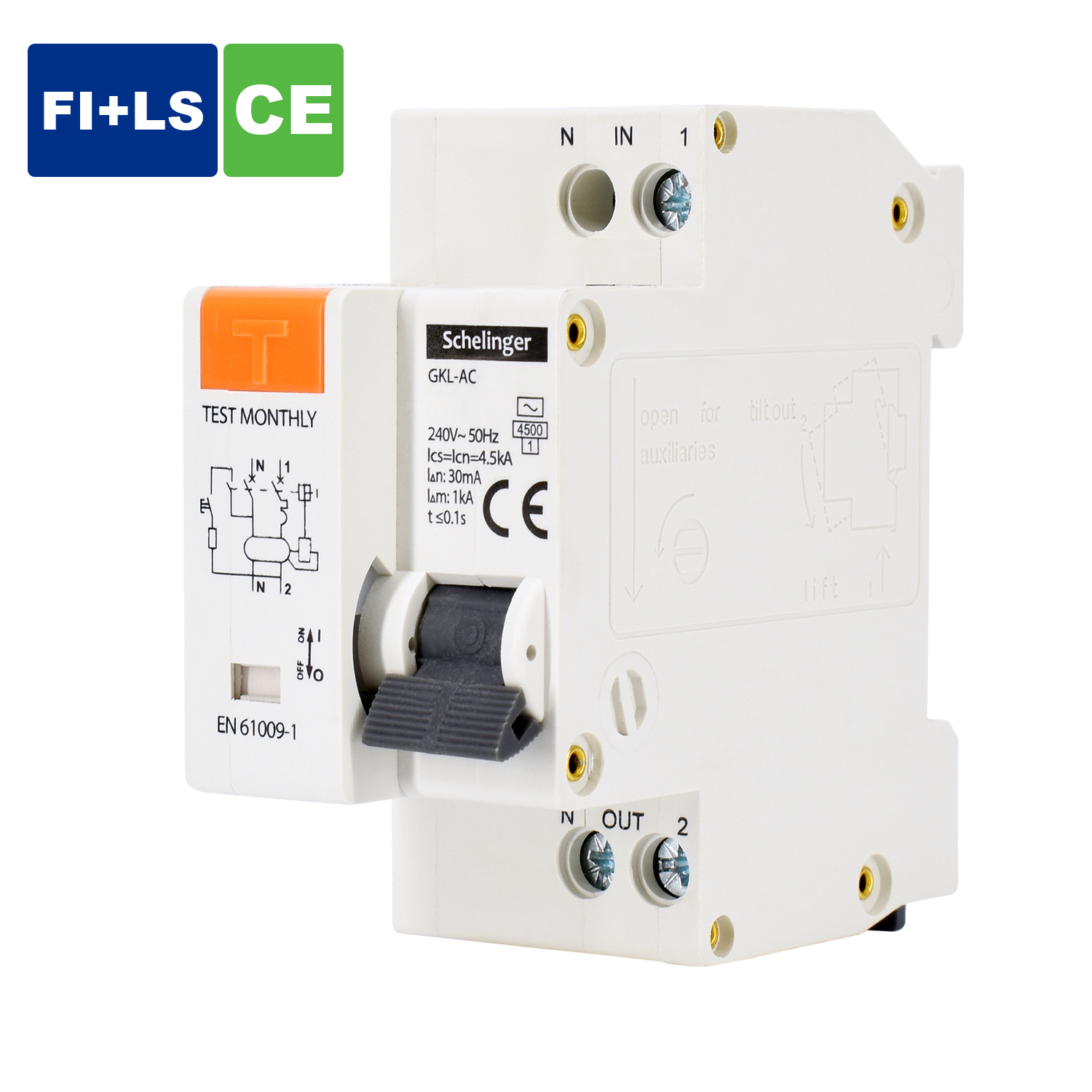

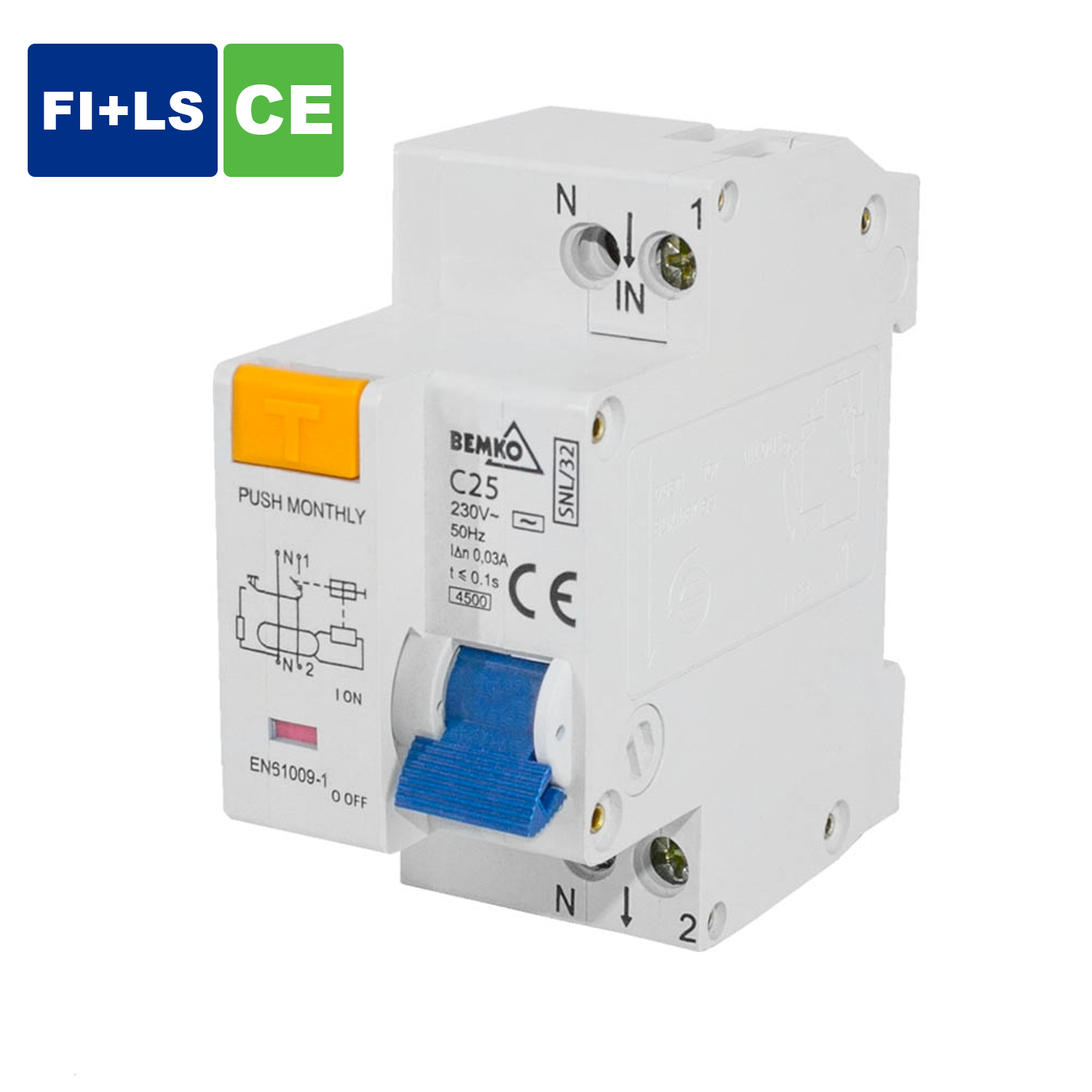

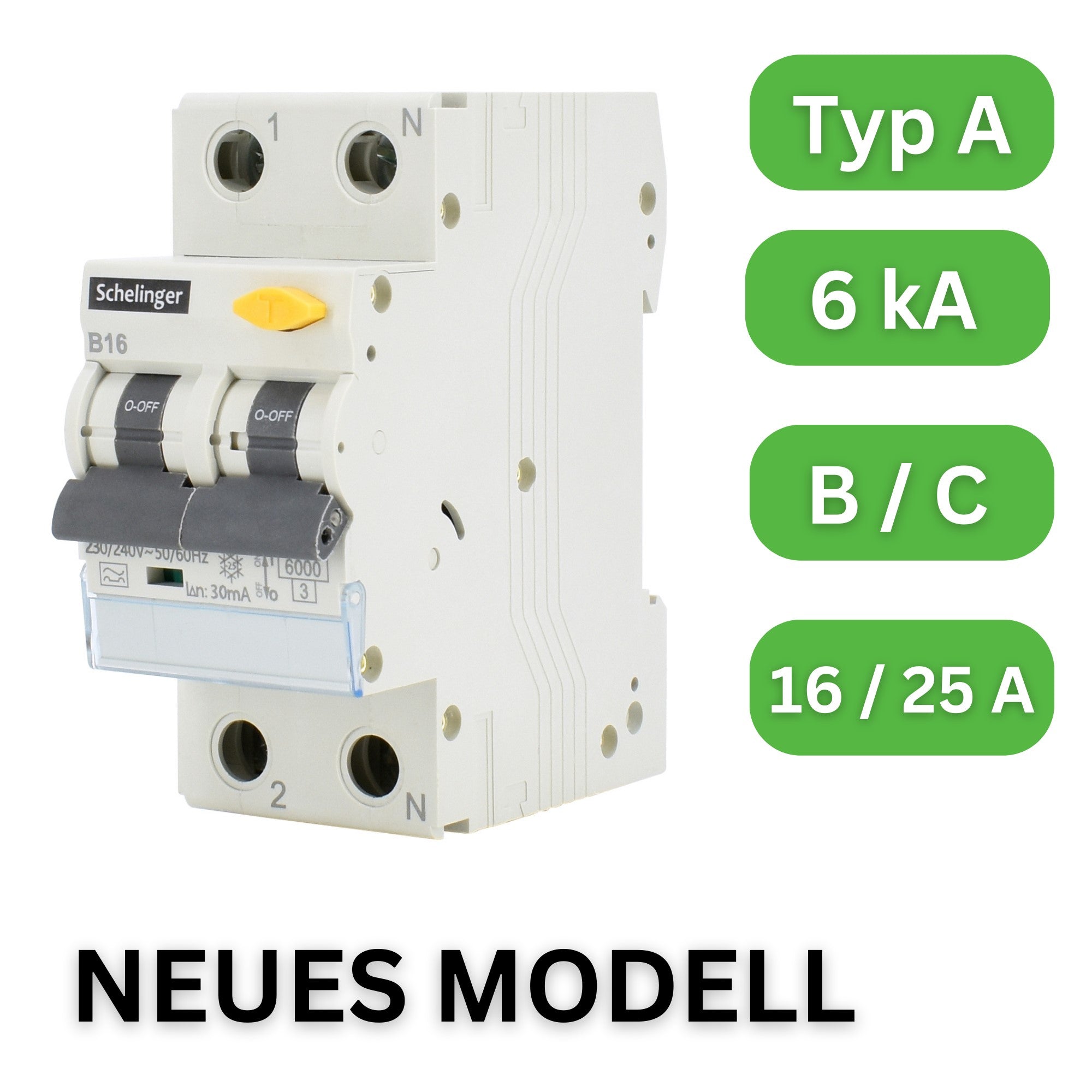

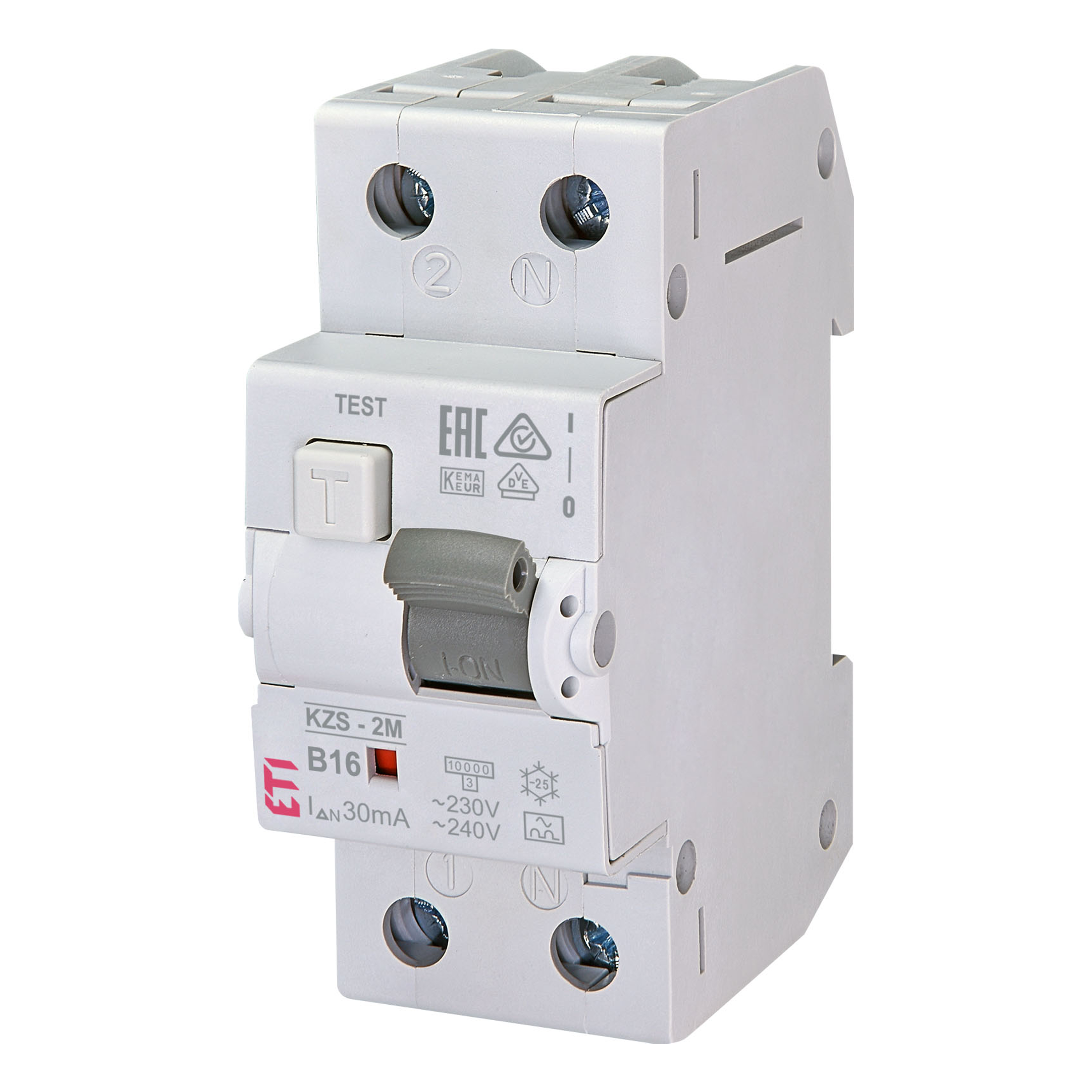

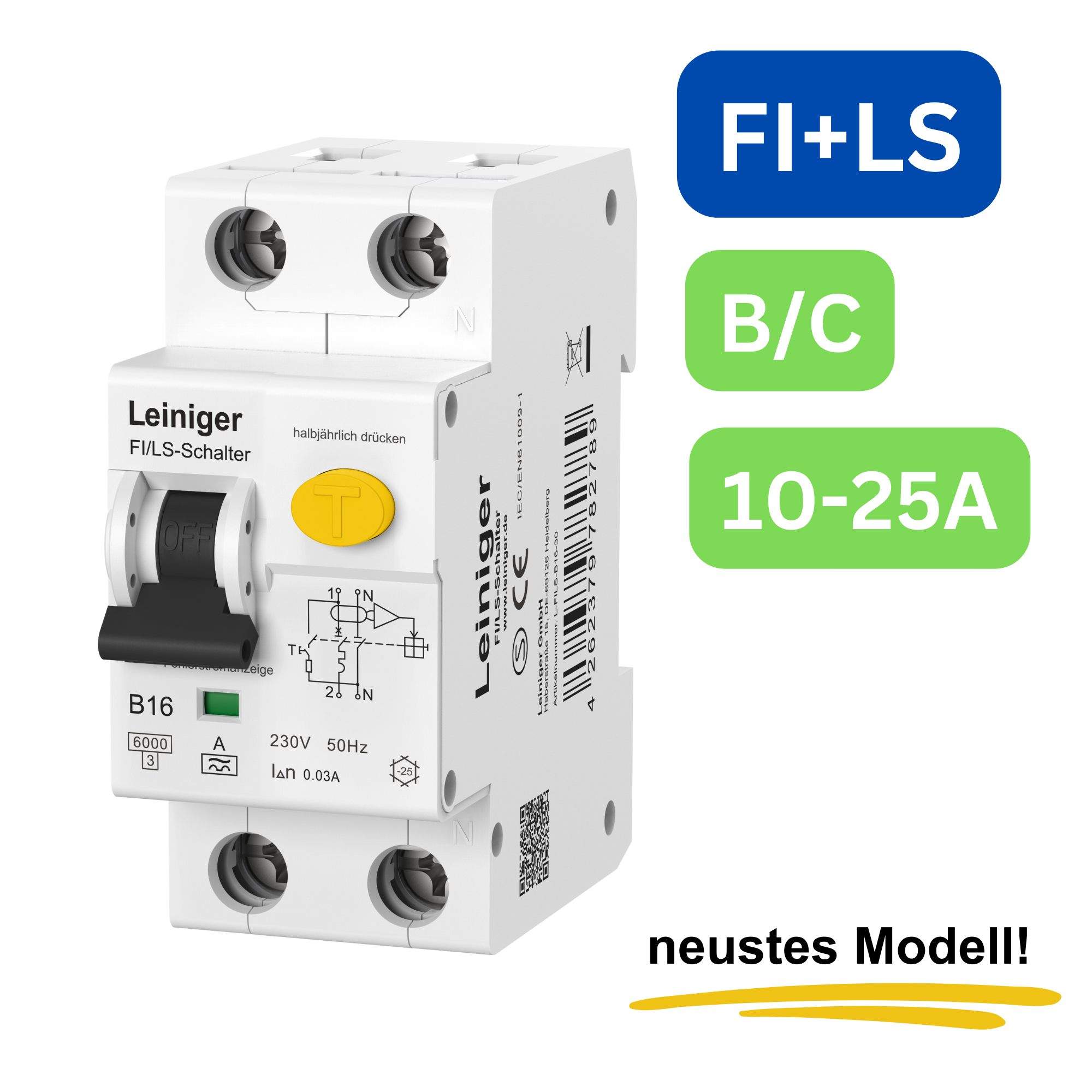

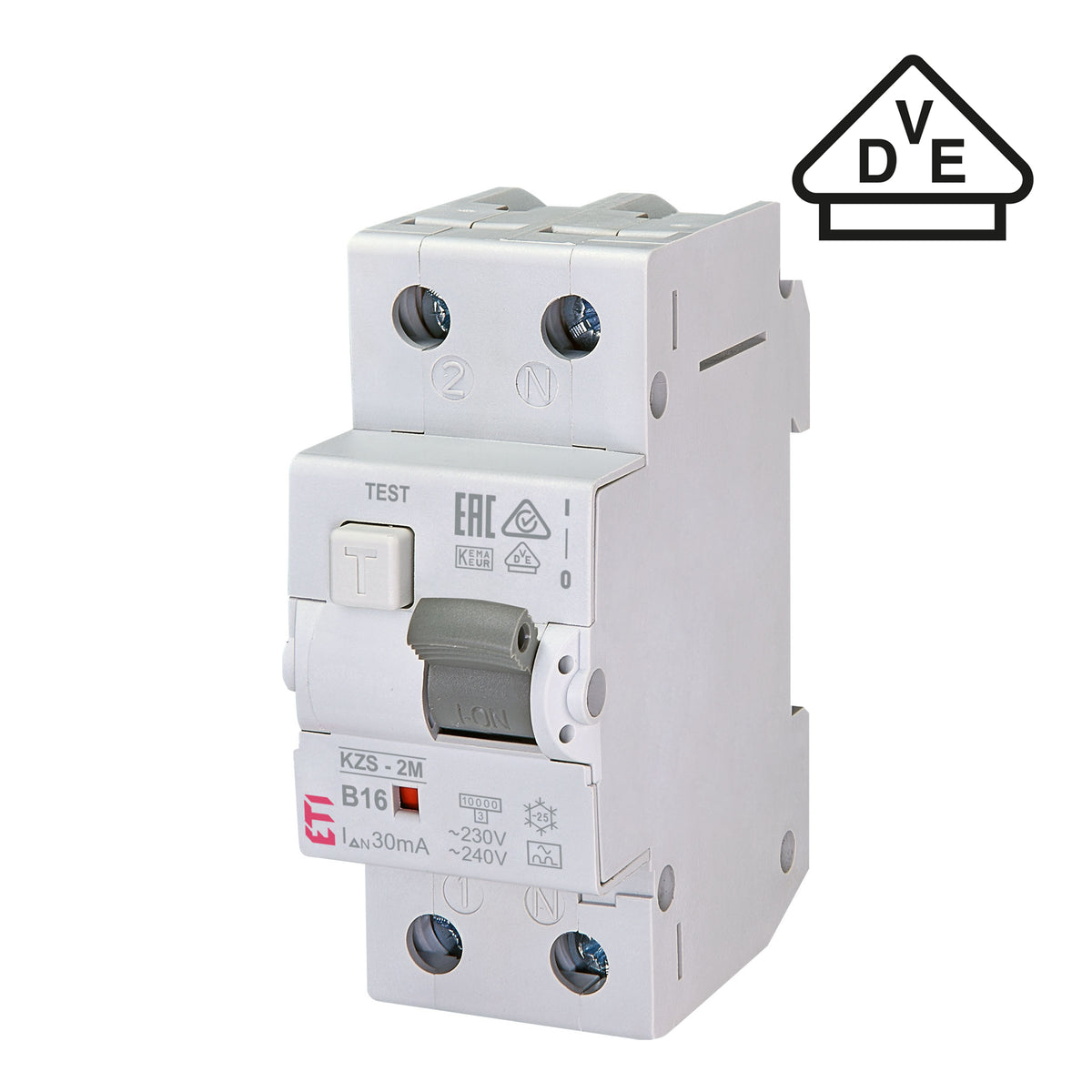

FI/LS-Schalter (RCBO) 30 mA, B16 bis C25
2 Artikel

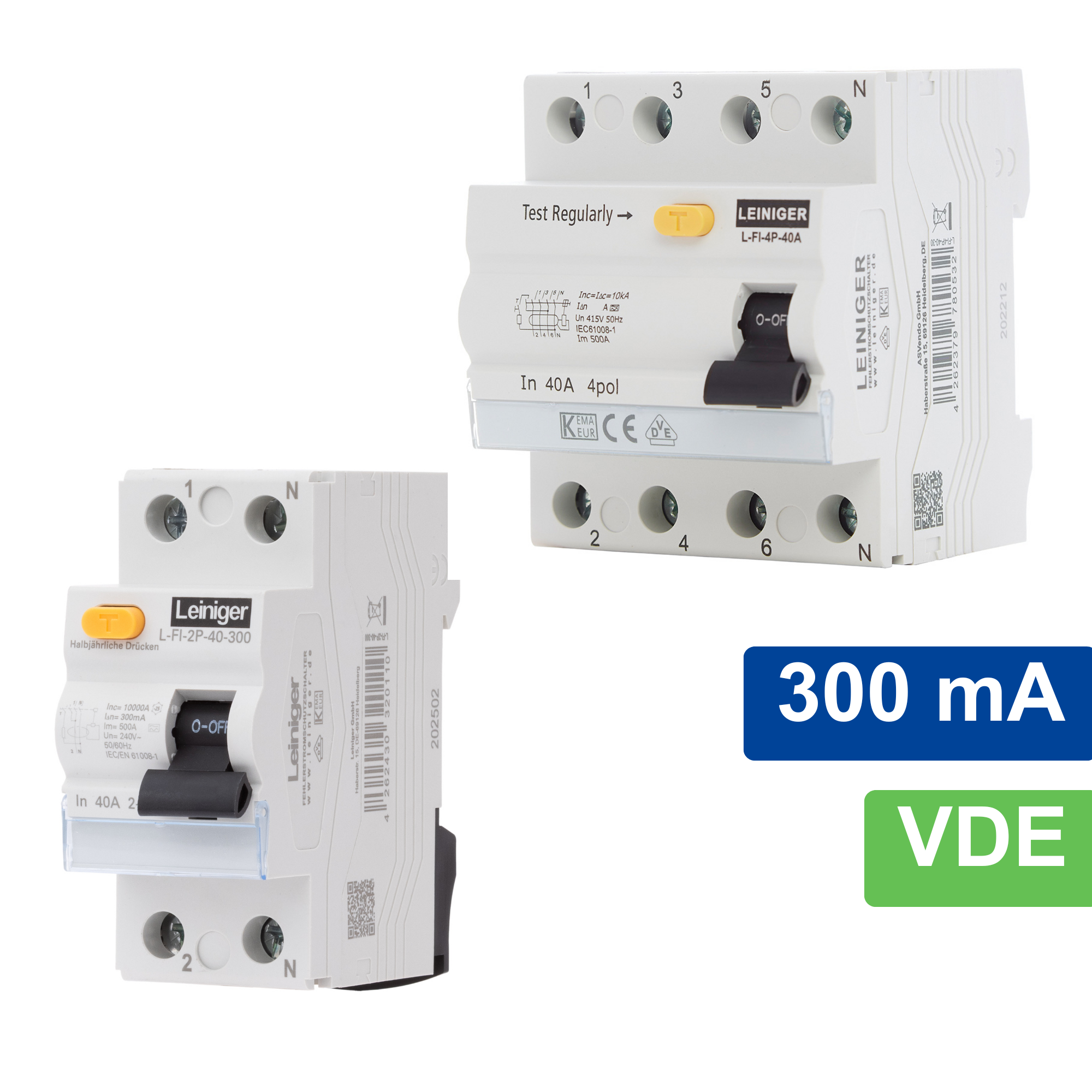

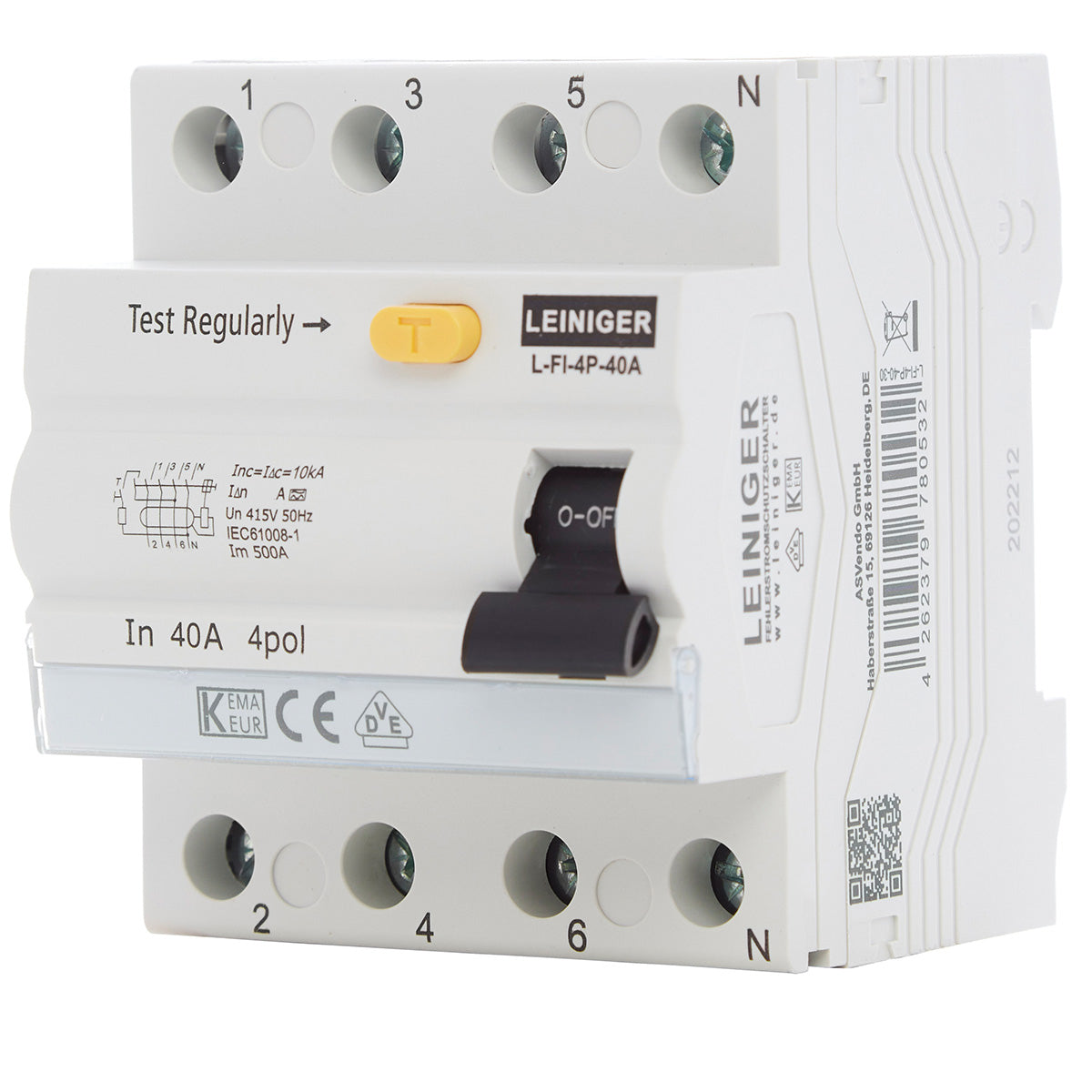

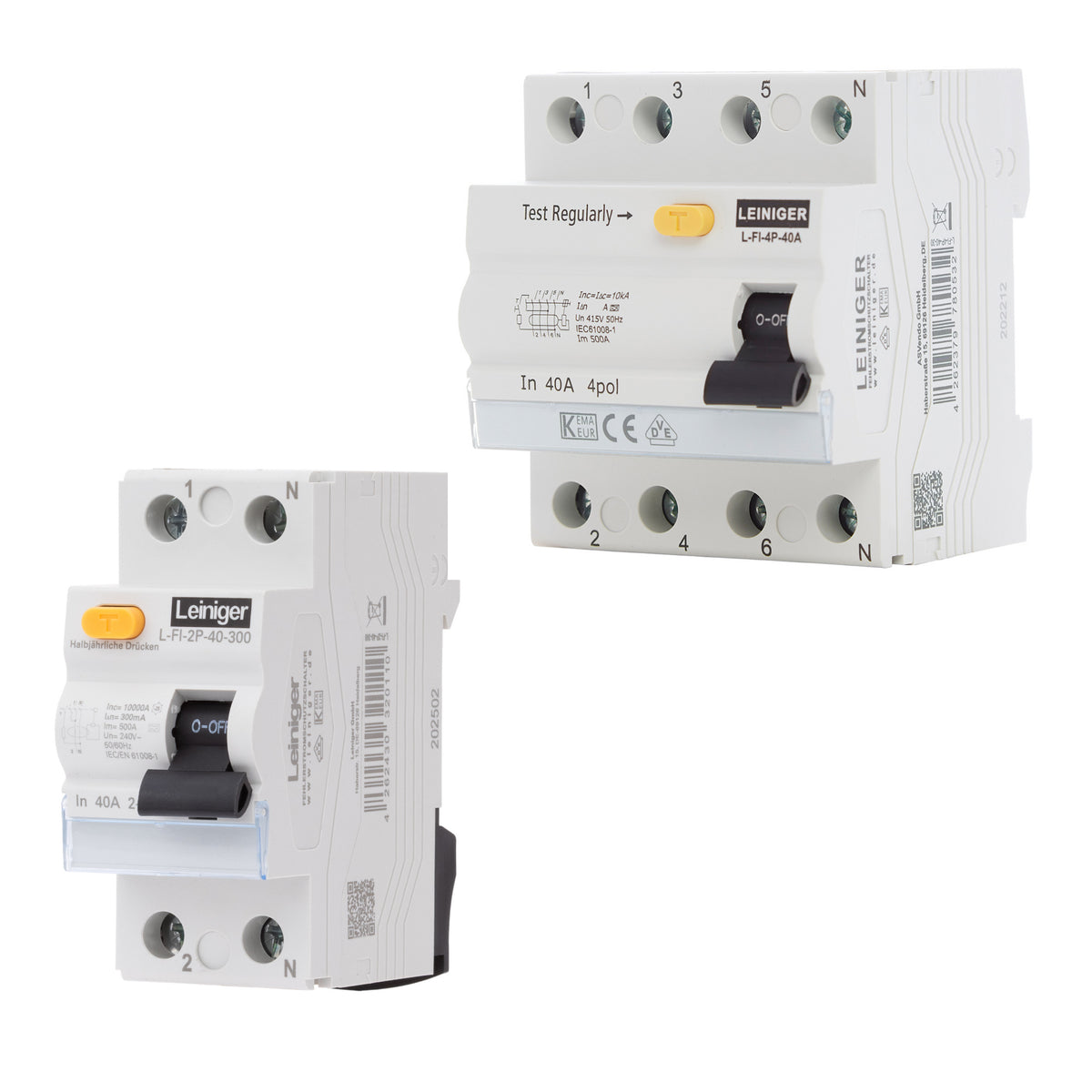

FI-Schalter 300 mA für Brandschutz, 2- und 4-polig
2 Artikel
Rechner
FI-Typ bestimmen
Typ A, F oder B
Für neue Anlagen in Deutschland kommt praktisch nur noch Typ A infrage. Typ A erfasst neben reinen Wechselfehlerströmen auch pulsierende Gleichfehlerströme, wie sie hinter jedem Schaltnetzteil, Dimmer oder Frequenzumrichter entstehen — also hinter fast jedem modernen Gerät. Typ AC erfasst diese Ströme nicht und ist für Neuinstallationen nicht mehr zulässig; wir führen ihn ausschließlich für den Austausch in Bestandsanlagen.
Der Bemessungsfehlerstrom entscheidet über den Zweck. 30 mA ist der Personenschutz und für Steckdosenstromkreise bis 32 A sowie für Räume mit Badewanne oder Dusche vorgeschrieben. 300 mA löst erst deutlich später aus und dient dem vorbeugenden Brandschutz, etwa als vorgelagerter Schalter für ganze Anlagenteile. Ein 300-mA-Schalter ersetzt niemals den 30-mA-Schutz an der Steckdose.

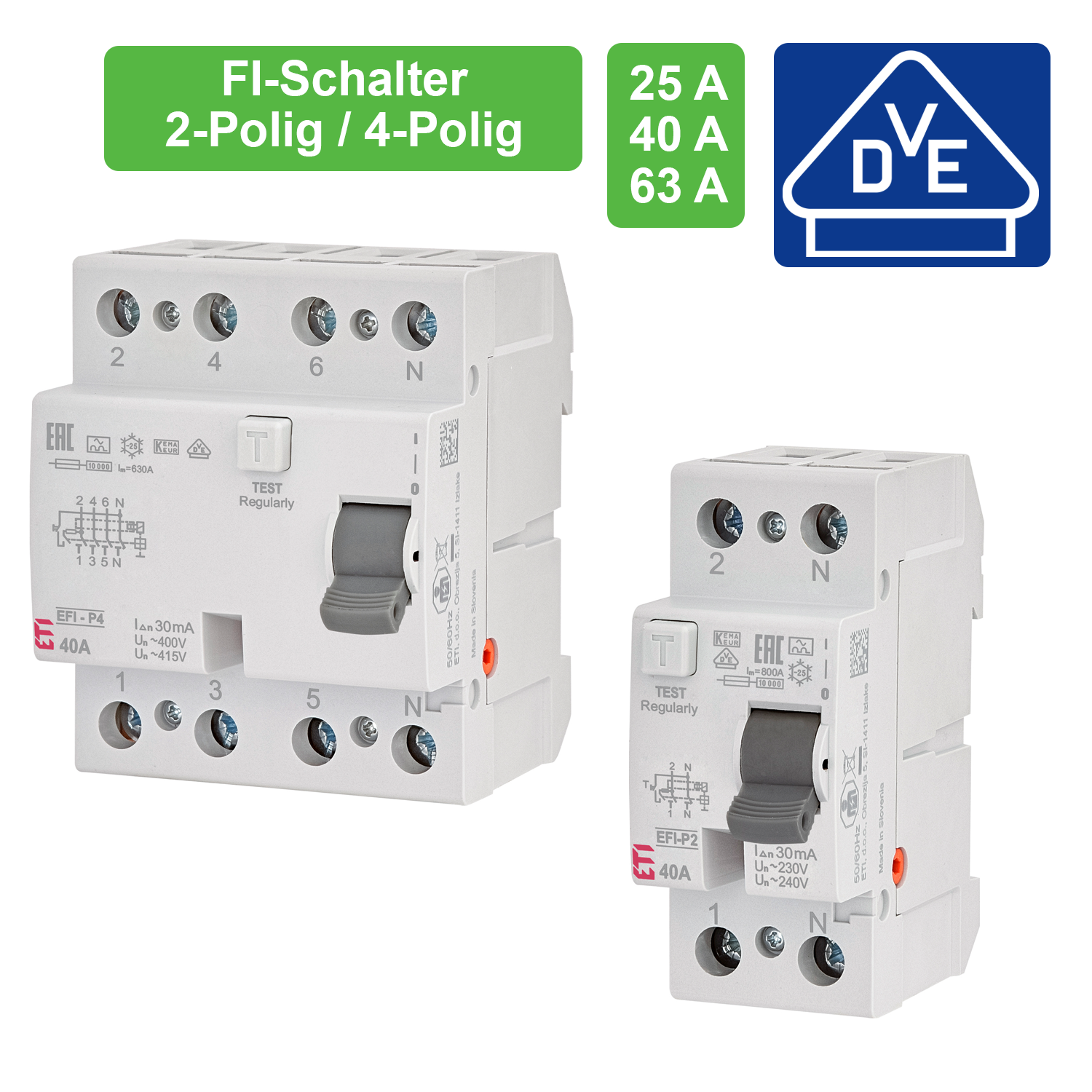

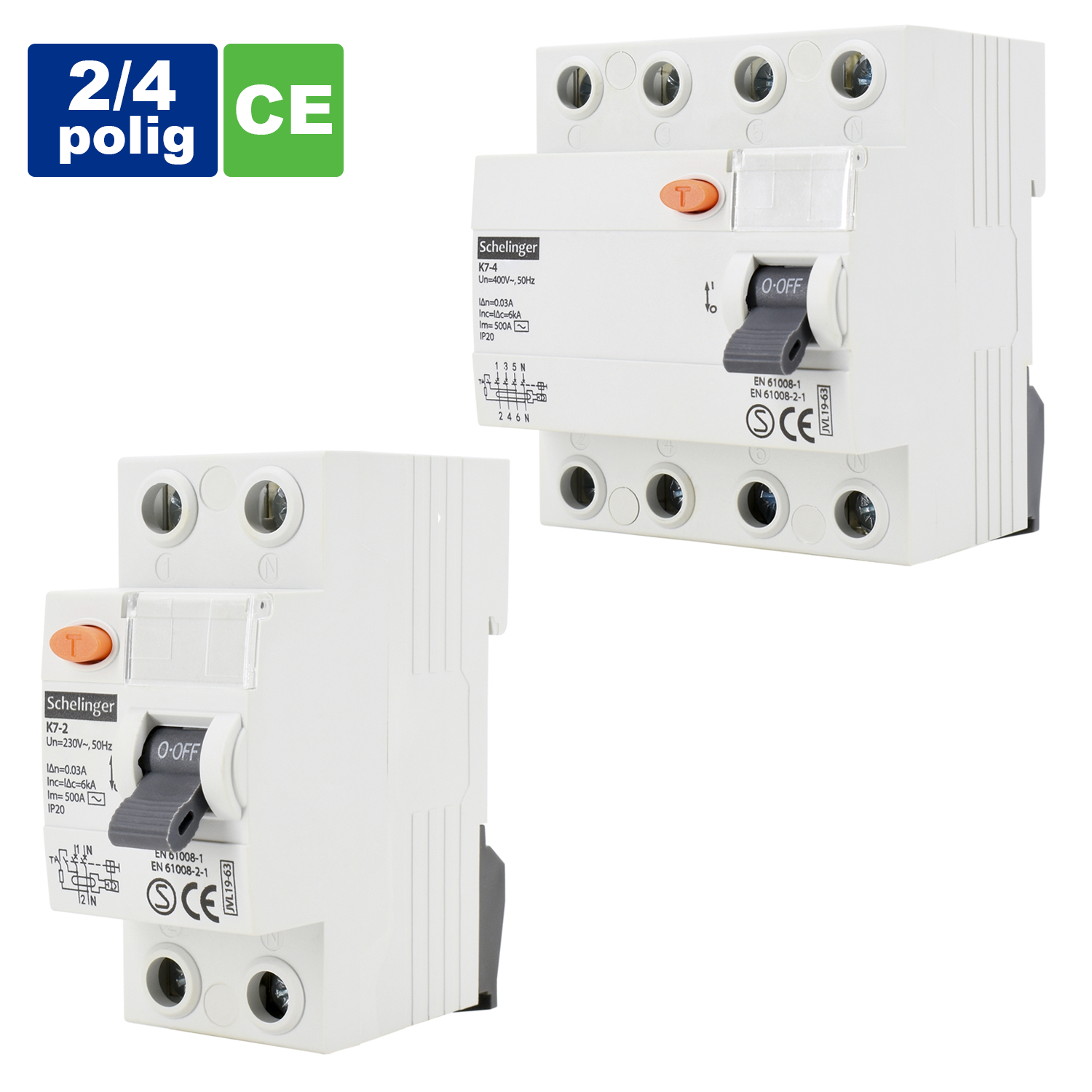

Zweipolig für Wechselstromkreise (L und N), vierpolig für Drehstrom (L1, L2, L3 und N). Den Nennstrom — üblich sind 25 A, 40 A und 63 A — wählen Sie nach der Summe der dahinterliegenden Stromkreise, nicht nach dem einzelnen Leitungsschutzschalter.
Einbau und Prüfung gehören zur Elektrofachkraft. Die Prüftaste ist danach halbjährlich zu betätigen.
Ja. RCD (Residual Current Device) ist die internationale Bezeichnung, FI-Schalter und Fehlerstromschutzschalter die deutschen Namen für dasselbe Gerät. Auf dem Typenschild steht meist RCD oder RCCB.

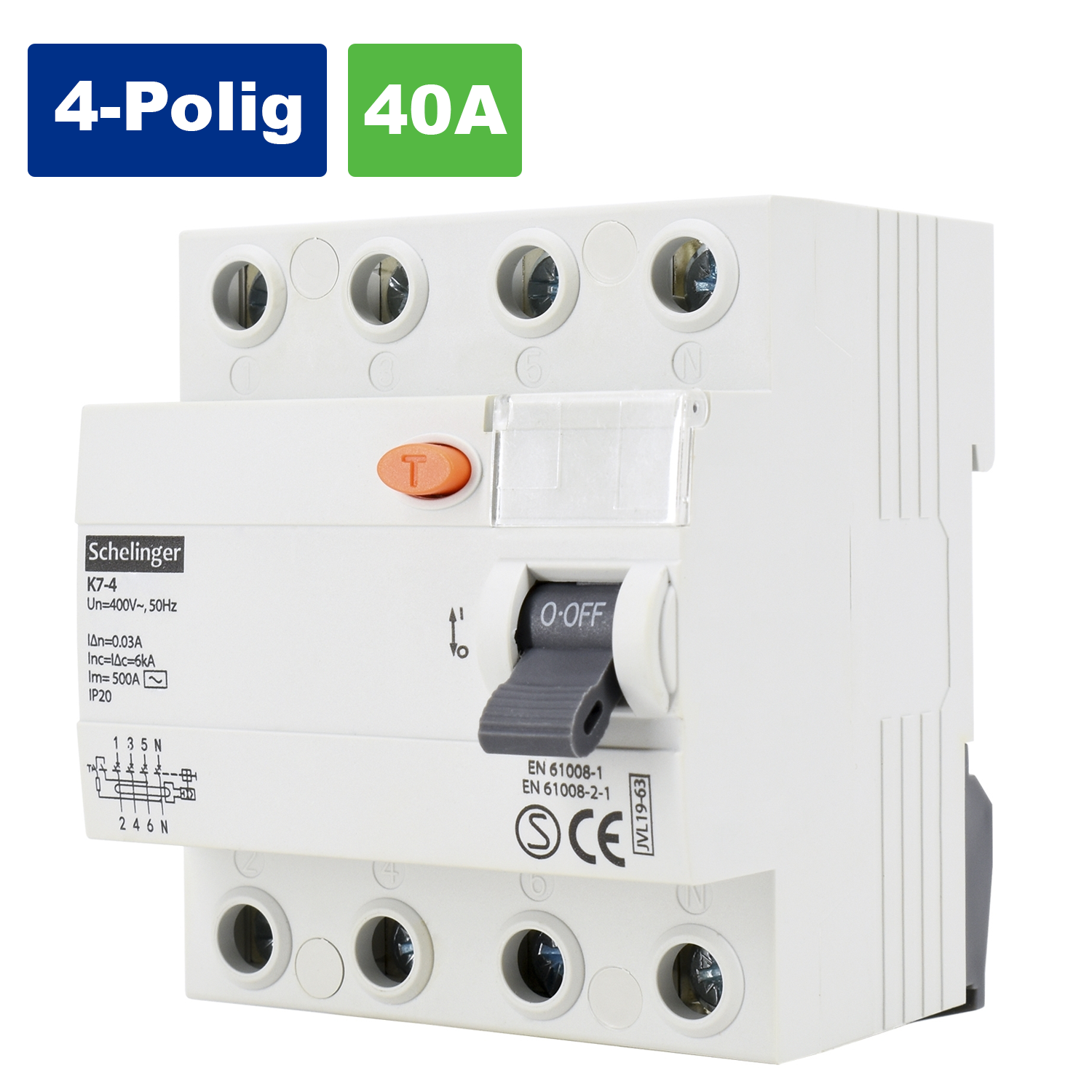

Der 2-polige FI schützt einen einzelnen Wechselstromkreis (L und N). Im Hausverteiler mit Drehstrom sitzt ein 4-poliger FI (L1, L2, L3 und N), meist mit 40 oder 63 A.
Typ AC erkennt nur reine Wechselfehlerströme und ist in Deutschland nicht mehr zulässig. Typ A erkennt zusätzlich pulsierende Gleichfehlerströme, wie sie hinter jeder Elektronik entstehen, und ist deshalb der Mindeststandard.
Der Fehlerstromschutz sitzt nicht im Hausanschlusskasten, sondern im Zählerschrank beziehungsweise in der Unterverteilung. Üblich ist dort ein 4-poliger FI-Schalter Typ A mit 30 mA und 40 A. Damit nicht das ganze Haus dunkel wird, wenn einer auslöst, verteilt man die Stromkreise auf mindestens zwei FI-Schalter. Ein FI mit 300 mA ist Brandschutz und kein Personenschutz; vor weiteren FI-Schaltern braucht er eine selektive Ausführung (Typ S), sonst lösen beide gleichzeitig aus. Den Bemessungsstrom legt die Elektrofachkraft passend zur Vorsicherung fest.
