Lichtschalter anschließen: welches Kabel wohin
Am Lichtschalter sind zwei Klemmen belegt: L für den ankommenden Außenleiter und L1 für den Schaltdraht zur Leuchte. Der Neutralleiter kommt nicht in den Schalter.
Arbeiten an der Elektroinstallation
Das Errichten, Ändern und Instandsetzen elektrischer Anlagen ist nach DIN VDE 0105-100 einer Elektrofachkraft vorbehalten. Dieser Beitrag erklärt die Zusammenhänge und ersetzt keine Ausbildung. Vor jeder Arbeit gelten die fünf Sicherheitsregeln: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen, benachbarte unter Spannung stehende Teile abdecken.
Welches Kabel kommt wo in den Lichtschalter?
Der Außenleiter — braun oder schwarz — kommt auf die Klemme L. Die Ader zur Leuchte kommt auf L1, oft mit einem Pfeil markiert. Neutralleiter und Schutzleiter gehören nicht in den Schalter.
In der Praxis ist die Farbzuordnung in Altbauten nicht verlässlich: vor 1965 war Grau der Neutralleiter, und rote oder schwarze Adern wurden für beides benutzt. Deshalb wird der Außenleiter gemessen, nicht nach Farbe geraten — mit einem zweipoligen Spannungsprüfer gegen den Schutzleiter.
Kann man einen Lichtschalter falsch anschließen?
Ja, und der häufigste Fall fällt nicht auf: Wer statt des Außenleiters den Neutralleiter auf die Klemme L legt, schaltet den Neutralleiter. Das Licht geht aus — die Fassung bleibt aber gegen Erde unter Spannung.
Beim Leuchtmittelwechsel steht man dann an einer Lampe, die aussieht wie ausgeschaltet und es nicht ist. DIN VDE 0100-460 verlangt genau deshalb, dass Schaltgeräte den Außenleiter trennen. Der zweite Fehler ist harmloser, aber ärgerlich: Schaltdraht und Außenleiter vertauscht — dann ist der Stromkreis dauerhaft geschlossen und das Licht lässt sich nicht ausschalten.
Wie schließe ich einen Lichtschalter mit L, L1 und L2 an?
Drei Klemmen bedeuten, dass es kein Ausschalter ist, sondern ein Wechselschalter. L ist der gemeinsame Anschluss, L1 und L2 sind die beiden Korrespondierenden, die zum zweiten Schalter führen.
Ein Wechselschalter lässt sich auch als einfacher Ausschalter verwenden: L und eine der beiden Korrespondierenden belegen, die dritte bleibt frei. Umgekehrt geht es nicht. Wie eine echte Wechselschaltung verdrahtet wird, steht mit Schaltplan im Ratgeber Wechselschaltung anschließen; für drei und mehr Schaltstellen kommt ein Kreuzschalter dazu (Kreuzschaltung anschließen).
Wo ist Strom drauf, auf L oder N?
Auf L. Der Außenleiter führt gegen Erde rund 230 Volt, der Neutralleiter liegt im fehlerfreien Netz nahe null.
Das heißt nicht, dass der Neutralleiter ungefährlich ist. Fließt Strom, fällt über ihn eine Spannung ab, und bei einer Unterbrechung im Neutralleiter kann er das volle Potenzial des Außenleiters annehmen. Deshalb gilt vor jeder Arbeit die Spannungsfreiheit an allen Adern — und zweipolig gemessen, nicht mit einem Phasenprüfer, der schon auf statische Aufladung anspricht.
Die Schritte
Freischalten, alten Einsatz abnehmen und die vorhandene Belegung fotografieren, Außenleiter messen, Adern auf 8 bis 10 mm absetzen, L und L1 klemmen, PE durchverbinden, einbauen, prüfen. Die vollständige Reihenfolge steht unten als Schritt-für-Schritt-Liste.

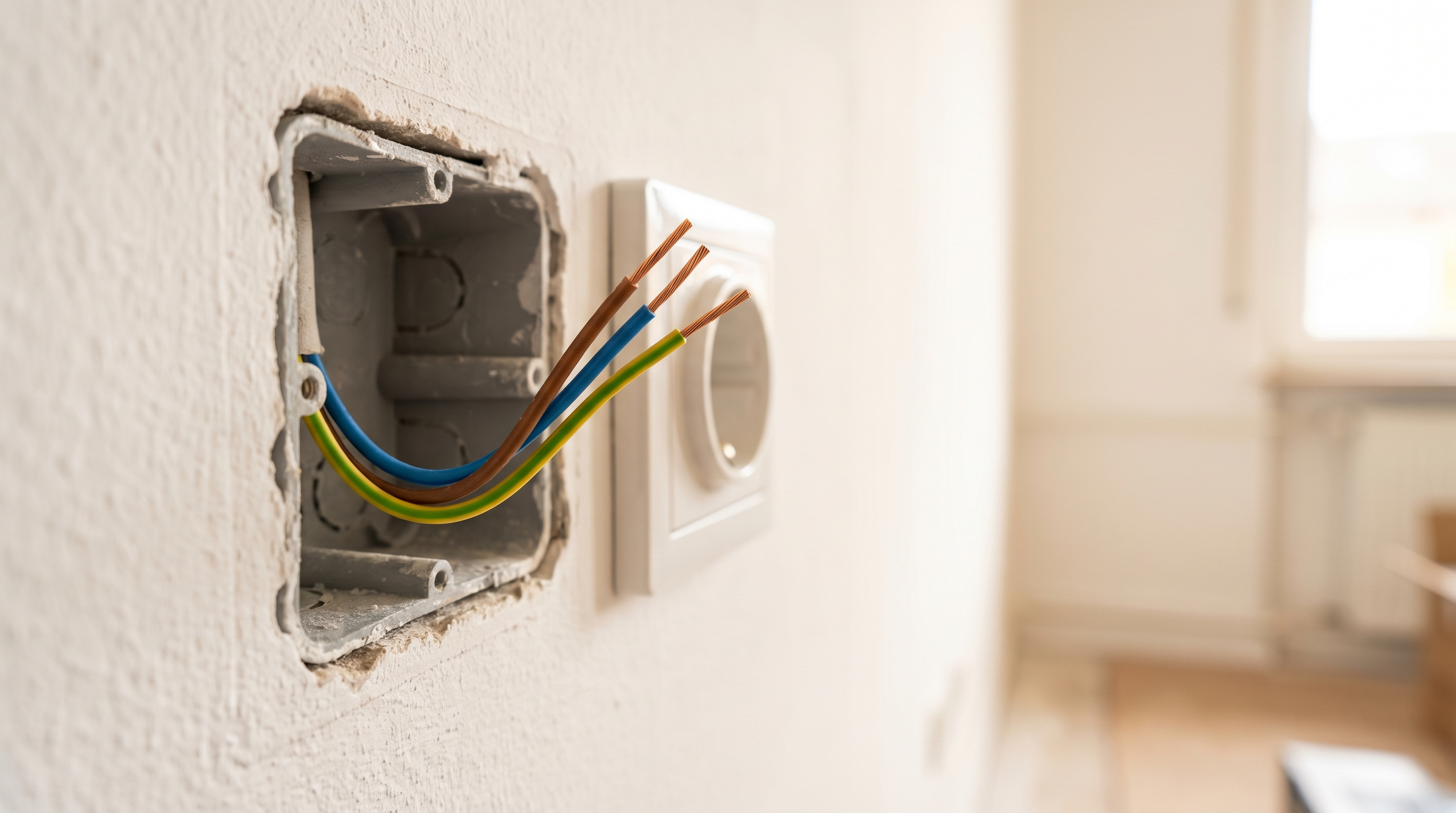

Wenn der Schalter nicht in eine vorhandene Dose kommt, sondern neu gesetzt wird: Hohlwanddose einbauen für die Trockenbauwand, Aufputz-Schalter montieren für Keller, Garage und Außenbereich.
Passendes Material
Schalter und Steckdosen stehen unter Schalter und Steckdosen. Welchen Leitungsquerschnitt der Stromkreis braucht, rechnet der Kabelquerschnitt-Rechner aus.
Schritt für Schritt
Werkzeug: Zweipoliger Spannungsprüfer, Abisolierzange, Schraubendreher
Material: Lichtschalter, ggf. Wago-Klemmen
- Freischalten. Sicherung ausschalten, gegen Wiedereinschalten sichern, Spannungsfreiheit zweipolig feststellen — nicht mit dem Phasenprüfer.

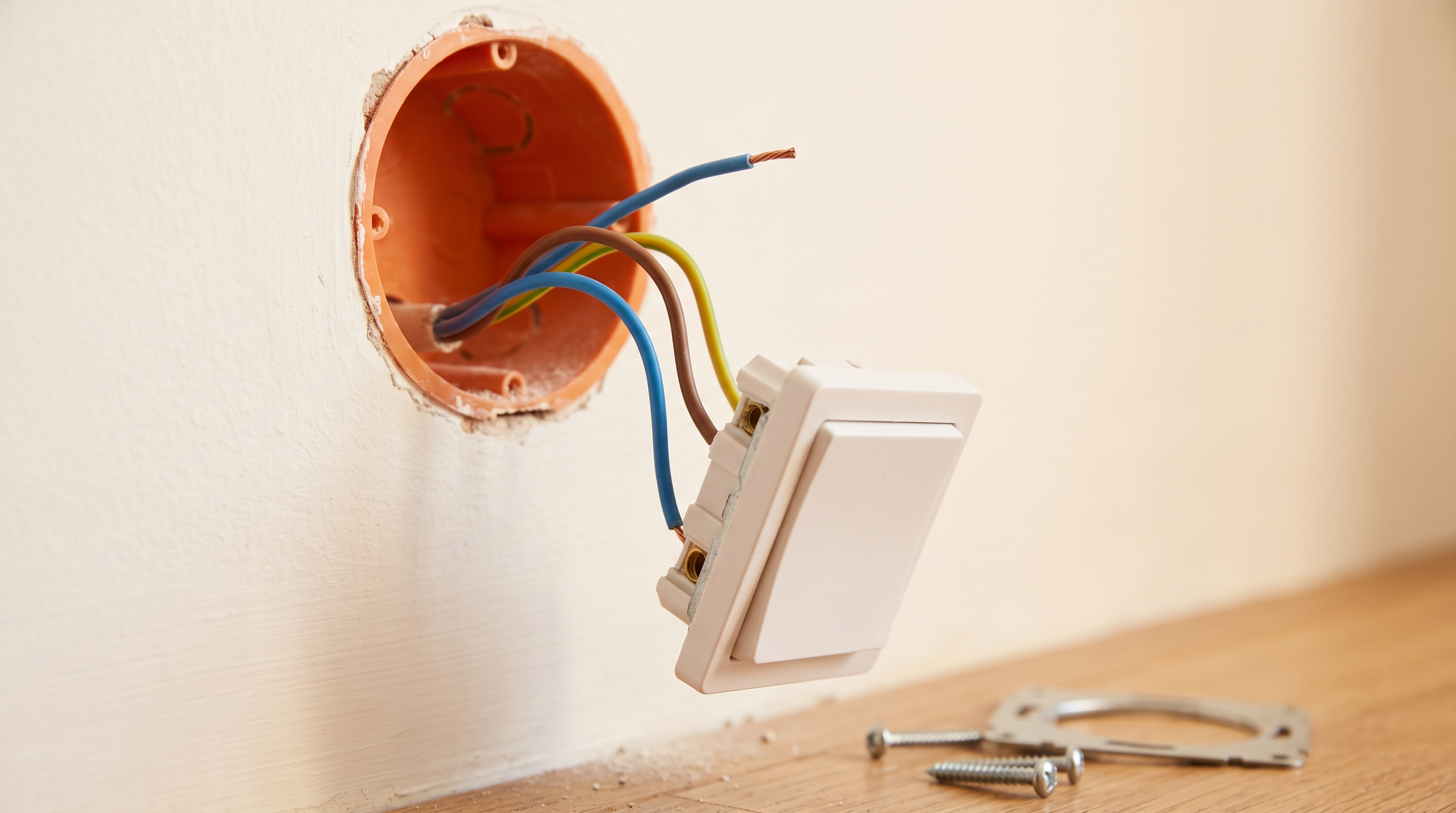

- Alten Schalter abnehmen. Rahmen und Wippe abziehen, Einsatz lösen, Adern notieren oder fotografieren, bevor sie gelöst werden.
- Außenleiter finden. Nach dem Wiedereinschalten mit dem zweipoligen Prüfer die Ader gegen PE messen, dann wieder freischalten.
- Adern absetzen. Je 8 bis 10 mm abisolieren. Keine Litze abgeschnitten, kein Kupfer sichtbar hinter der Klemme.
- L anklemmen. Der Außenleiter kommt auf die Klemme L.
- Schaltdraht anklemmen. Die Ader zur Leuchte kommt auf L1, oft mit einem Pfeil gekennzeichnet.
- Schutzleiter durchverbinden. PE wird nicht am Schalter angeschlossen, sondern in der Dose durchverbunden.
- Einbauen und prüfen. Einsatz eindrehen, Wippe aufsetzen, einschalten, Funktion prüfen.
