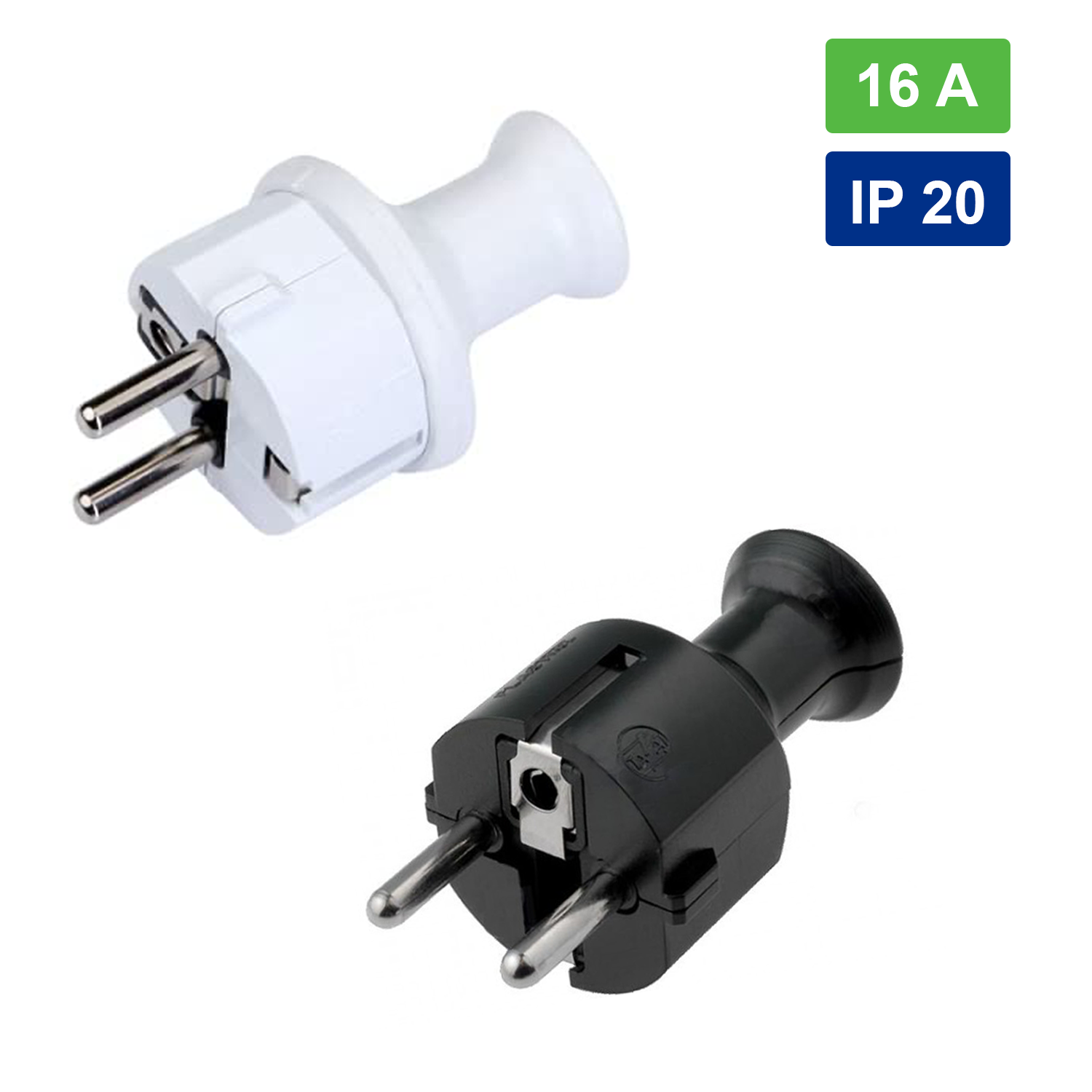

Der Schukostecker hat seitliche Schutzkontakte und überträgt den Schutzleiter — er ist für alle Geräte vorgeschrieben, deren Gehäuse geerdet sein muss, und ist bis 16 A bei 230 V zugelassen. Der Eurostecker ist flach, hat keinen Schutzleiter und darf nur an schutzisolierten Geräten bis 2,5 A verwendet werden. Einen Schukostecker durch einen Eurostecker zu ersetzen, weil er flacher ist, hebt den Schutzleiter auf.

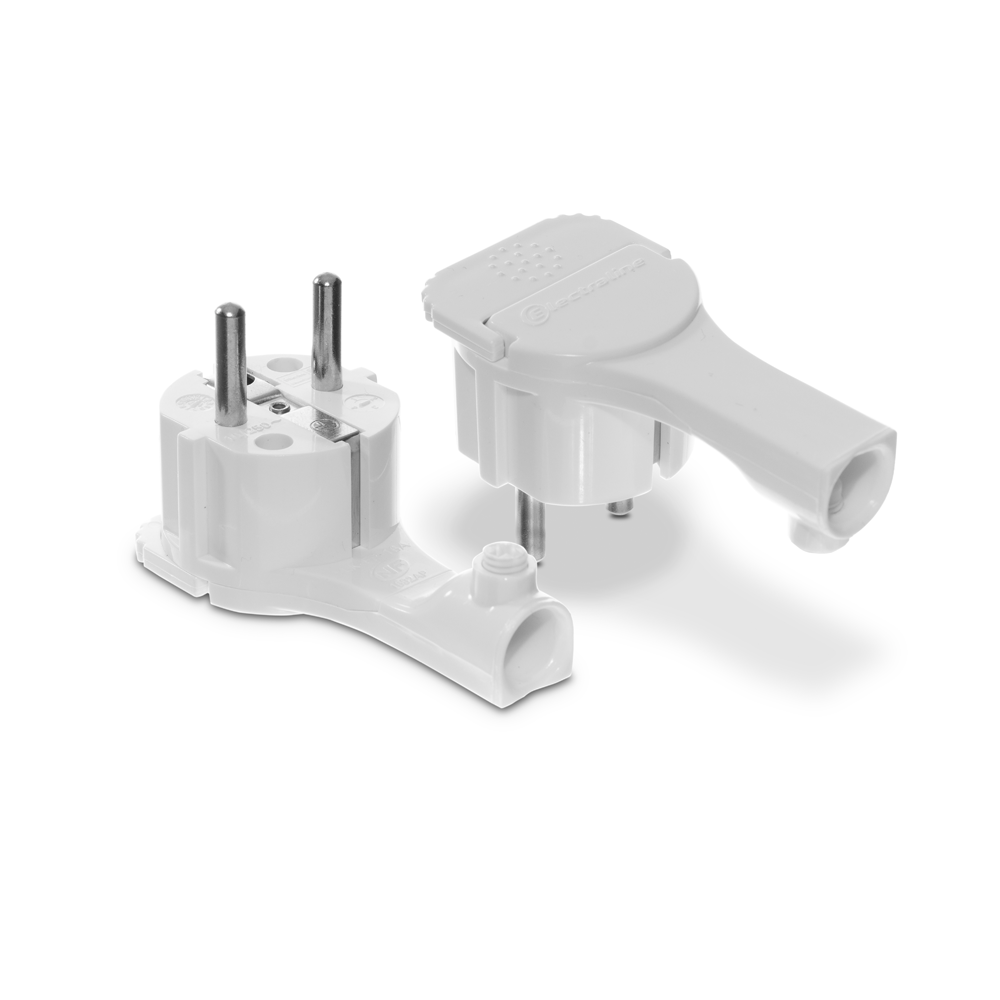

Winkel- und Flachstecker führen die Leitung nach unten oder zur Seite ab und brauchen deutlich weniger Platz vor der Wand. Das ist die Lösung hinter Schränken, Betten und Küchengeräten, wo ein gerader Stecker die Leitung sonst abknickt — genau dort entstehen mit den Jahren Bruchstellen im Kupfer.
Die Stecker hier sind zum Selbstkonfektionieren gedacht. Achten Sie auf die Zugentlastung: Sie muss den Mantel der Leitung klemmen, nicht die einzelnen Adern.
Jeder konfektionierbare Stecker hat eine Zugentlastung, und sie ist kein Zubehör: ohne sie zieht die Last an den Klemmstellen statt am Mantel. Achten Sie außerdem auf den zulässigen Leitungsquerschnitt und den Außendurchmesser, den die Verschraubung fasst — eine zu dünne Leitung rutscht durch, eine zu dicke lässt sich nicht dicht verschließen.
Der Schukostecker hat Schutzkontakte und ist für Geräte der Schutzklasse I mit bis zu 16 A. Der Eurostecker ist flach, zweipolig, ohne Schutzkontakt und nur bis 2,5 A zugelassen — er gehört an schutzisolierte Kleingeräte.
Hinter Möbeln und Geräten, wo ein gerader Stecker die Steckdose zu weit vorstehen lässt. Flachstecker mit Klappgriff erlauben außerdem, den Stecker zu ziehen, ohne am Kabel zu reißen.
Einen konfektionierbaren Gerätestecker an eine bewegliche Leitung ja, sofern er dafür vorgesehen ist und die Zugentlastung greift. Alles an der festen Installation gehört zur Elektrofachkraft.
Berührungsschutz gegen Finger, aber kein Wasserschutz. Für Außen- und Feuchtbereiche braucht es Steckverbinder mit eigener Schutzart, nicht diese hier.
