Sicherungskästen und Verteiler

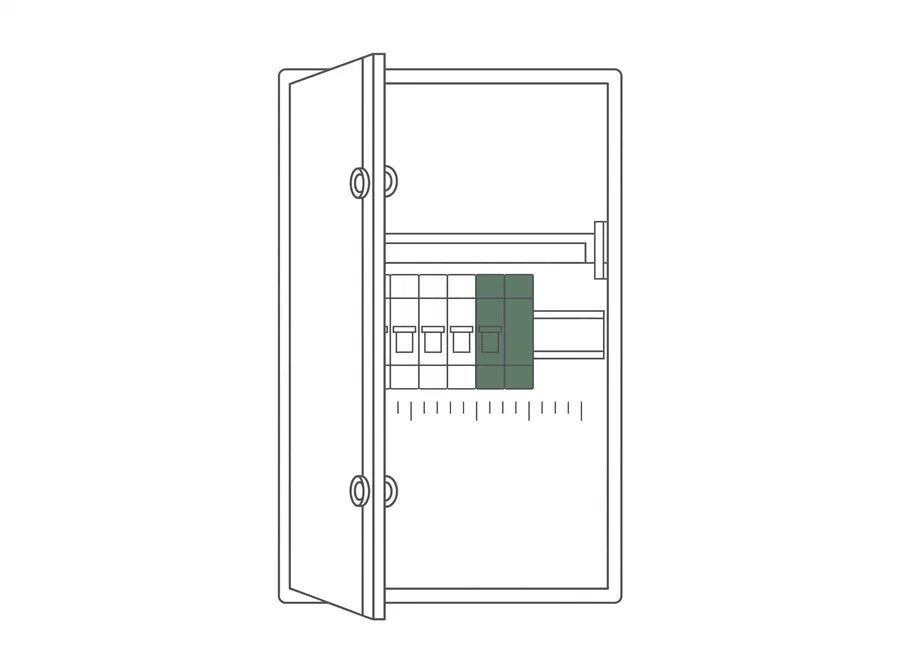

Die Baugröße eines Kleinverteilers rechnet sich nicht in Zentimetern, sondern in Teilungseinheiten. Eine Teilungseinheit ist nach DIN 43880 18 mm breit und entspricht der Breite eines einpoligen Leitungsschutzschalters. Ein FI-Schalter belegt je nach Ausführung zwei bis vier davon, ein FI/LS-Kombischalter zwei. Zählen Sie die Geräte zusammen, die hineinsollen, und planen Sie Reserveplätze ein — DIN 18015-2 verlangt sie ausdrücklich, damit spätere Stromkreise nicht am Platz scheitern.

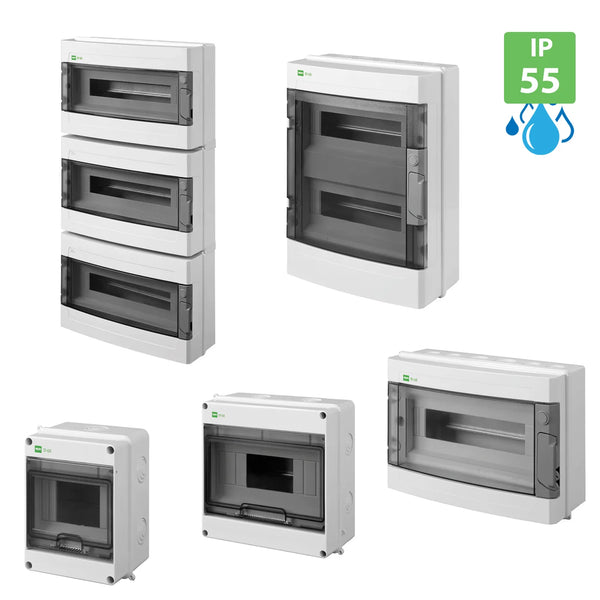

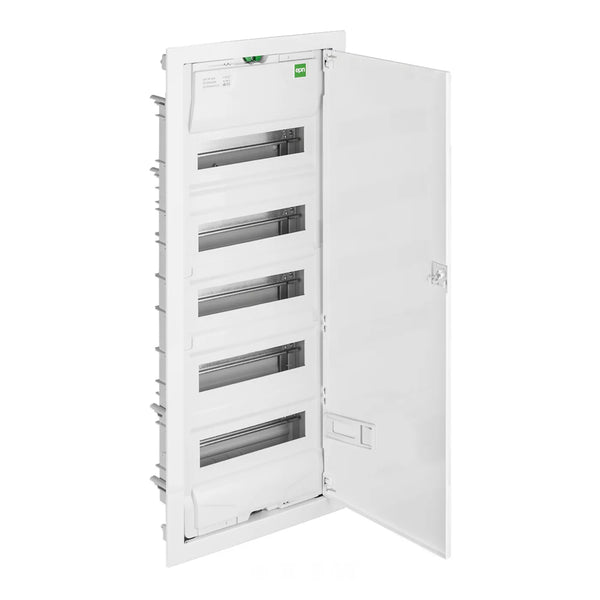

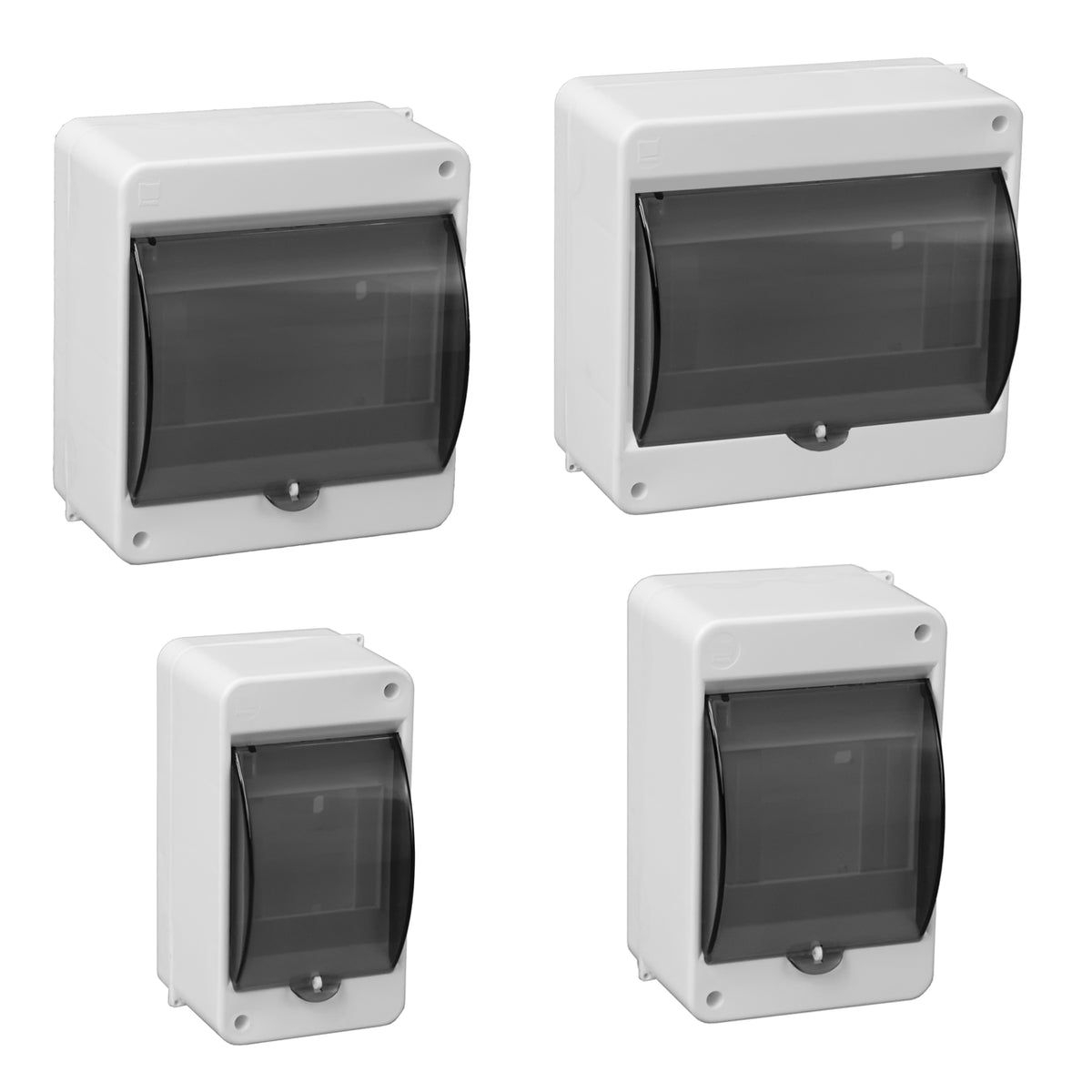

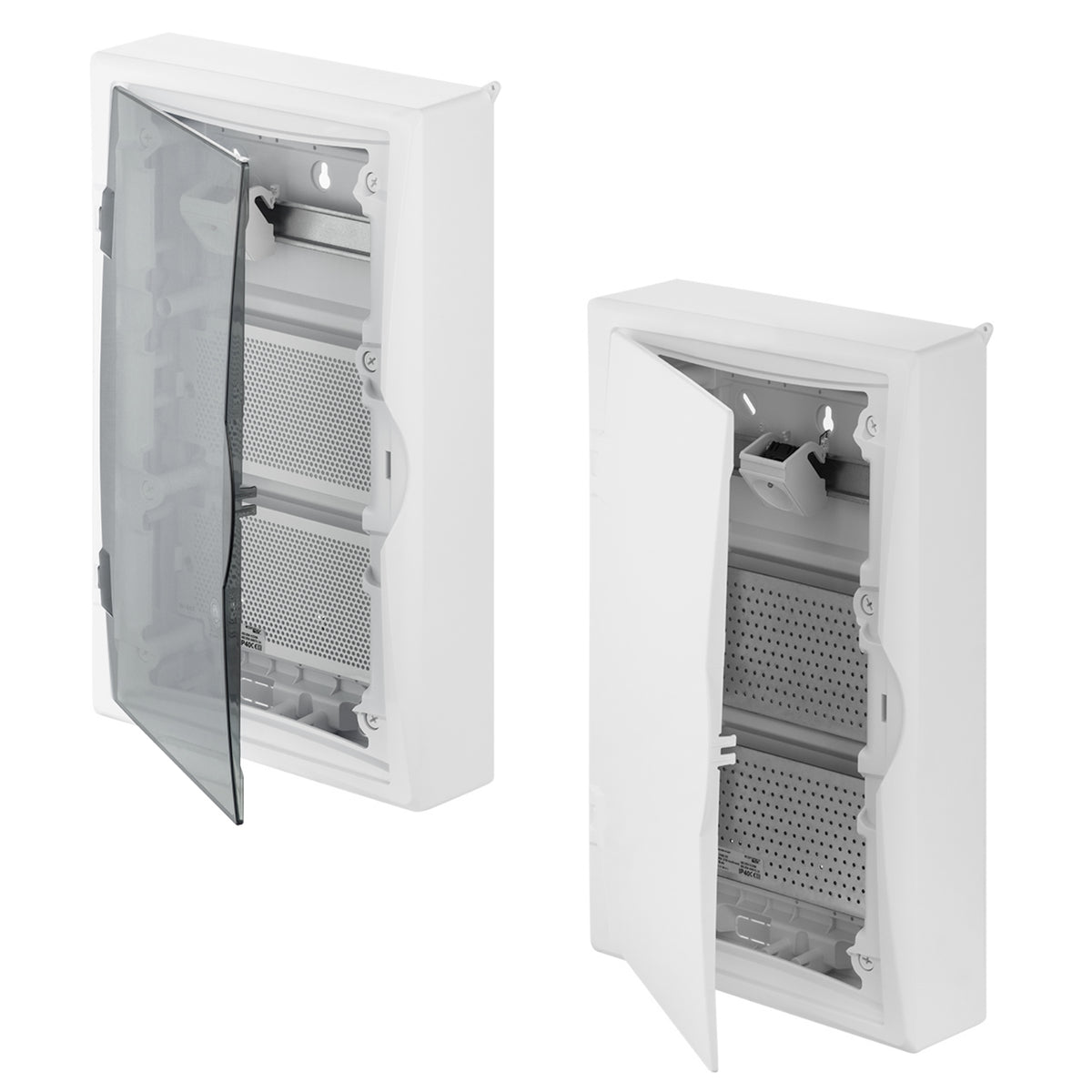

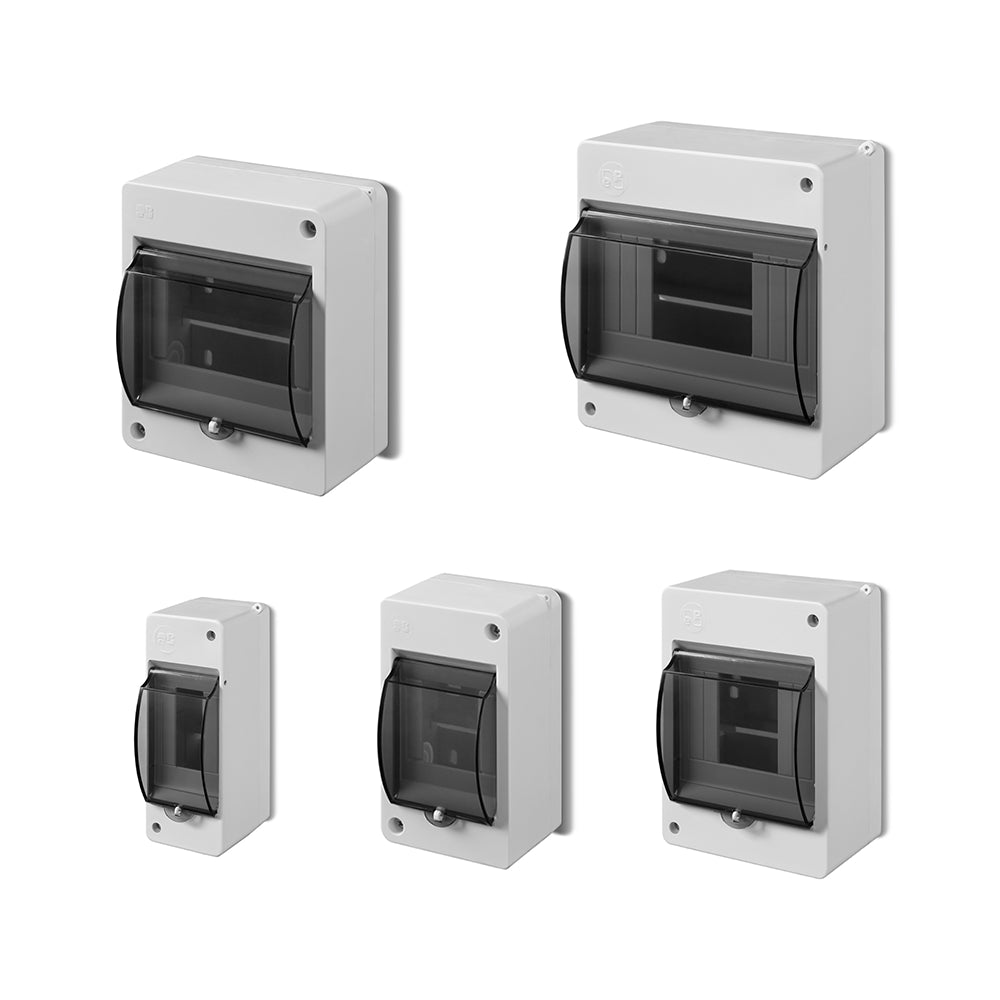

Unterputzverteiler verschwinden in der Wand und brauchen eine ausreichend tiefe Aussparung; sie sind die Regel im Wohnungsbau. Aufputzverteiler werden aufgesetzt und sind überall dort richtig, wo nicht gestemmt werden kann oder darf: Keller, Garage, Werkstatt, Altbau mit Vollziegel.

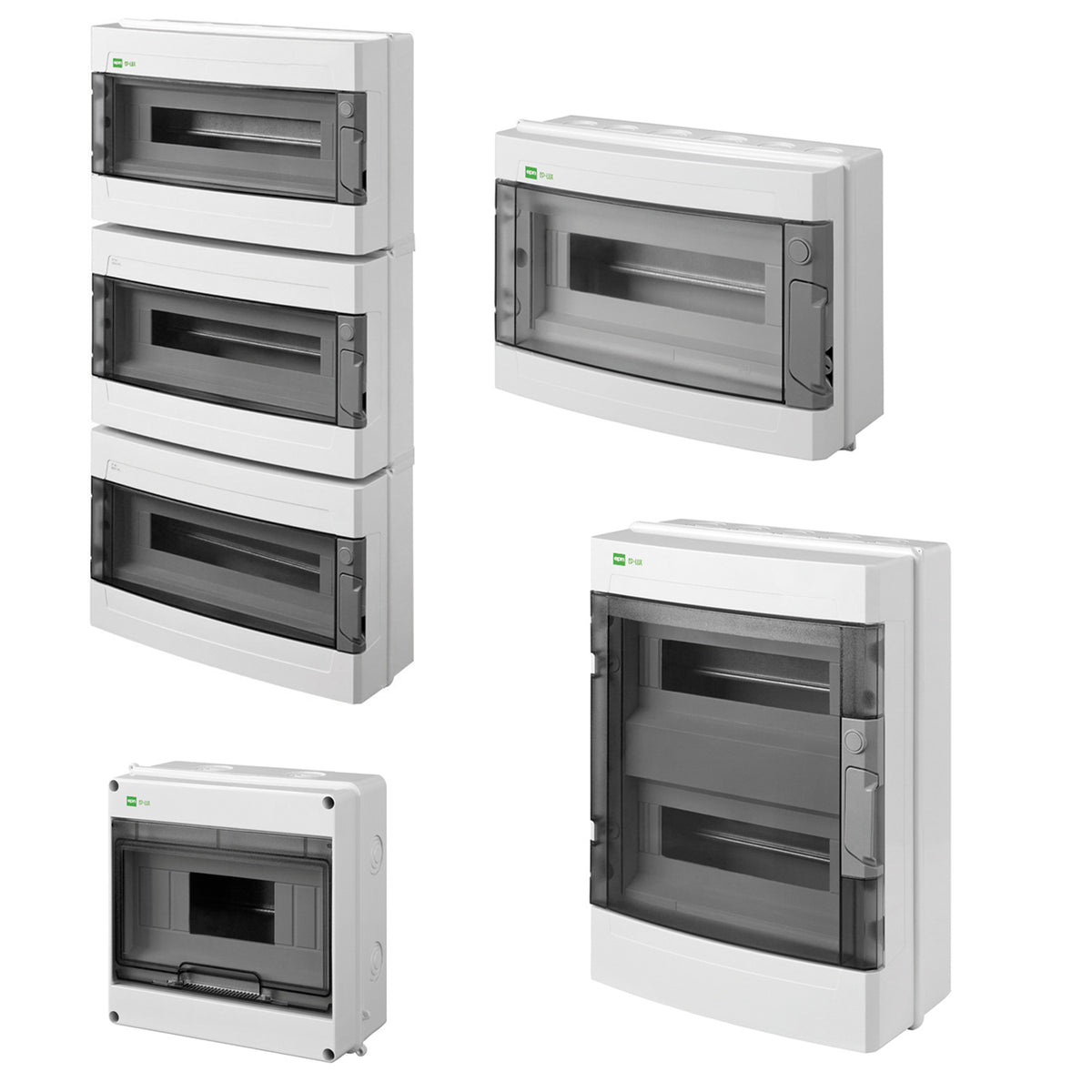

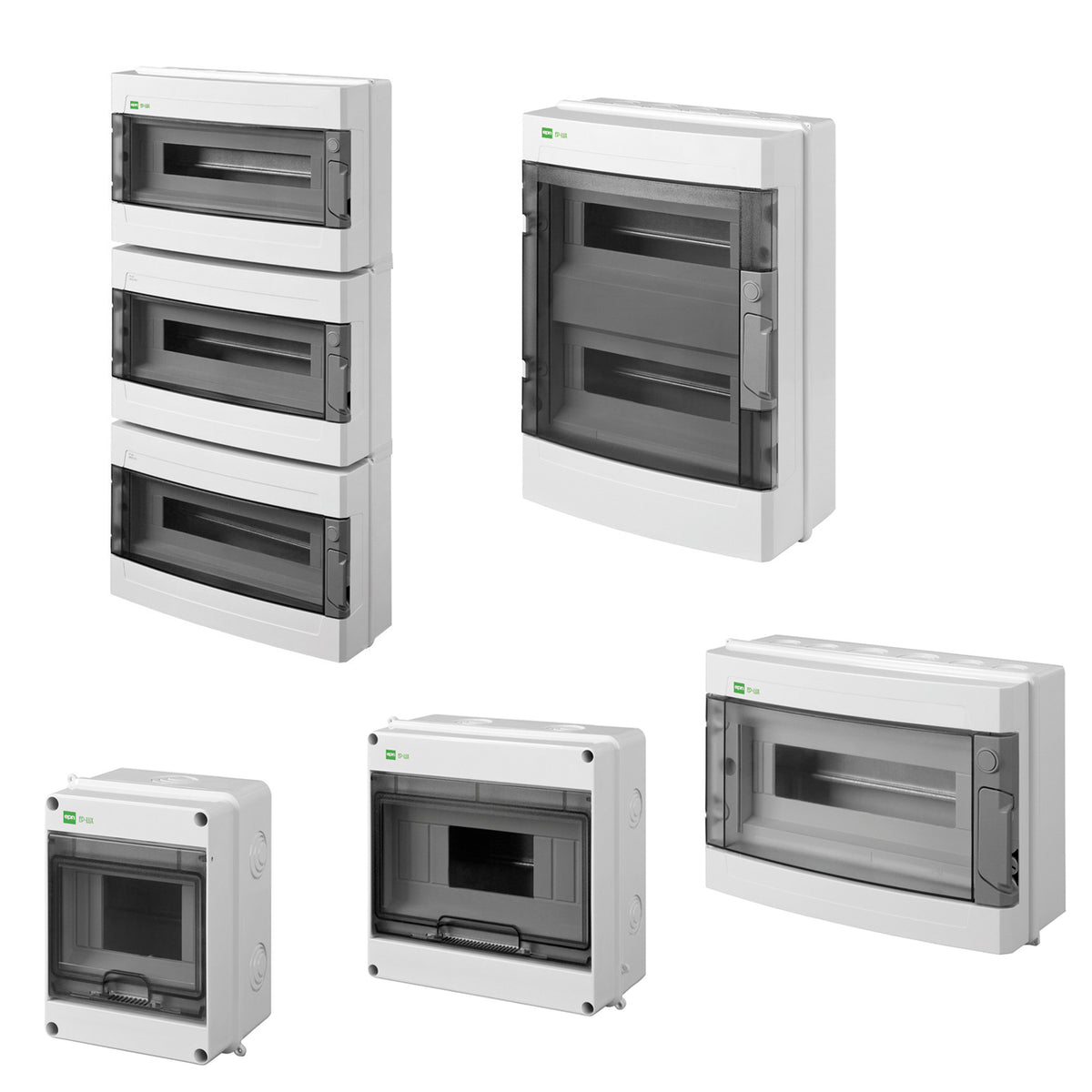

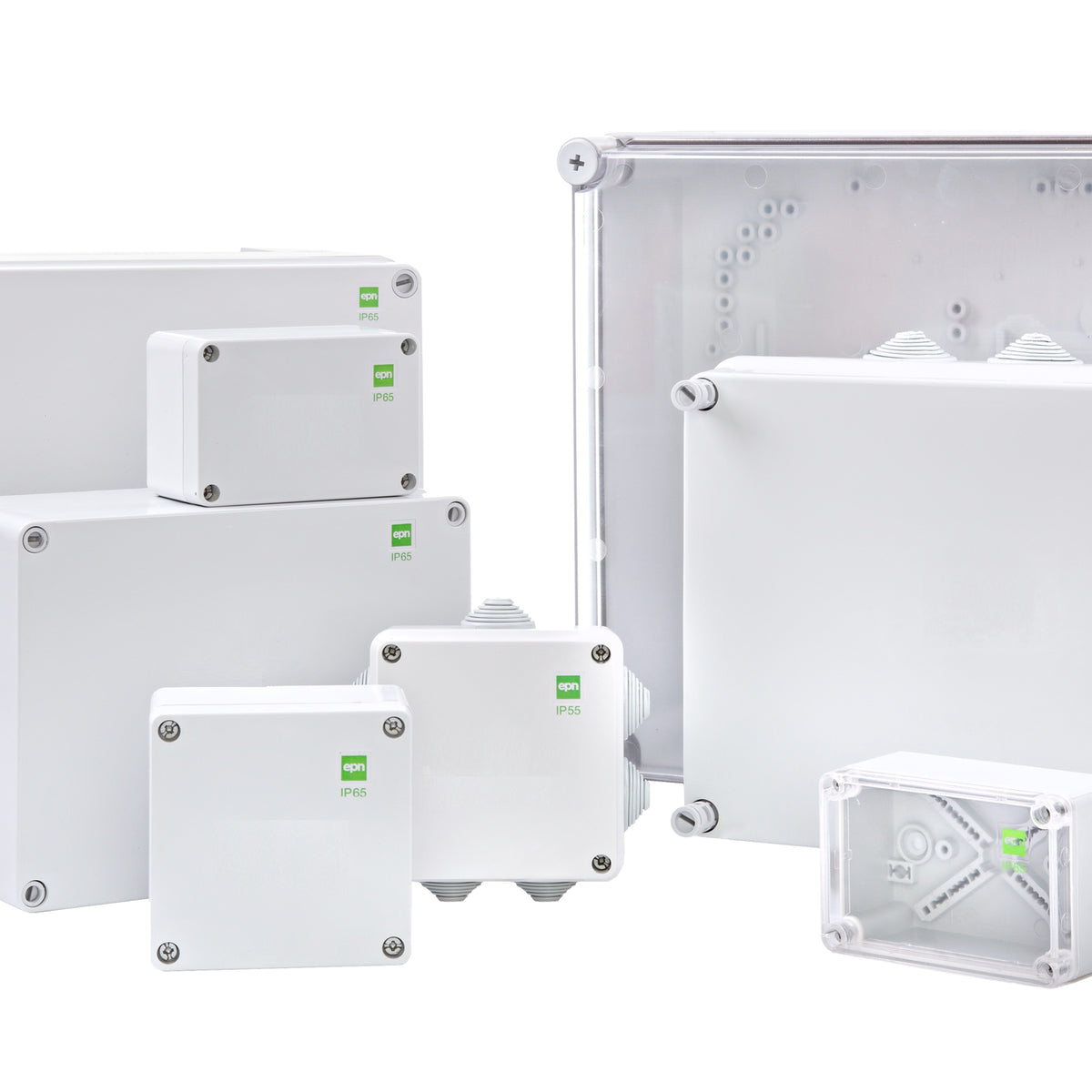

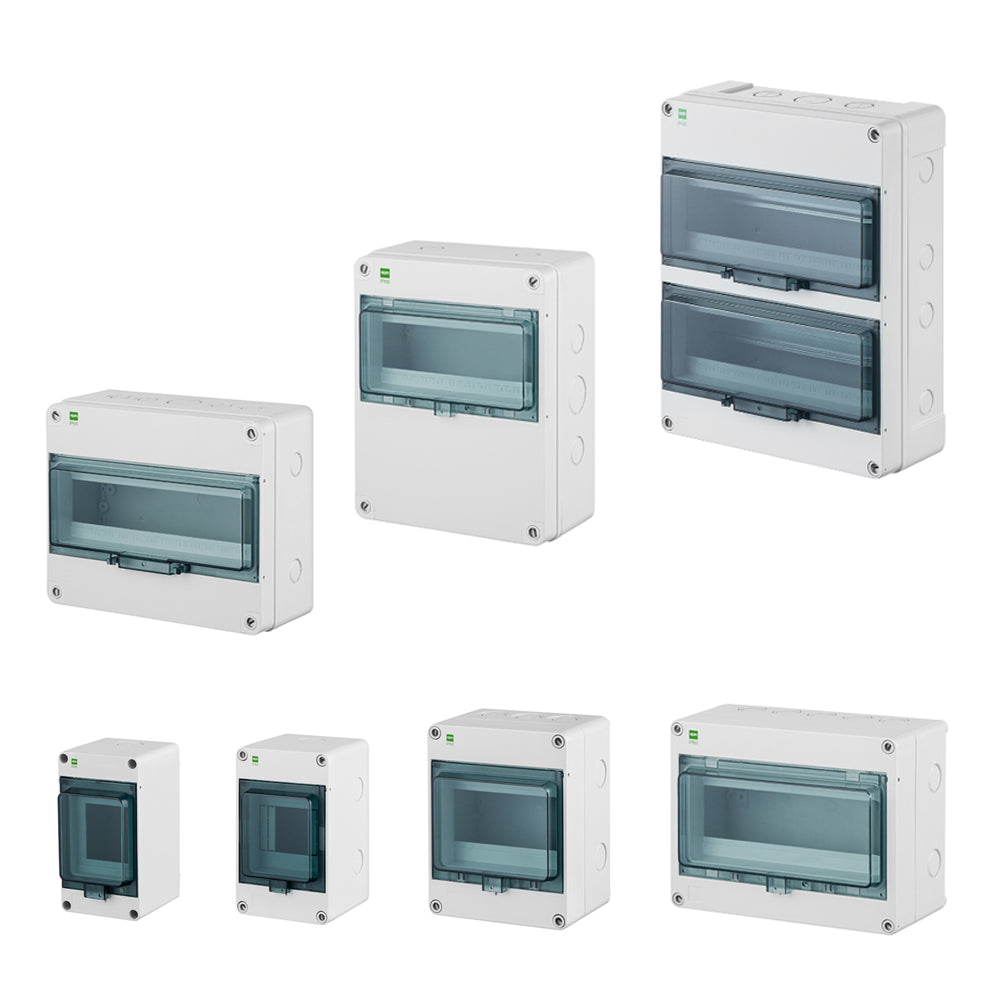

IP 30 und IP 40 sind für trockene Innenräume gedacht. Ab Feuchtraum, Außenbereich oder Werkstatt mit Staub gehört IP 55 oder IP 65 hin. Die Zahl ist keine Marketingangabe, sondern eine geprüfte Eigenschaft des Gehäuses.

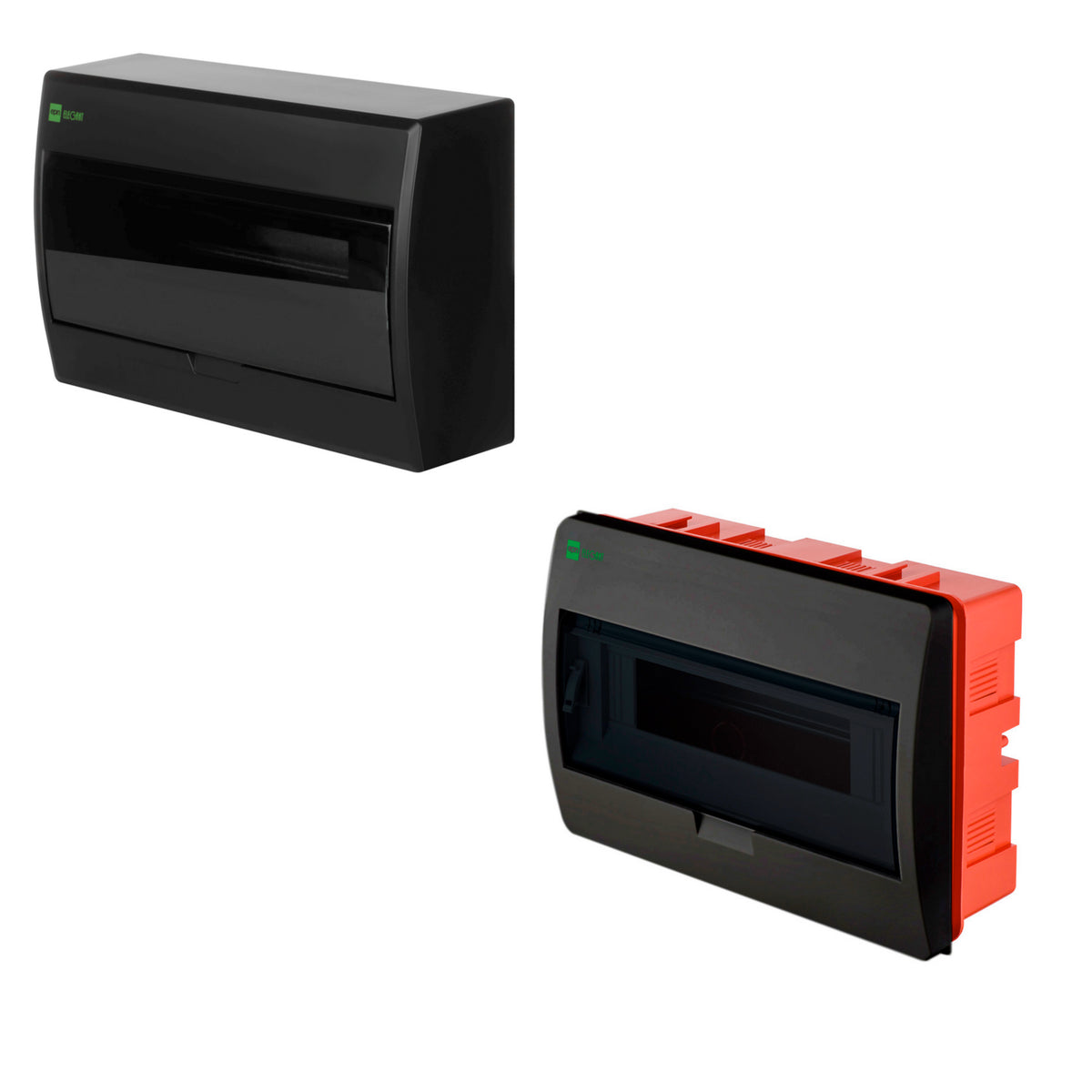

Alle Verteiler hier sind Leergehäuse oder mit PE-/N-Klemmen und Hutschiene bestückt. Der Anschluss an die feste Installation gehört in die Hand einer Elektrofachkraft.
