Die erste Ziffer 6 bedeutet staubdicht, nicht nur staubgeschützt: Es dringt überhaupt kein Staub ein. Zusammen mit dem Strahlwasserschutz der zweiten Ziffer ist das die Ausführung für Sägewerk, Schreinerei, Mühle, landwirtschaftliche Gebäude und alles, was mit dem Schlauch gereinigt wird.
Kein Schutz gegen Untertauchen und keiner gegen Hochdruckreiniger. Dafür stehen IP 67 beziehungsweise IP 69K. Wer mit dem Hochdruckreiniger an die Fassade geht, sollte das wissen.

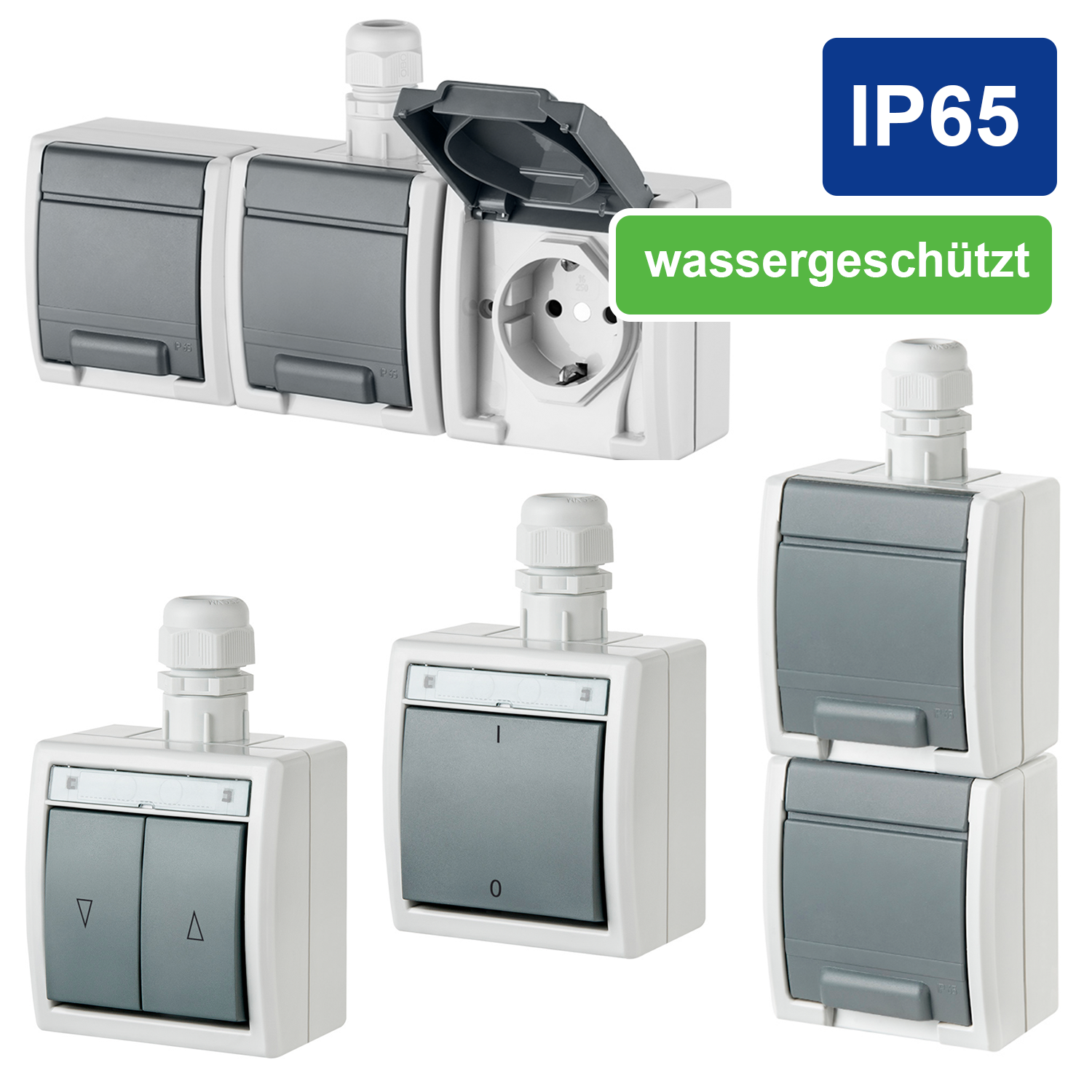

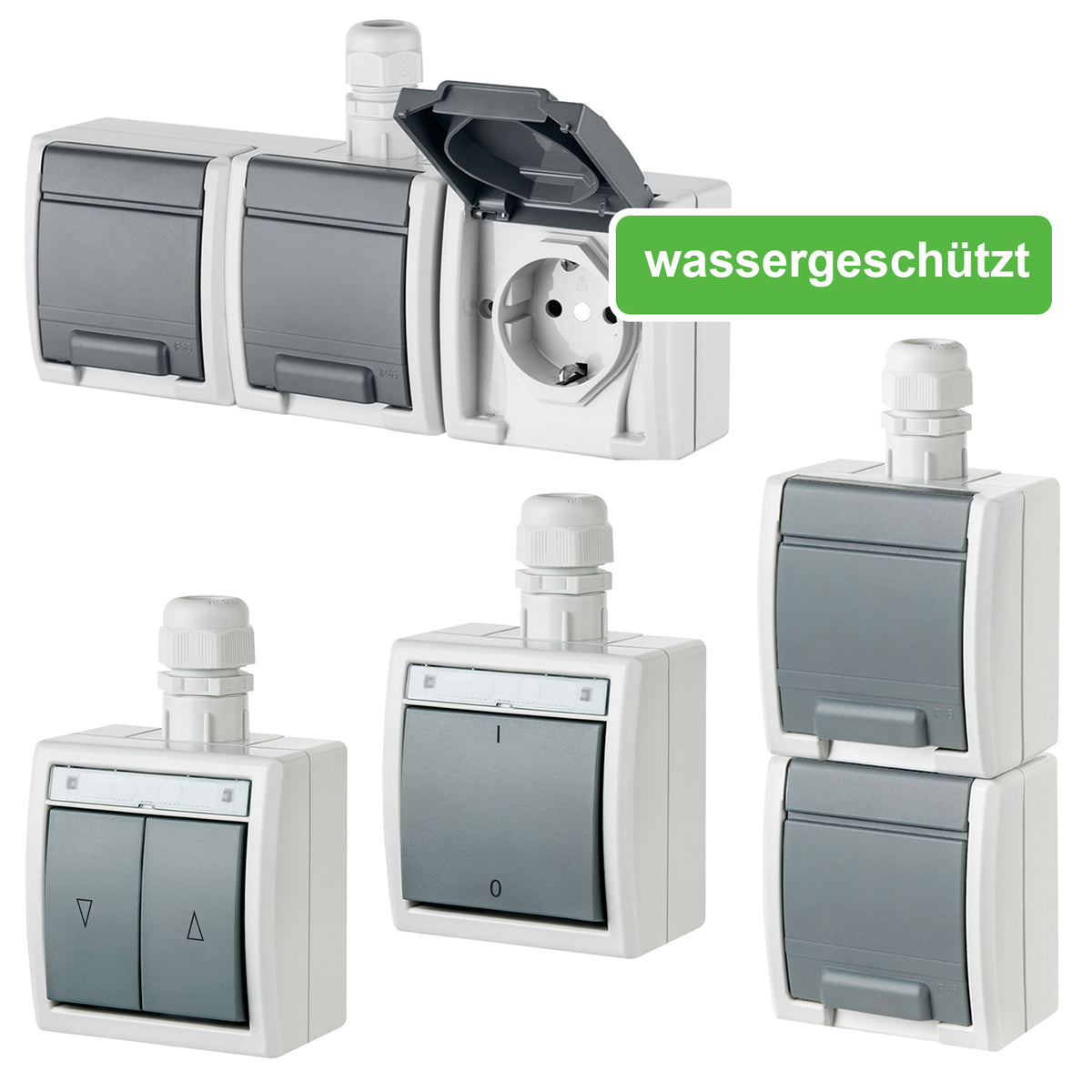

Eine Aufputzserie in Hellgrau, wassergeschützt ausgeführt, mit Steckdose, Lichtschalter, Wechselschalter, Taster und Doppelschalter. Dieselbe Bauform wie die IP-55-Reihe, mit dichterer Ausführung von Gehäuse und Klappdeckel.
Bei Steckdosen im Freien gilt die angegebene Schutzart im geschlossenen Zustand. Steckt ein Stecker, ist der Deckel offen — dann schützt nur noch die Bauform gegen von oben eintreffendes Wasser. Für dauerhaft belegte Außensteckdosen gehört deshalb eine Ausführung mit Kabeldurchführung im Deckel oder ein wettergeschützter Einbauort dazu.
Die erste Ziffer 6 steht für staubdicht, die zweite Ziffer 5 für Schutz gegen Wasserstrahlen aus jeder Richtung. Gegen Hochdruckreiniger schützt IP65 nicht, dafür gibt es die Schutzart IPX9.
IP44 schützt gegen Spritzwasser aus allen Richtungen und reicht an geschützten Stellen, etwa unter einem Vordach. Wo Regen direkt auftrifft oder mit dem Schlauch abgespritzt wird, ist IP65 die sichere Wahl.
Die Serie hier ist Aufputz, weil die Dichtung am Gehäuse und nicht an der Wanddose sitzt und sich so ohne Stemmarbeiten nachrüsten lässt. Eine Unterputzvariante führen wir derzeit nicht.
In einer Waschküche mit Feuchtigkeit und gelegentlichem Spritzwasser reicht IP44. Wird dort mit dem Schlauch gereinigt, nehmen Sie IP65. Die IP65-Aufputzserie hier ist hellgrau und umfasst Steckdosen, Schalter und Taster in einheitlichem Design, sodass sich alles ohne Stemmarbeiten nachrüsten lässt. Wie jeder Steckdosenstromkreis gehört auch dieser hinter einen FI-Schalter mit 30 mA.
