Kreuzen Sie an, was am Stromkreis hängt. Der nötige Typ hängt vom möglichen Fehlerstrom ab, nicht vom Preis.
Rechner mit Erklärung öffnen Orientierung, keine Planung — Bemessung und Prüfung bleiben Sache der Elektrofachkraft.
Ein FI/LS-Schalter, im Normendeutsch RCBO, vereint Fehlerstromschutz und Leitungsschutz in einem Gerät. Er schützt also gegen gefährliche Körperströme und gleichzeitig die Leitung gegen Überlast und Kurzschluss.
Der eigentliche Vorteil ist nicht der Platz, sondern die Trennung: Bei einer klassischen Gruppe hängen mehrere Stromkreise hinter einem gemeinsamen FI-Schalter. Löst er aus, ist alles dunkel, und die Fehlersuche beginnt. Ein FI/LS je Stromkreis nimmt beim Fehler nur diesen einen vom Netz — Kühltruhe, Server oder Heizung laufen weiter. In der Nachrüstung ist das oft der einzige Weg, einen einzelnen Stromkreis nachträglich mit 30 mA abzusichern, ohne den ganzen Verteiler umzubauen.
Fehlerstrom 30 mA für den Personenschutz. Die Auslösecharakteristik B deckt normale Leitungen und Haushaltslasten ab, C ist für Verbraucher mit hohem Einschaltstrom gedacht. Der Nennstrom richtet sich nach dem Querschnitt der geschützten Leitung, nicht nach dem angeschlossenen Gerät.
Der Kombischalter braucht zwei Teilungseinheiten und wird wie ein Leitungsschutzschalter auf die Hutschiene gesetzt. Weil er Außen- und Neutralleiter des eigenen Stromkreises führt, lässt er sich nicht über eine gewöhnliche Phasenschiene versorgen — dafür gibt es eigene Schienen oder die Einzelverdrahtung.
Ein FI/LS-Schalter kombiniert Fehlerstromschutzschalter (FI) und Leitungsschutzschalter (LS) in einem Gehäuse. Er schützt Personen gegen Fehlerströme und die Leitung gegen Überlast und Kurzschluss, jeweils für genau einen Stromkreis.

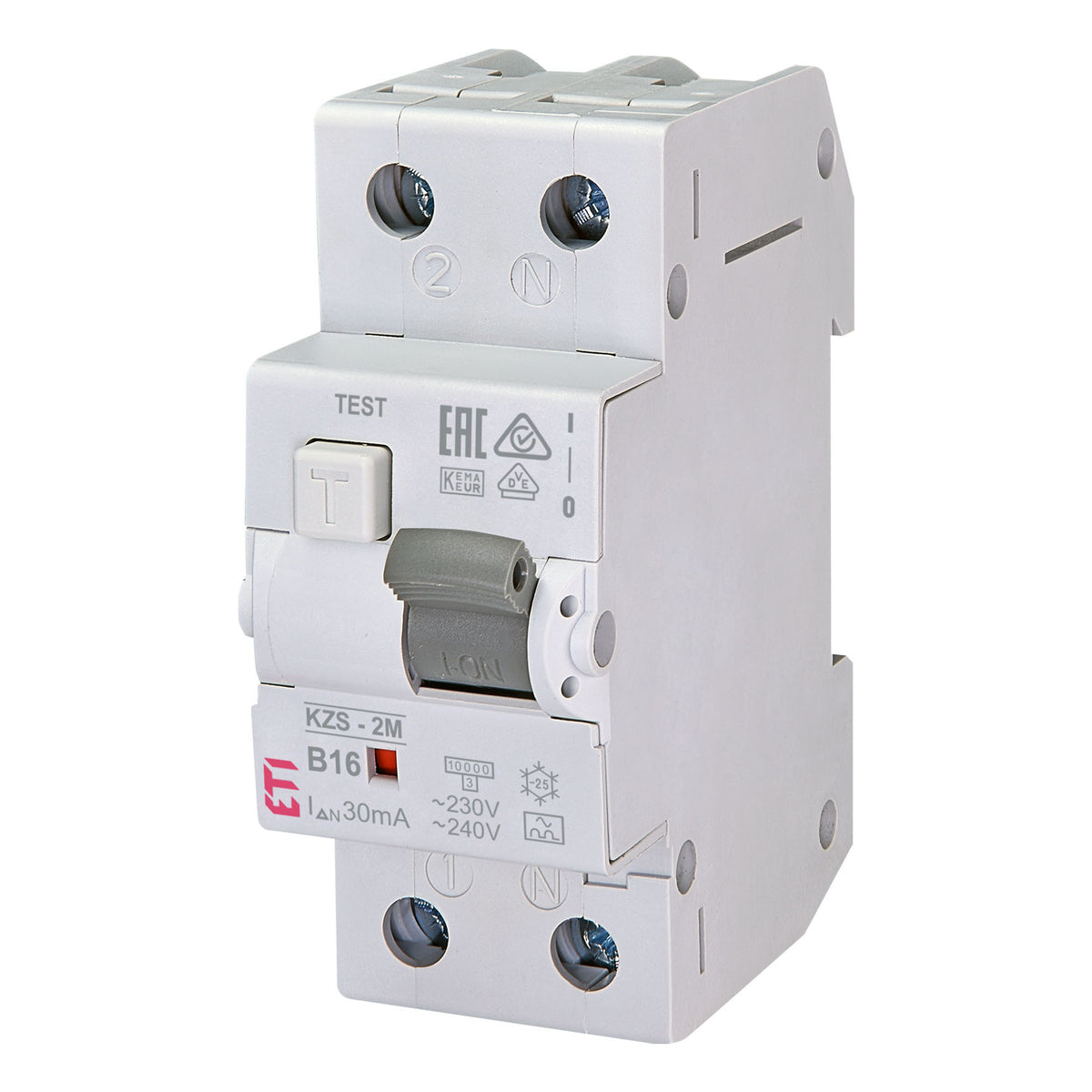

B16 ist die Absicherung für Steckdosen- und Lichtstromkreise mit 1,5 mm² Leitung. Mit dem FI/LS B16 bekommt so ein Stromkreis seinen eigenen Fehlerstromschutz, etwa für Bad, Außensteckdose, Küche oder ein einzelnes Gerät.
Der zentrale FI-Schalter mit mehreren LS-Schaltern ist günstiger, schaltet aber beim Fehler alle Stromkreise dahinter ab. Der FI/LS trennt nur den betroffenen Stromkreis und passt in volle Verteiler, weil er ab 1 Modul belegt. Beides lässt sich kombinieren.
