Leitungsschutzschalter 6 kA, Charakteristik B und C

Das Schaltvermögen sagt, welchen Kurzschlussstrom der Schalter noch sicher beherrscht, ohne selbst zerstört zu werden. 6 kA genügt in der üblichen Wohnungsunterverteilung, weil der dort zu erwartende Kurzschlussstrom durch die Länge und den Querschnitt der Zuleitung begrenzt wird.

Nahe am Hausanschluss, bei kurzen Zuleitungen mit großem Querschnitt und in gewerblichen Anlagen mit starkem Transformator liegt der zu erwartende Kurzschlussstrom höher. Den Wert liefert die Netzberechnung, nicht die Schätzung.

Charakteristik B für Licht und Steckdosen, C für hohe Einschaltströme.

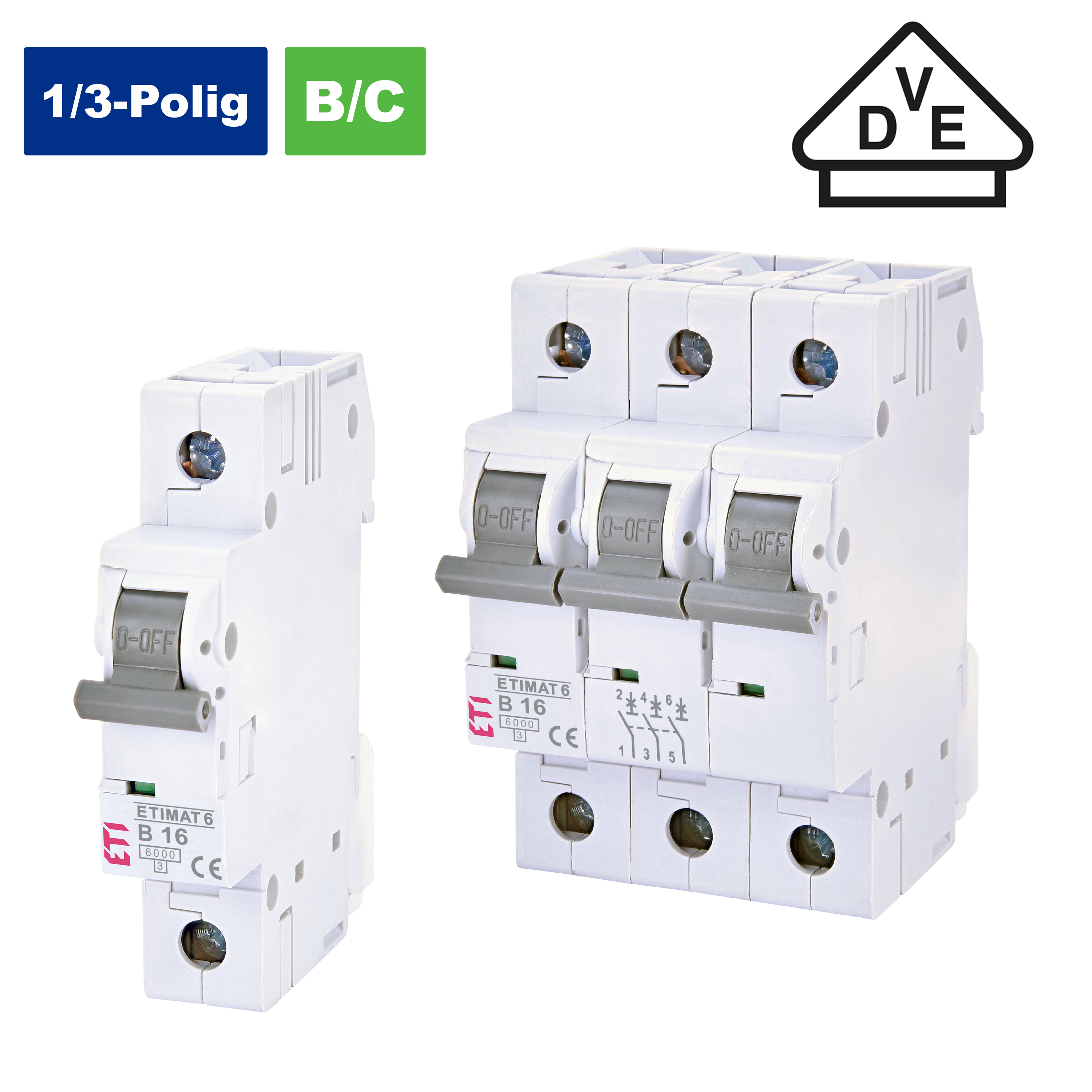

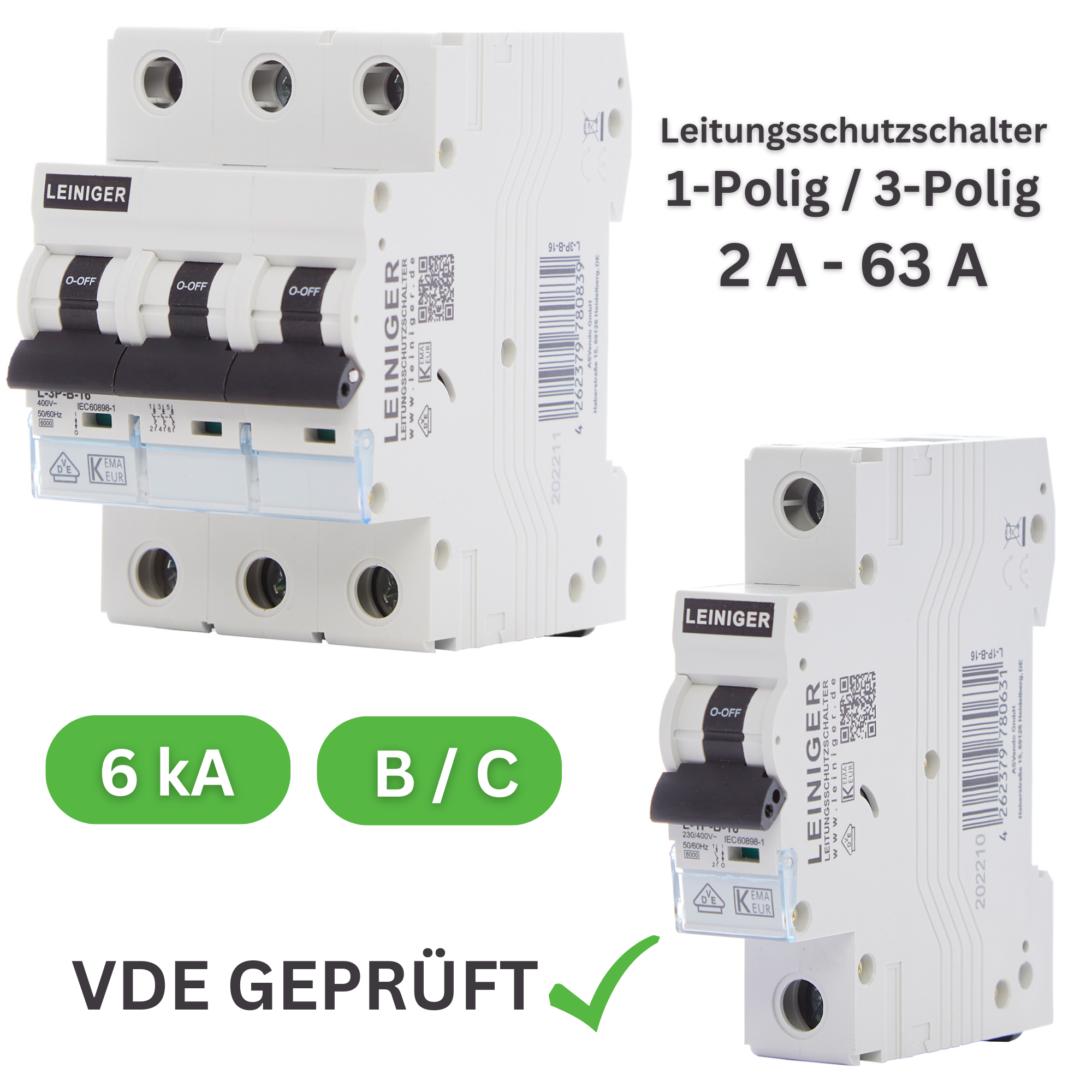

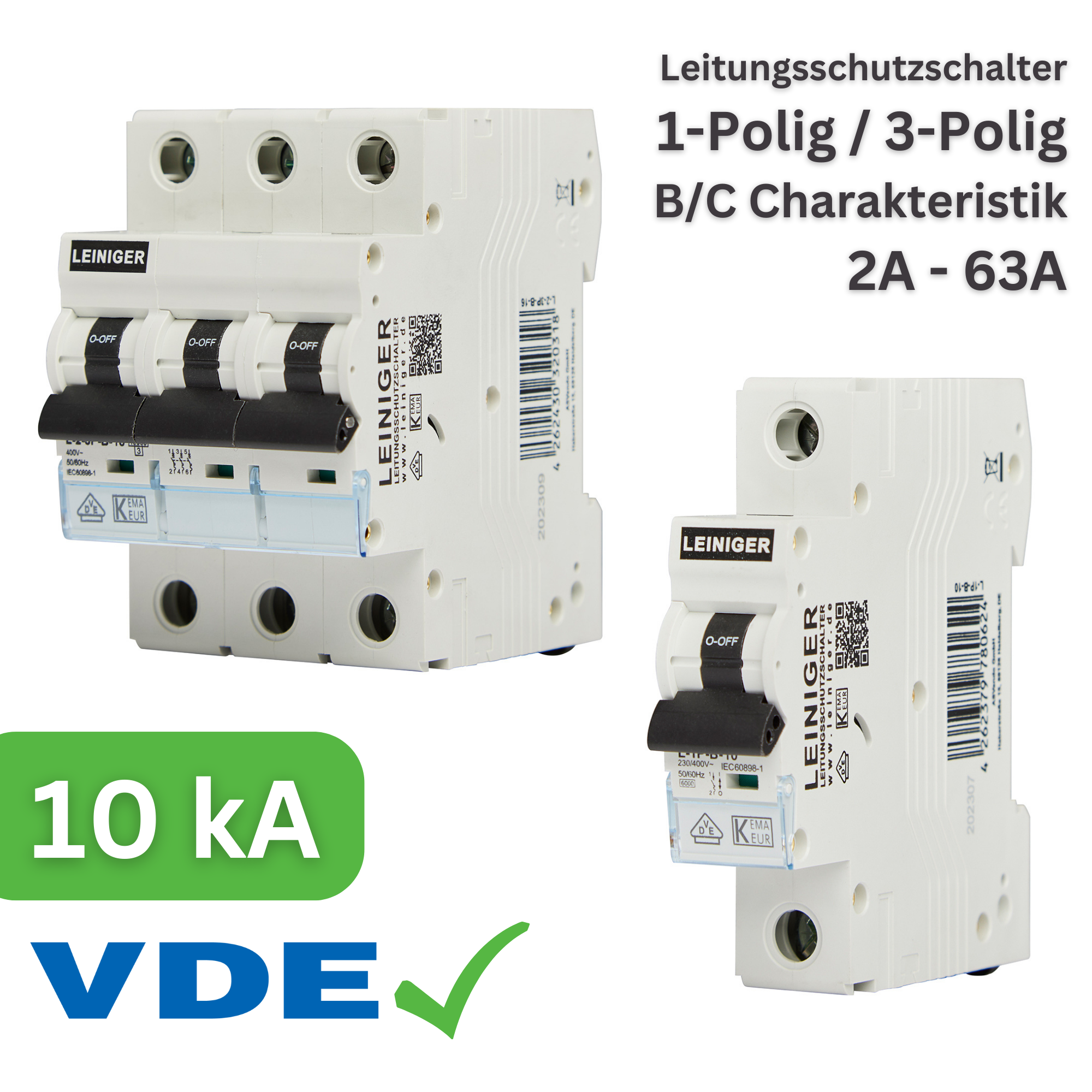

Fünf Reihen von zwei Herstellern — Leiniger und ETI —, jeweils von 2 bis 63 A, ein- und dreipolig, in Charakteristik B und C. Innerhalb einer Reihe passen die Geräte in Breite und Anschlussbild zusammen, was die Verdrahtung mit Phasenschiene vereinfacht.

Charakteristik B löst beim drei- bis fünffachen Nennstrom magnetisch aus und ist der Regelfall für Licht- und Steckdosenstromkreise. C löst erst beim fünf- bis zehnfachen aus und ist dort richtig, wo hohe Einschaltströme auftreten: Motoren, Transformatoren, größere LED-Anlagen mit vielen Vorschaltgeräten.
