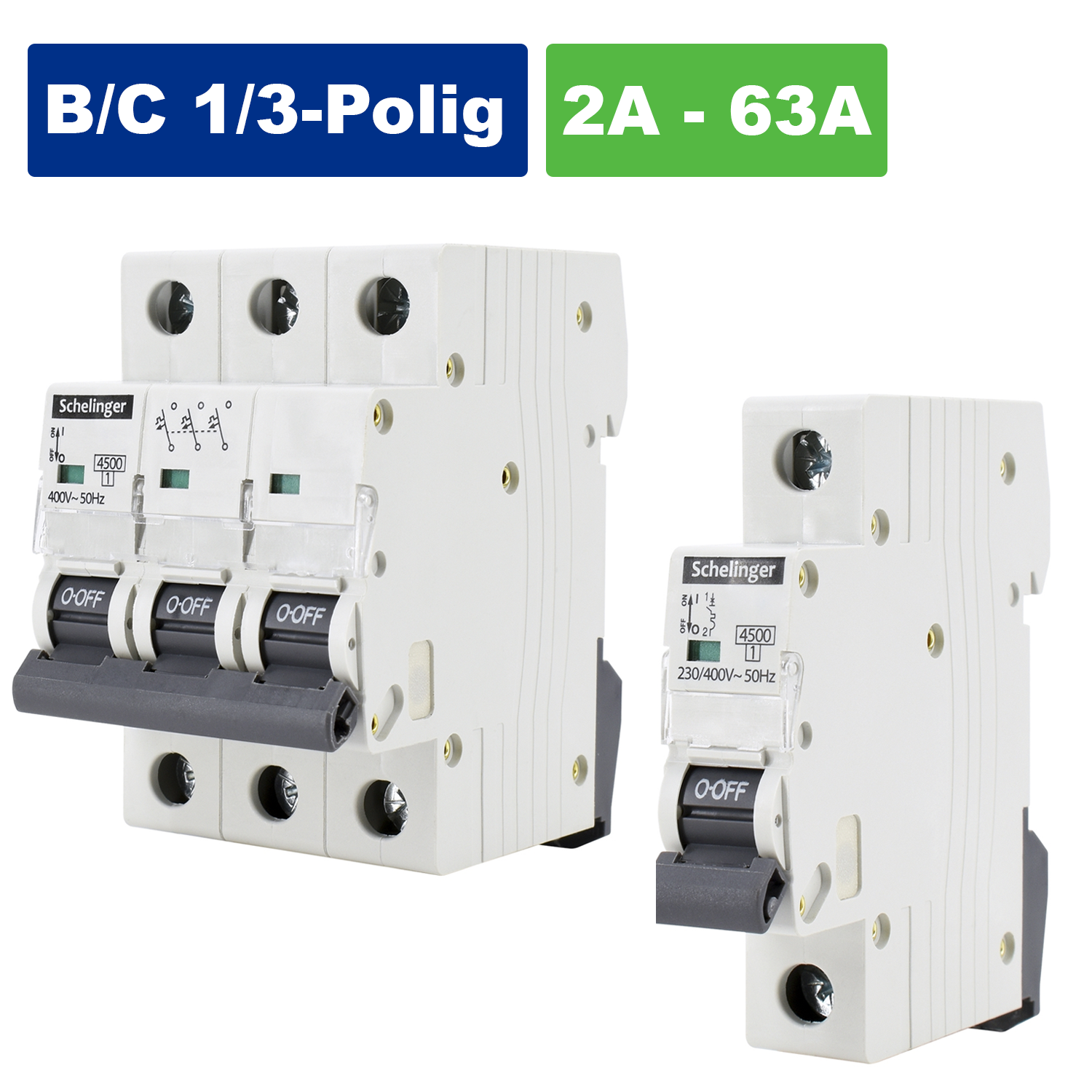

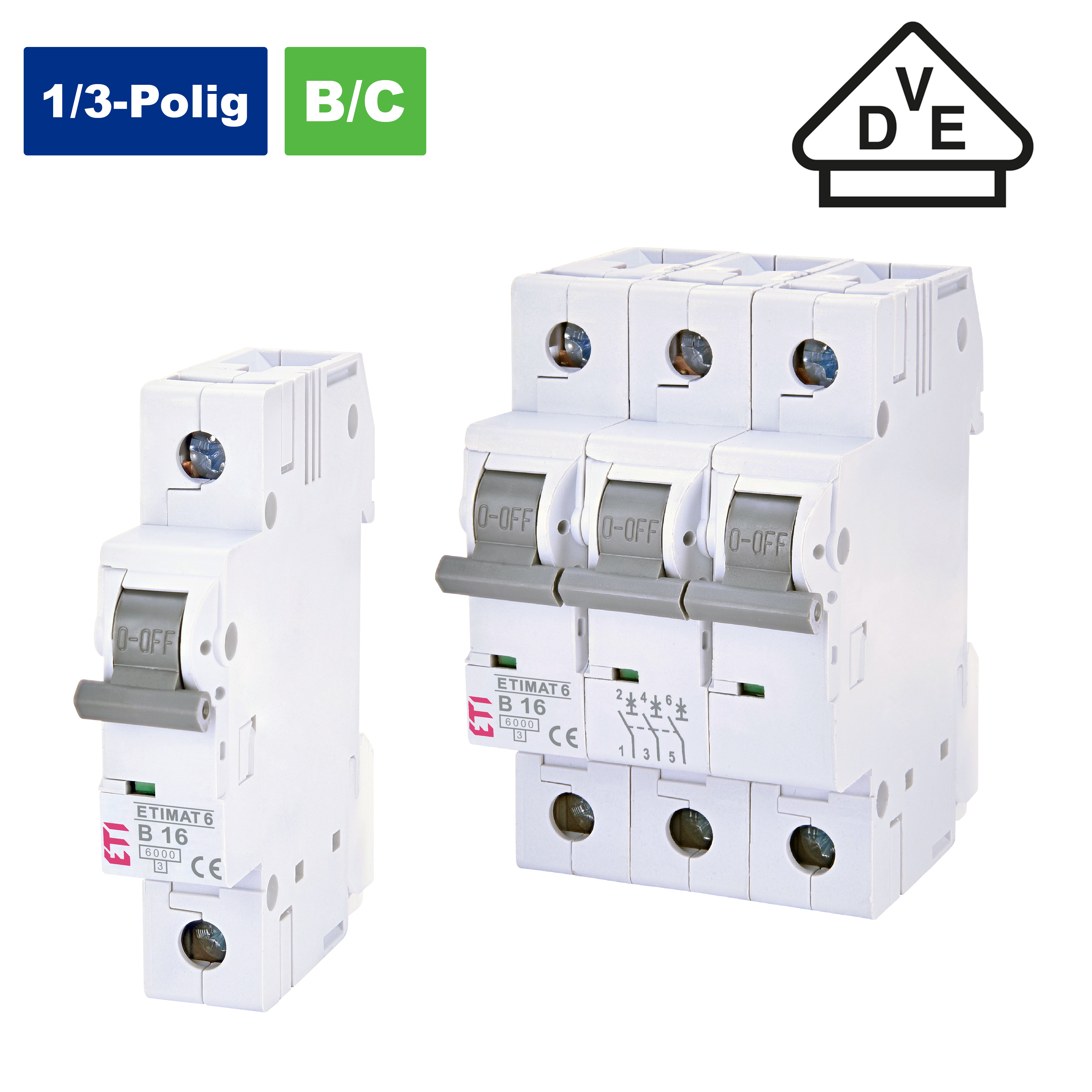

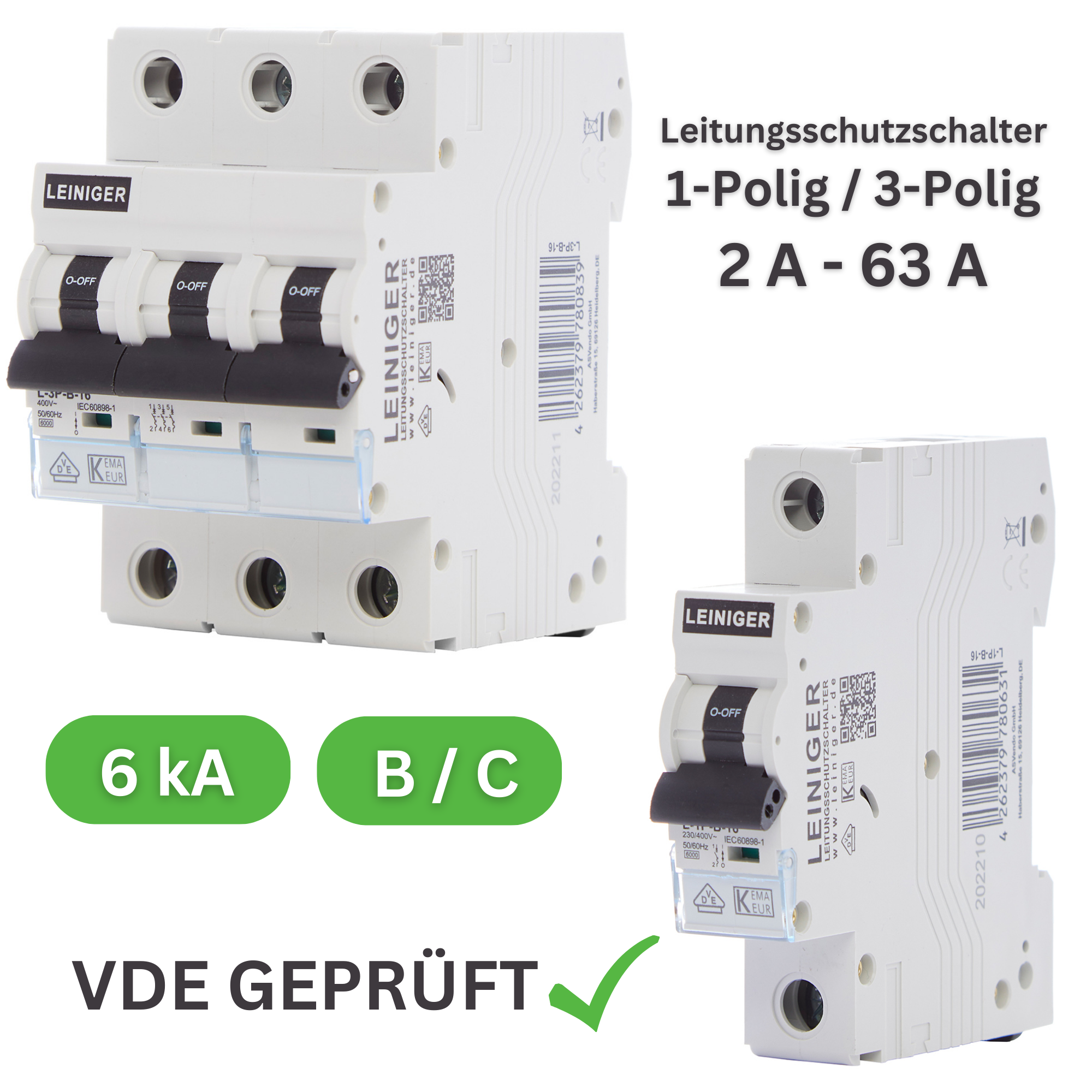

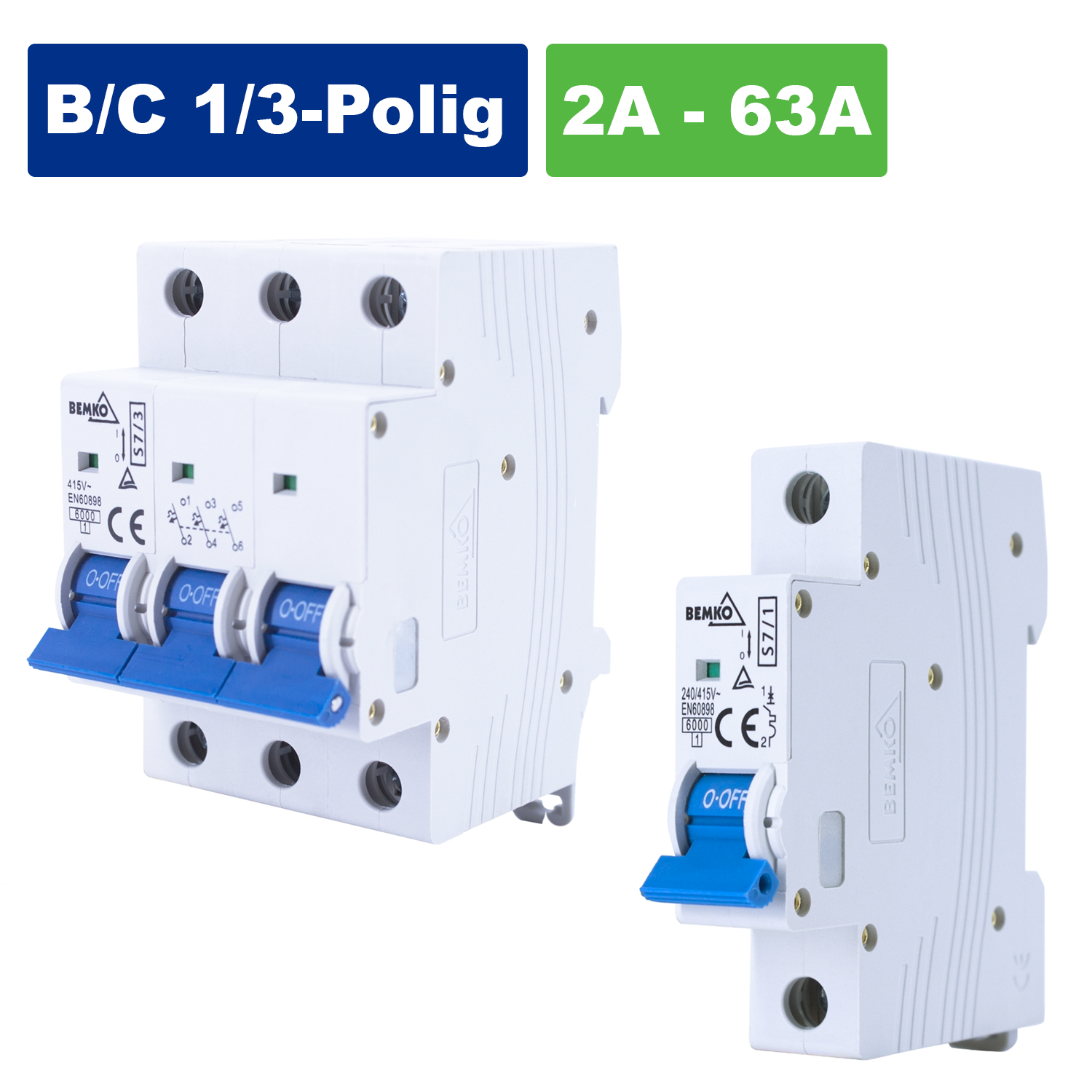

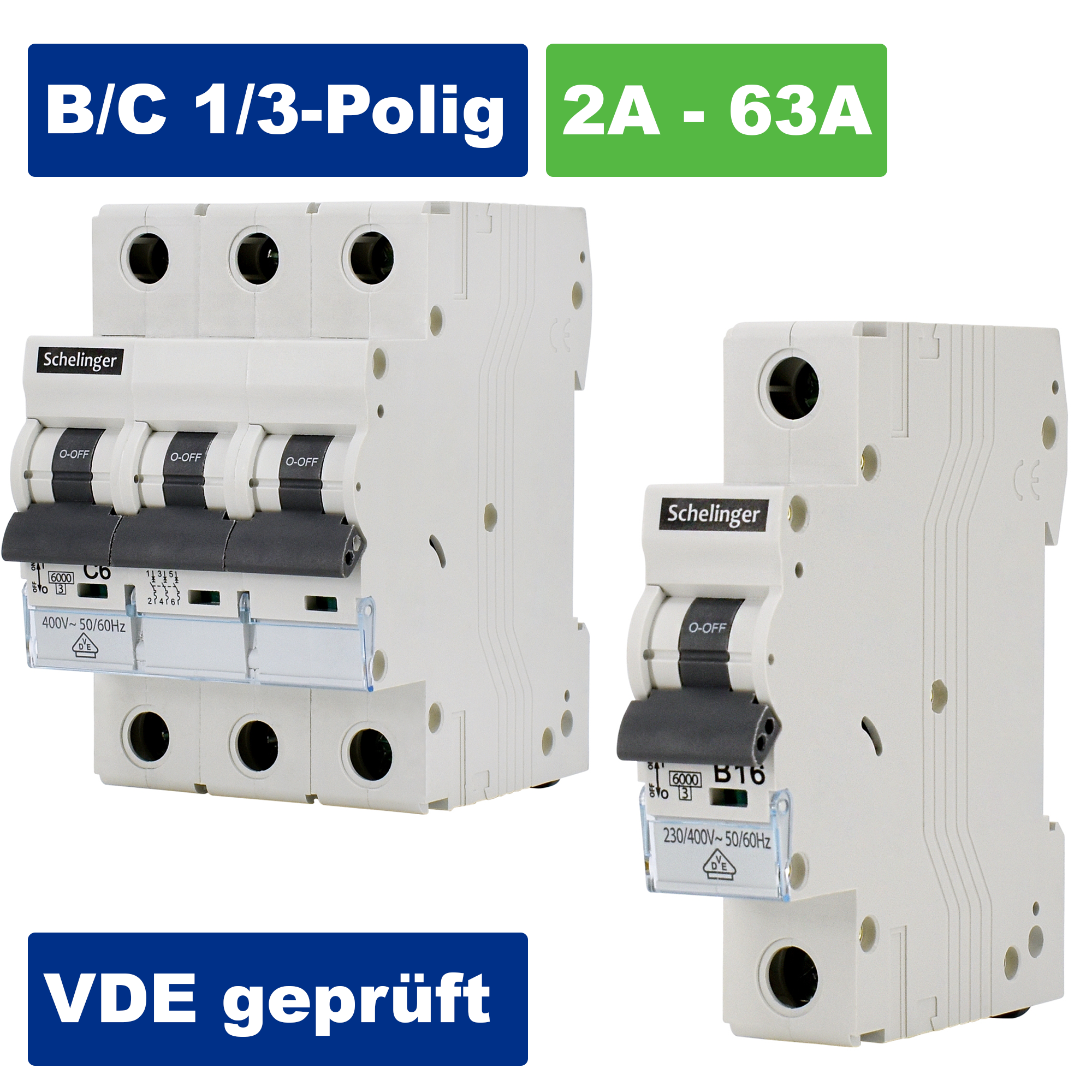

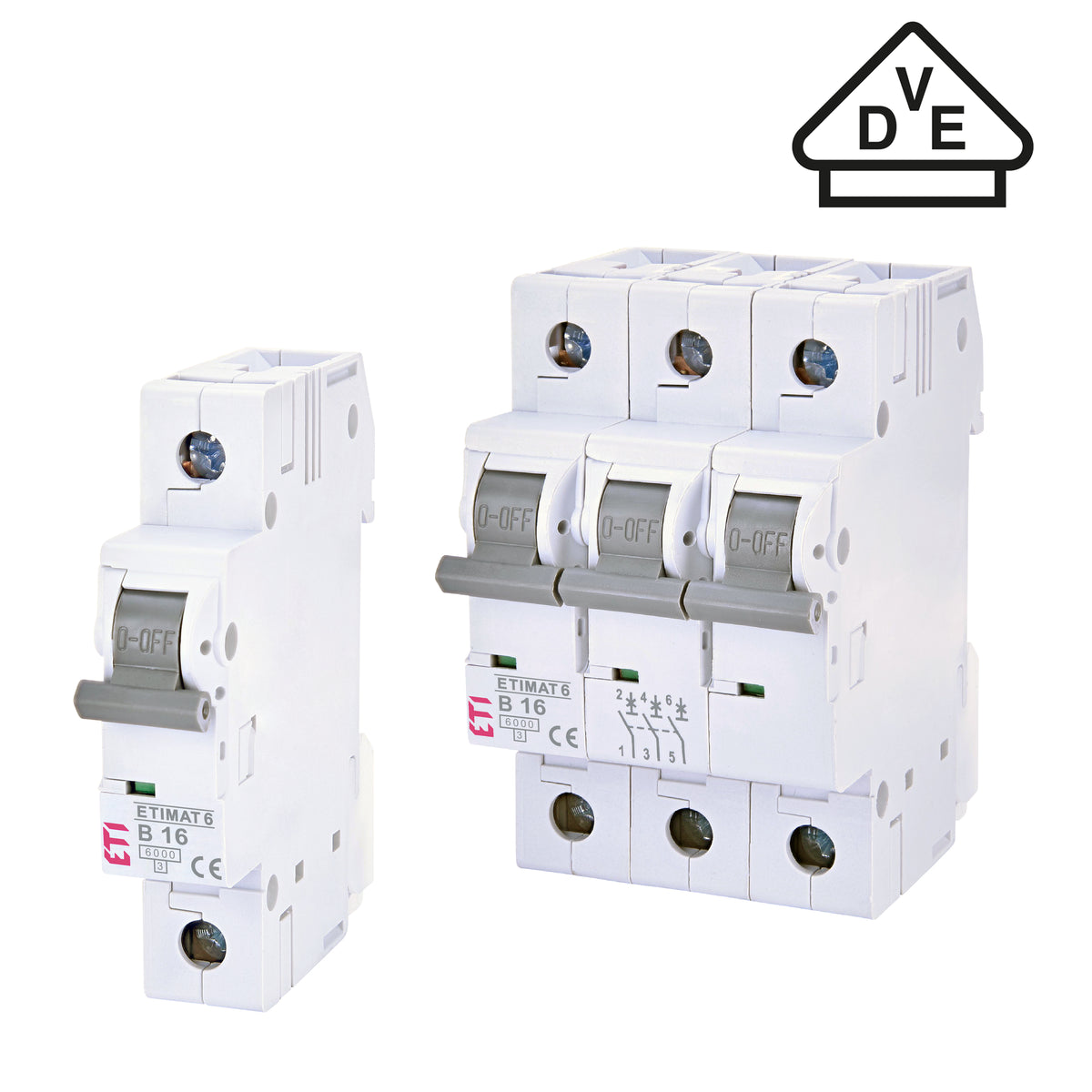

Leitungsschutzschalter 6 kA
7 Artikel

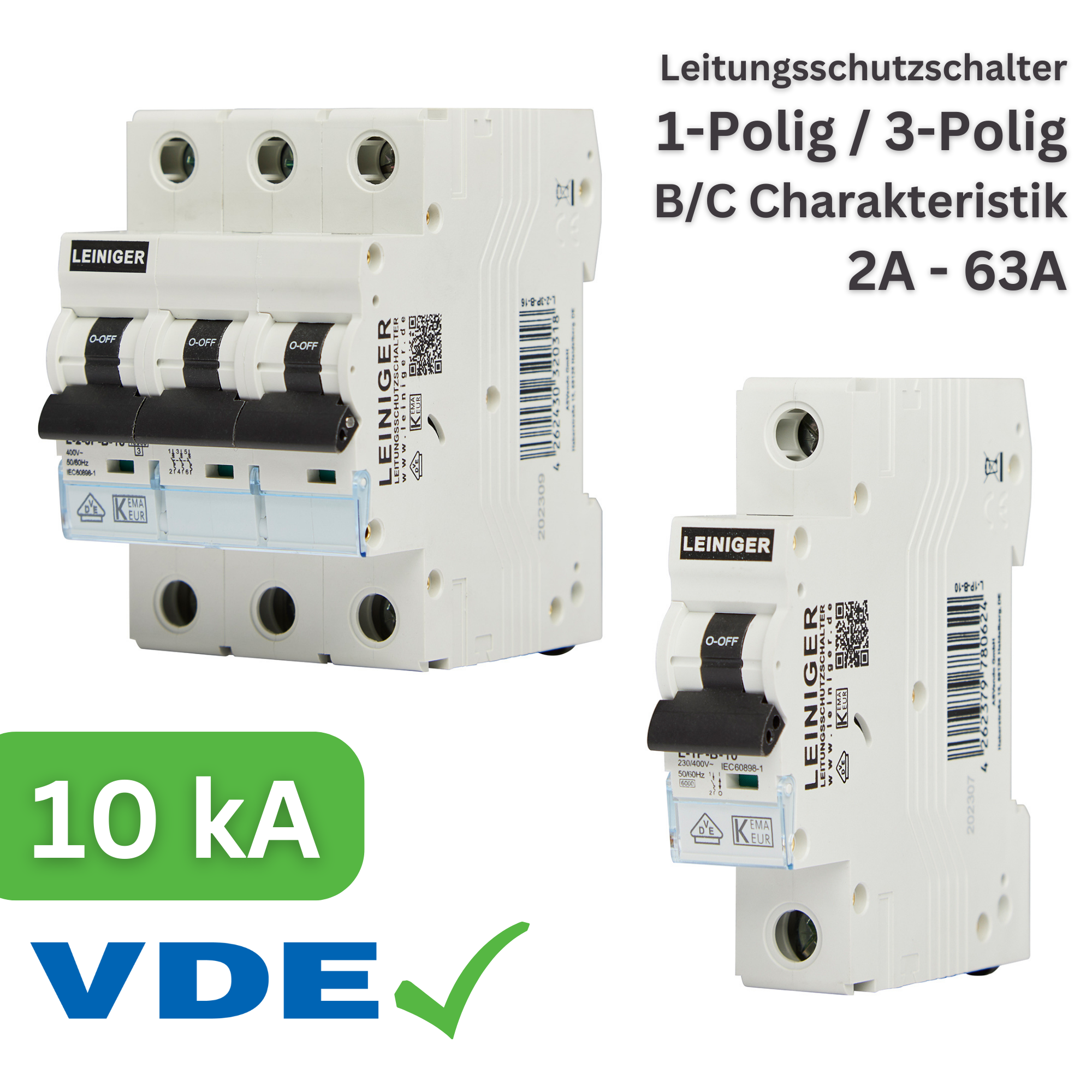

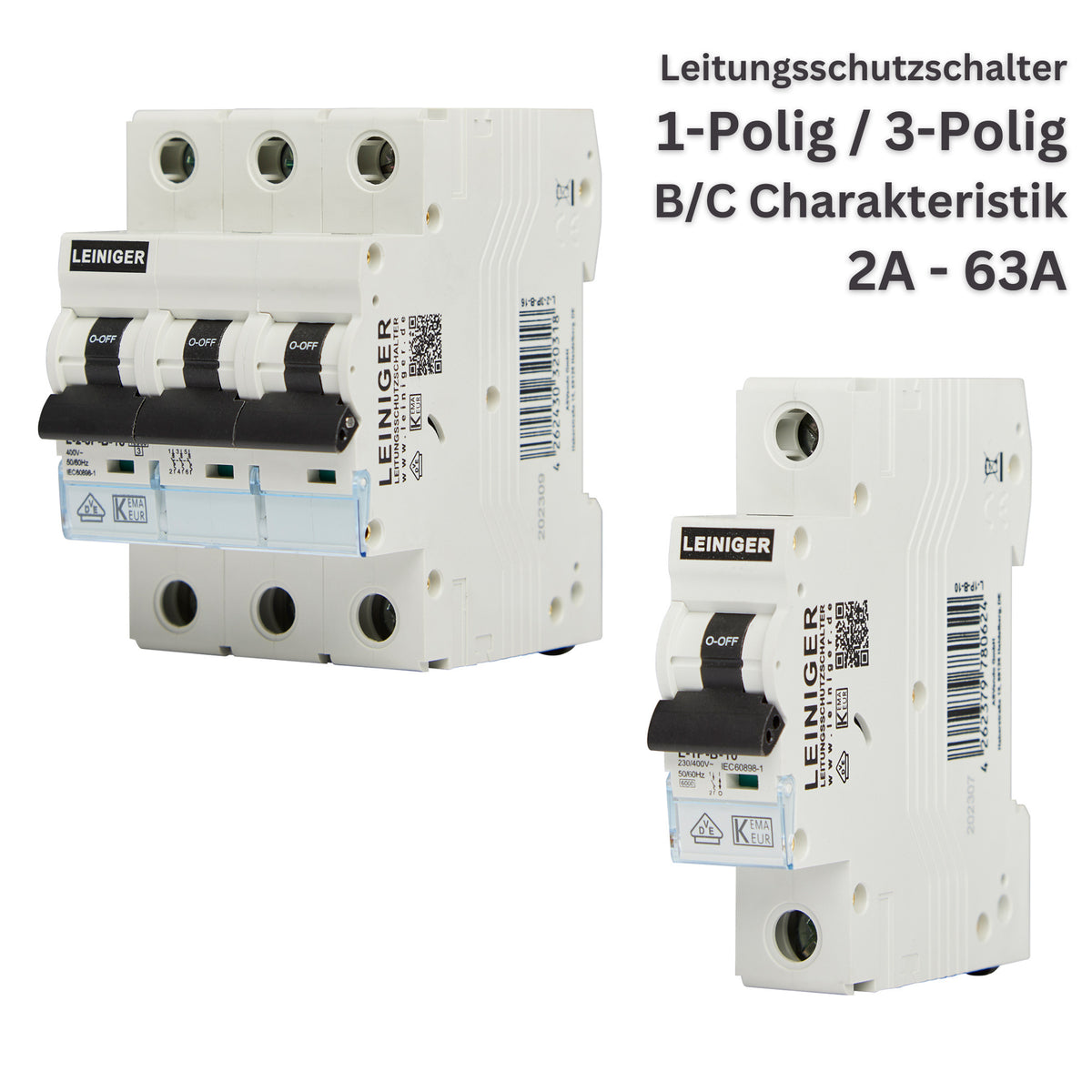

Leitungsschutzschalter 10 kA
1 Artikel
Rechner
Kabelquerschnitt berechnen
Querschnitt und passender Leitungsschutzschalter
Das ist der häufigste Denkfehler beim Kauf. Der Nennstrom eines Leitungsschutzschalters richtet sich nach dem Querschnitt und der Verlegeart der dahinterliegenden Leitung. Ein B16 gehört zu einer Leitung, die dauerhaft 16 A tragen kann — üblicherweise 1,5 mm² bei üblicher Verlegung, bei ungünstiger Häufung oder Wärmedämmung auch weniger. Ein zu großer Schalter schützt nicht mehr.
B löst im Kurzschlussbereich beim Drei- bis Fünffachen des Nennstroms aus und ist die richtige Wahl für Licht- und Steckdosenstromkreise. C löst erst beim Fünf- bis Zehnfachen aus und ist für Verbraucher mit hohem Einschaltstrom gedacht: Motoren, Transformatoren, große LED-Anlagen mit vielen Vorschaltgeräten. C in einem normalen Steckdosenstromkreis verschlechtert die Abschaltbedingung.
Das Schaltvermögen sagt, welchen Kurzschlussstrom das Gerät noch sicher beherrscht. 6 kA genügt in der üblichen Wohnungsunterverteilung. 10 kA ist dort angebracht, wo der zu erwartende Kurzschlussstrom höher liegt — nah am Hausanschluss, bei kurzen Zuleitungen und großem Querschnitt.
B löst beim Drei- bis Fünffachen des Nennstroms aus und ist der Regelfall in Wohnungen. C hält höhere Einschaltströme aus und gehört dorthin, wo Motoren, Transformatoren oder viele Vorschaltgeräte hängen.
Das ist der Kurzschlussstrom, den der Schalter sicher abschalten kann. 6 kA genügt in den meisten Wohnungsinstallationen; nahe am Hausanschluss, bei kurzen Zuleitungen mit großem Querschnitt und in gewerblichen Anlagen sind 10 kA nötig. Den maßgeblichen Wert liefert die Netzberechnung.
Der Schalter schützt die Leitung, nicht das Gerät — er muss also zum Querschnitt und zur Verlegeart passen. 1,5 mm² trägt üblicherweise 16 A, 2,5 mm² 20 bis 25 A, aber Häufung und Umgebungstemperatur senken das.
Einmal ja. Löst er erneut aus, liegt eine Überlast oder ein Fehler vor, und der gehört gesucht, nicht überbrückt.
