Die beiden Bauformen sehen ähnlich aus und dürfen nicht vertauscht werden. Die Unterputzdose wird in eine gebohrte Aussparung in Mauerwerk oder Beton gesetzt und eingegipst. Die Hohlwanddose ist für Gipskarton, Ständerwände und Holzverkleidungen gemacht: Sie hat ausklappbare Krallen, die sich beim Anziehen der Schrauben hinter die Platte legen und die Dose festziehen.
Die Krallen haben einen begrenzten Spannbereich. Für einfach beplankte Wände mit 12,5 mm genügt die Standardausführung; bei doppelter Beplankung brauchen Sie eine Dose mit größerem Spannbereich, sonst greifen die Krallen ins Leere.

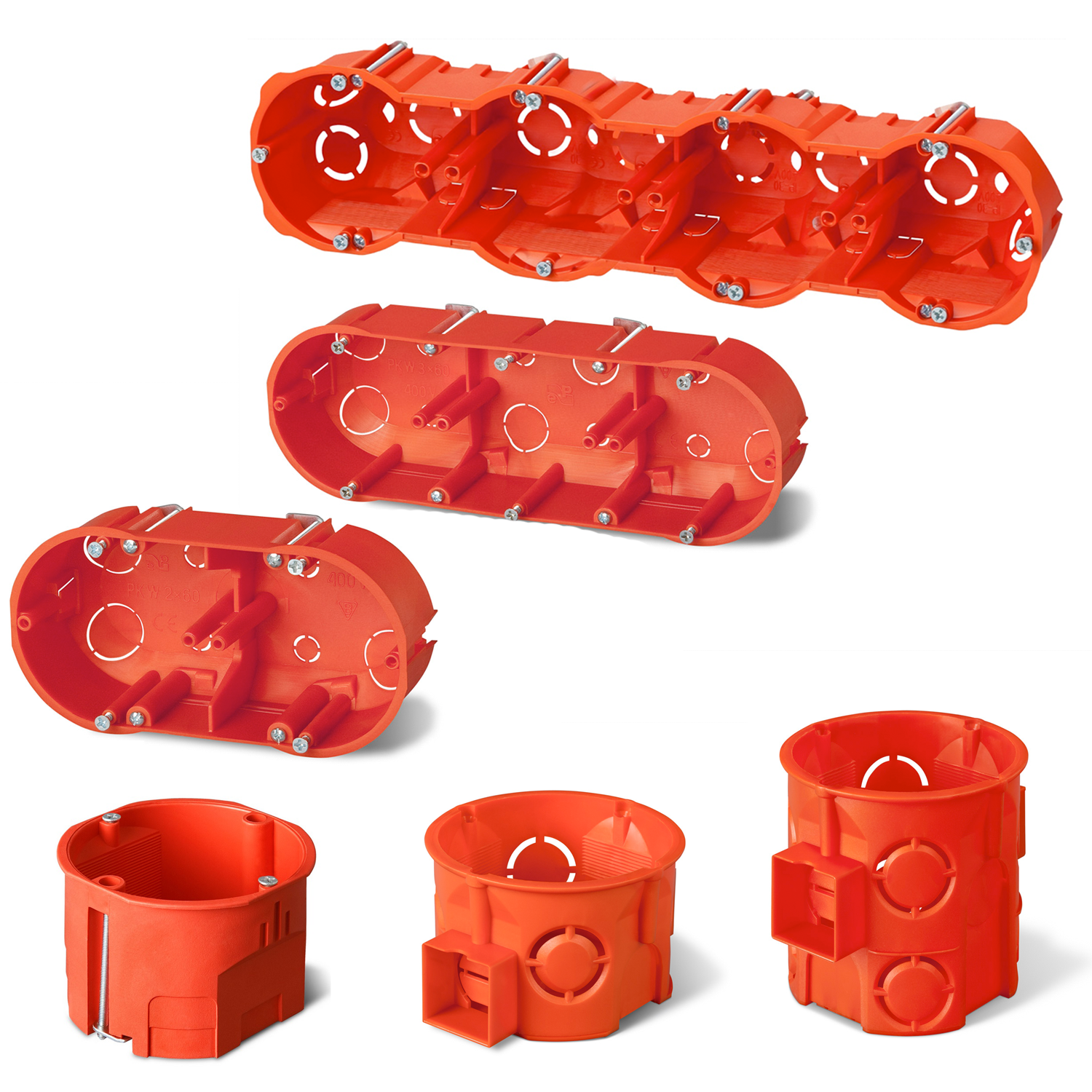

Für Kombinationen aus Steckdose und Schalter gibt es die Dosen als Zwei-, Drei- und Vierfachversion mit festem Rastermaß von 71 mm. Einzeldosen nebeneinander zu setzen führt fast immer dazu, dass die Rahmen nicht passen.
Der Bohrdurchmesser beträgt bei allen Ausführungen 68 mm.
Wird eine Dose gesetzt, bevor verputzt oder gespachtelt wird, gehört ein Putzdeckel darauf. Er hält Mörtel und Spachtelmasse aus dem Hohlraum und wird später herausgehebelt — ohne ihn ist die Dose voll und die Klemmstelle nicht mehr erreichbar. Für Mehrfachkombinationen gibt es ihn passend zur Dosenzahl.
Die genormte Aussparung misst 68 mm. Unterschiede gibt es bei der Einbautiefe: 35 mm ist der Standard, 45 mm und mehr braucht man, wenn Klemmen oder ein Dimmer hinter dem Gerät Platz finden müssen.
Die Hohlwanddose hat Krallen, die sich beim Anziehen hinter die Platte legen — sie hält in Gipskarton, Holz und anderen Ständerwänden. Die Unterputzdose wird in Mauerwerk oder Beton eingegipst. In der jeweils falschen Wand hält keine von beiden.
Der Rastermaß-Abstand beträgt 71 mm von Mitte zu Mitte. Mehrfachdosen bringen ihn bereits mit; bei einzeln gesetzten Dosen ist er von Hand einzuhalten, sonst passt kein gemeinsamer Rahmen darüber.
Die Krallen greifen üblicherweise bis etwa 25 mm Plattenstärke. Bei doppelt beplankten Wänden lohnt der Blick in die technischen Daten, sonst zieht sich die Dose beim Anziehen durch.
