Kreuzen Sie an, was am Stromkreis hängt. Der nötige Typ hängt vom möglichen Fehlerstrom ab, nicht vom Preis.
Rechner mit Erklärung öffnen Orientierung, keine Planung — Bemessung und Prüfung bleiben nach DIN VDE 0100 Sache der Elektrofachkraft.
Auf der Gleichstromseite einer PV-Anlage gelten andere Regeln als im Hausnetz. Ein Lichtbogen im Wechselstromkreis verlöscht beim Nulldurchgang von selbst; im Gleichstromkreis gibt es keinen Nulldurchgang, der Bogen brennt weiter. Deshalb dürfen dort ausschließlich Betriebsmittel eingesetzt werden, die ausdrücklich für Gleichstrom und für die Systemspannung der Anlage zugelassen sind.
Steckverbinder verschiedener Hersteller sehen gleich aus und dürfen trotzdem nicht gepaart werden. Die Kombination ist nicht geprüft, der Übergangswiderstand steigt, und die Verbindung wird über Jahre heiß. Bleiben Sie innerhalb eines Systems.
Arbeiten an der Gleichstromseite gehören zur Elektrofachkraft mit PV-Kenntnis. Module stehen bei Tageslicht immer unter Spannung.
Solarstecker werden gecrimpt, nicht gelötet — eine Lötstelle wird unter Wärme spröde und ist im Freien die häufigste Ursache für Übergangswiderstände. Für die Verriegelung braucht es den passenden Schlüssel; von Hand gezogene Verbindungen sitzen nicht sicher und öffnen sich unter Zug an der Leitung.
Die verbreitetste Steckverbindung in Photovoltaik-Anlagen, ursprünglich von Multi-Contact. Sie ist berührungssicher, verriegelt und für Gleichspannung bis 1.000 oder 1.500 Volt ausgelegt.
Fachlich nein. MC4-kompatibel heißt nicht baugleich; unterschiedliche Kontaktgeometrien führen zu Übergangswiderstand, Erwärmung und im schlechtesten Fall zum Lichtbogen. Innerhalb eines Strangs gehört ein System.
Um zwei Stränge parallel zu schalten und damit den Strom zu addieren statt der Spannung. Das erhöht den Strom im gemeinsamen Abschnitt — Leitungsquerschnitt und Sicherung müssen dazu passen.

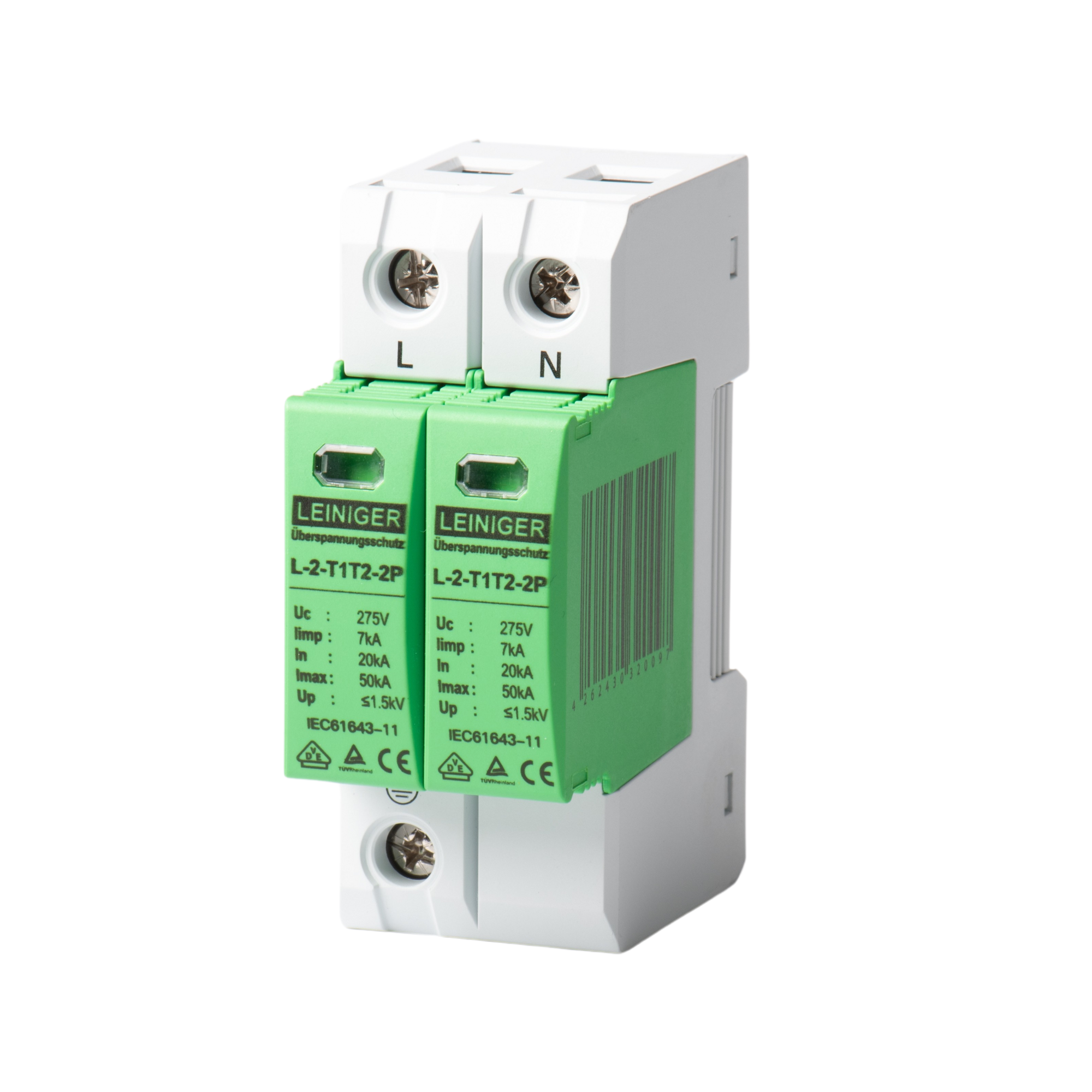

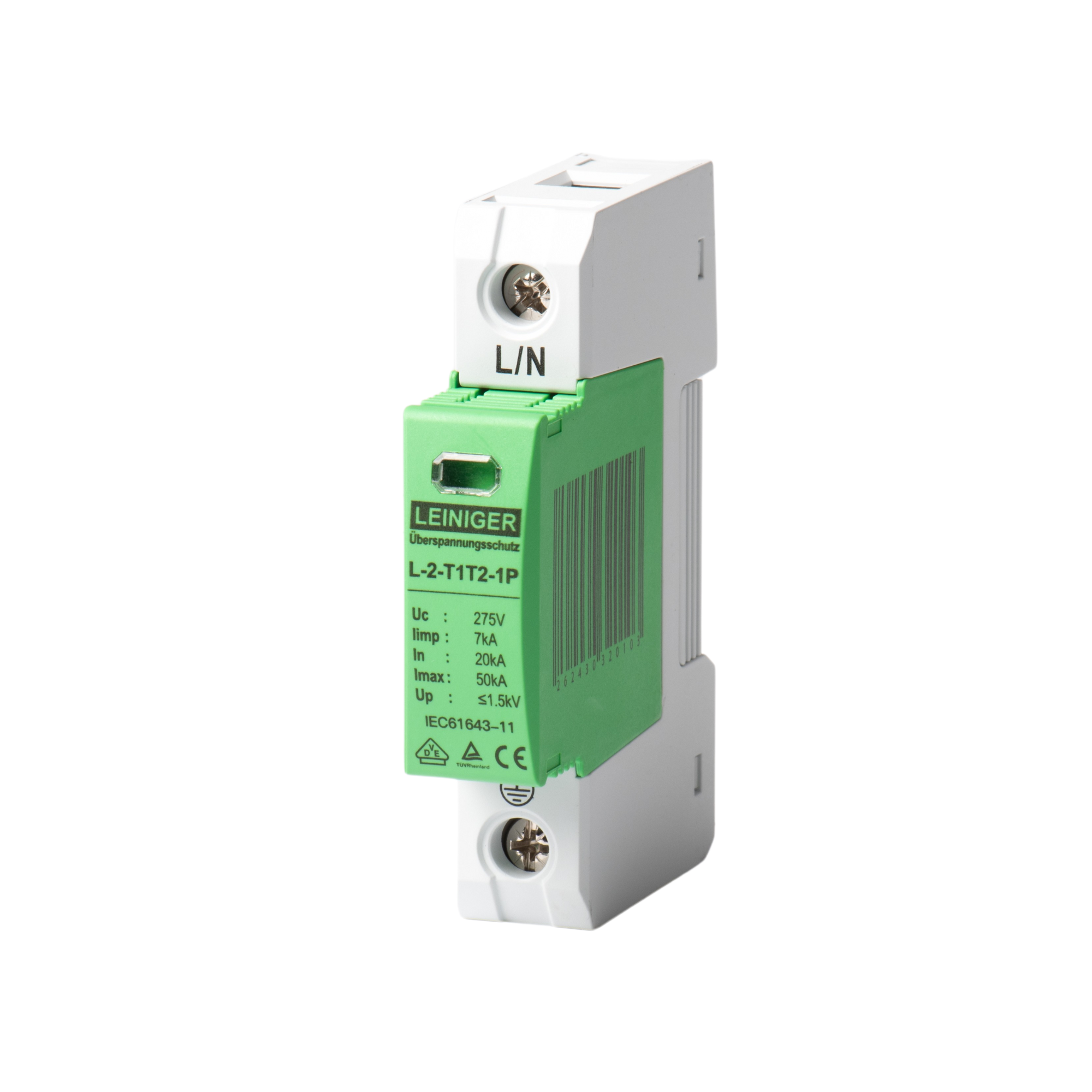

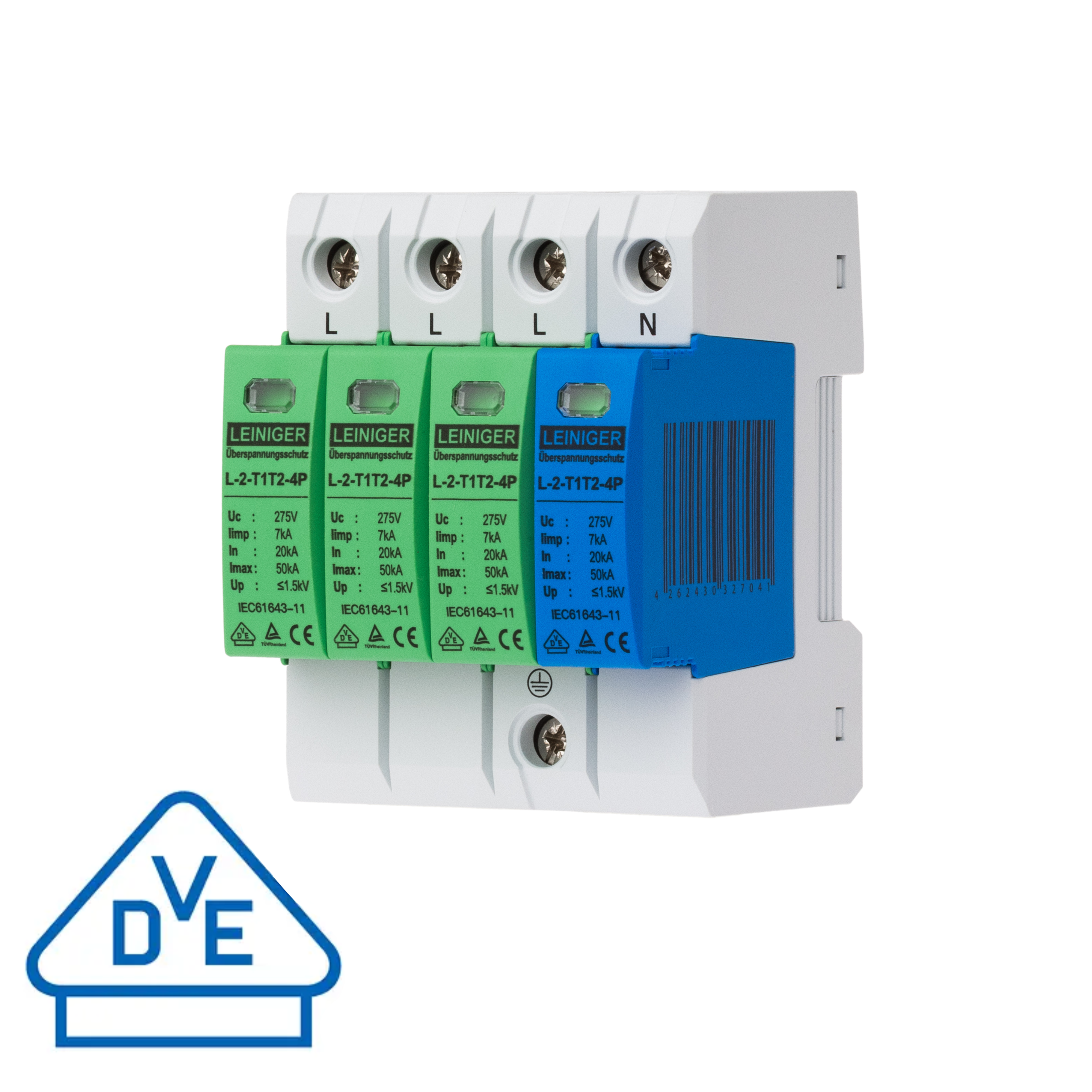

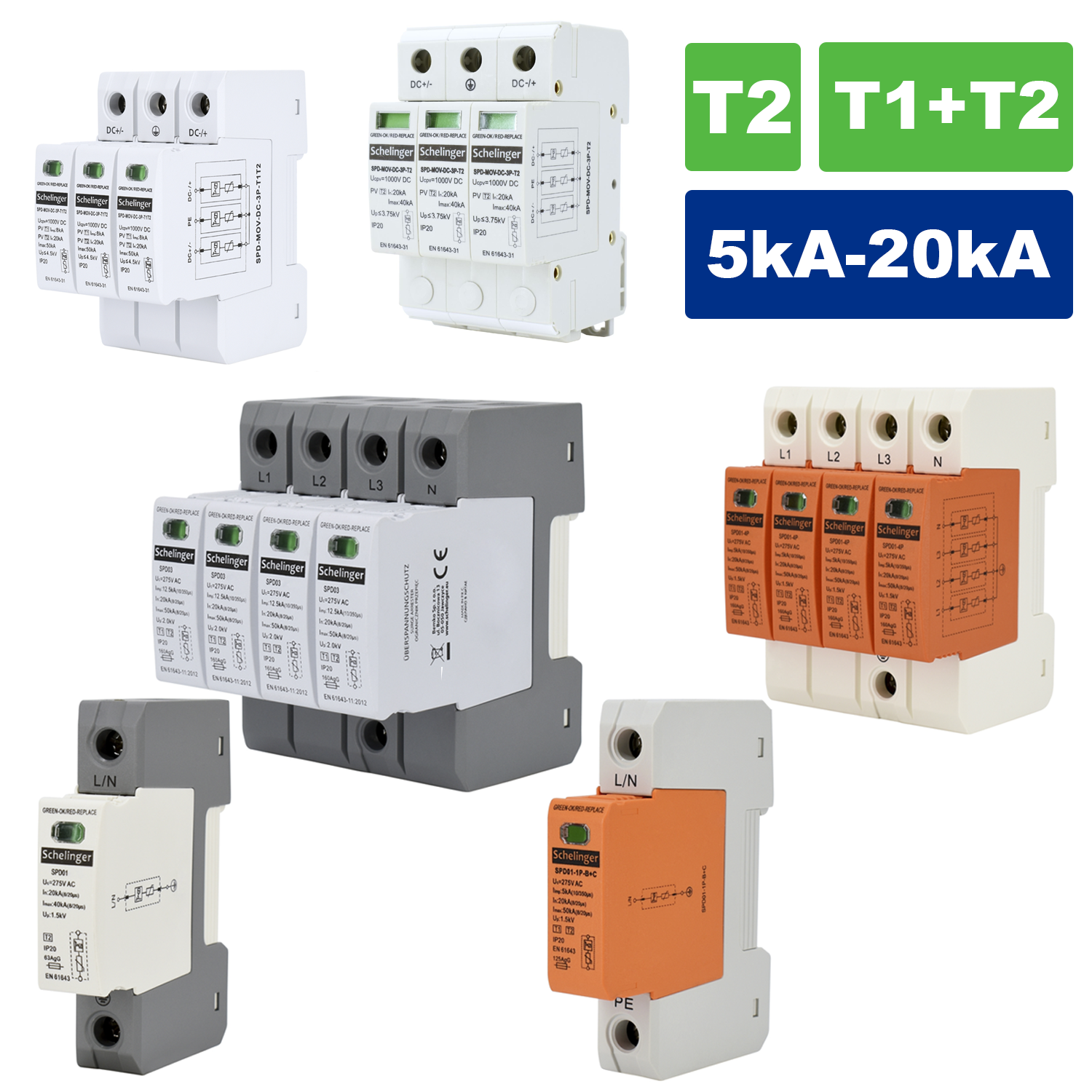

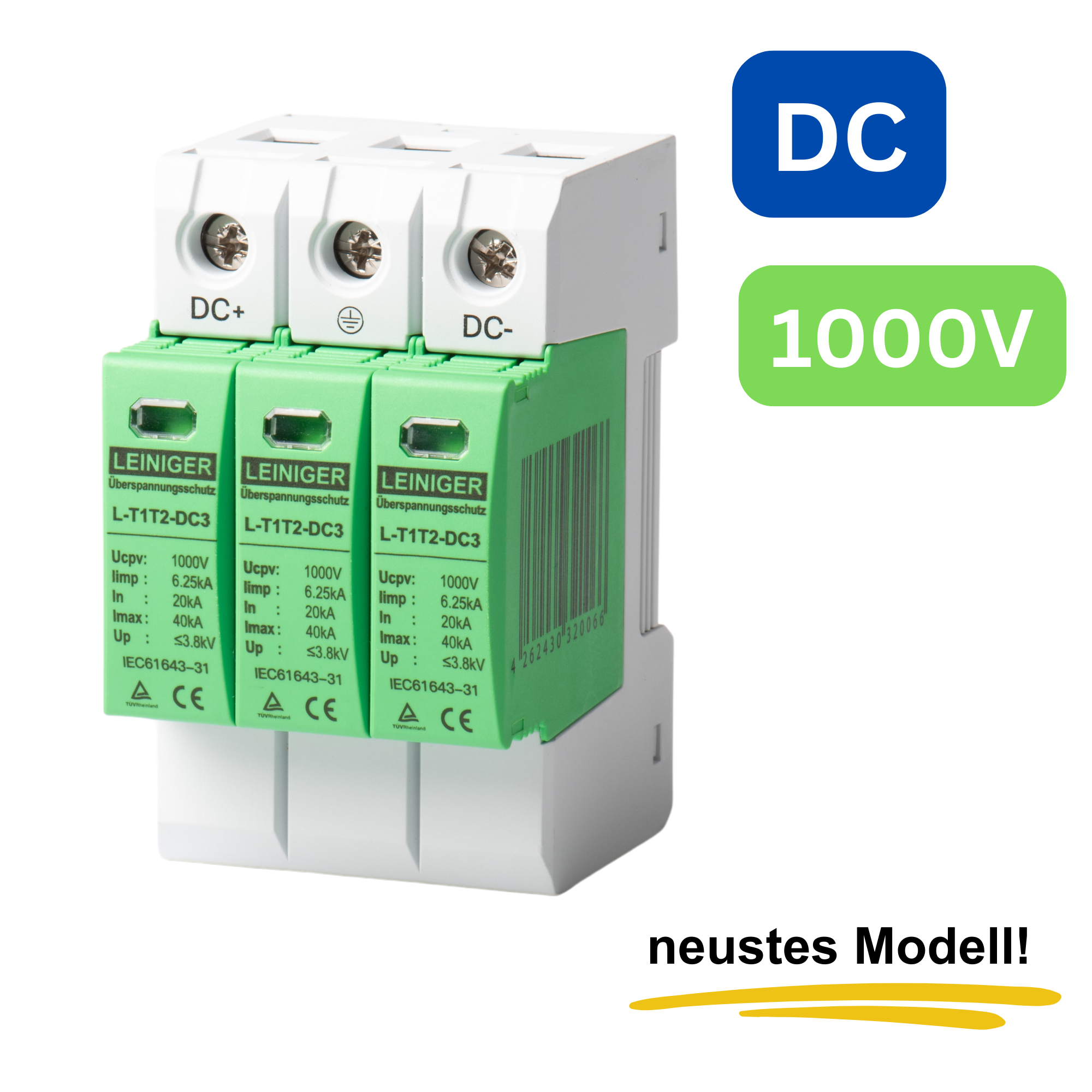

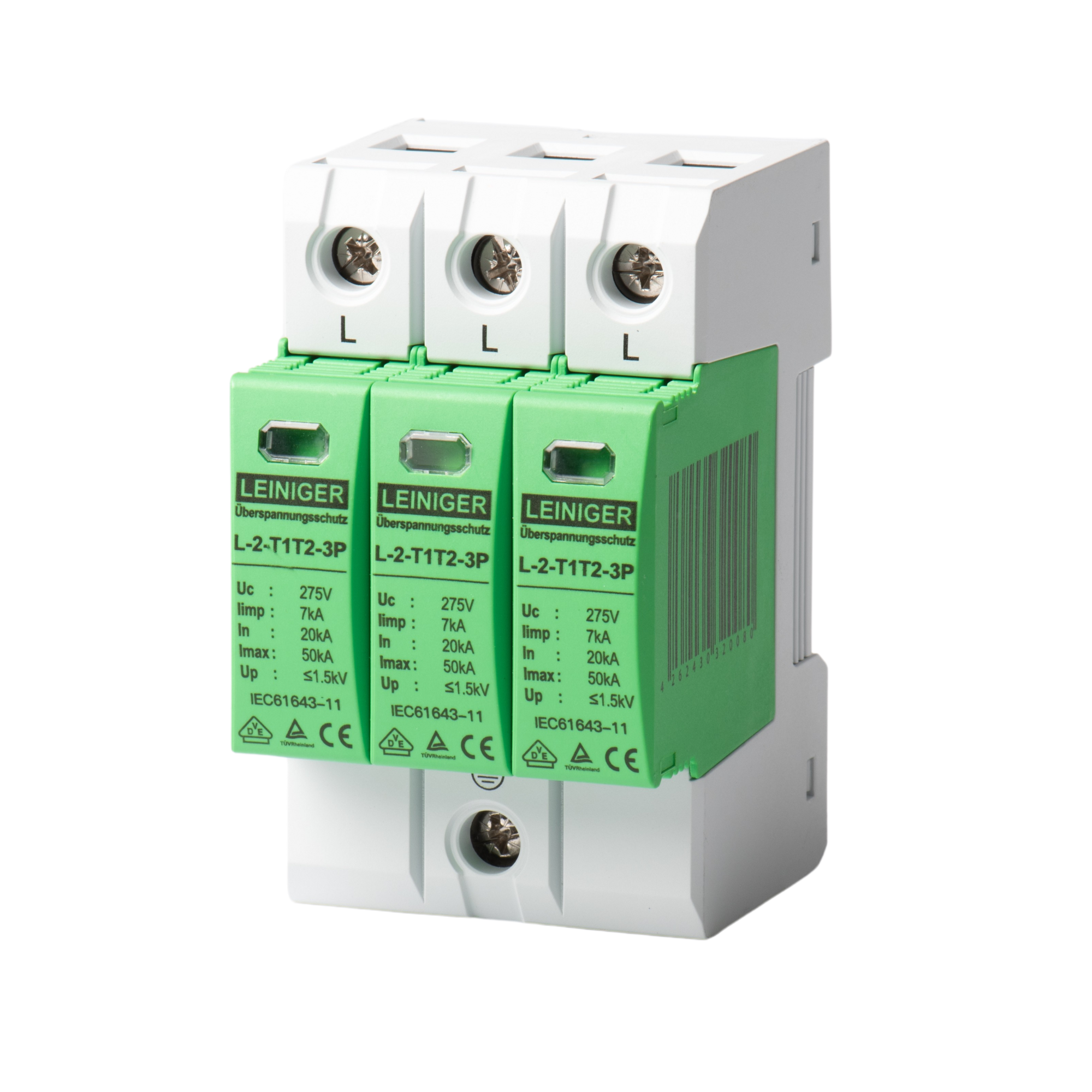

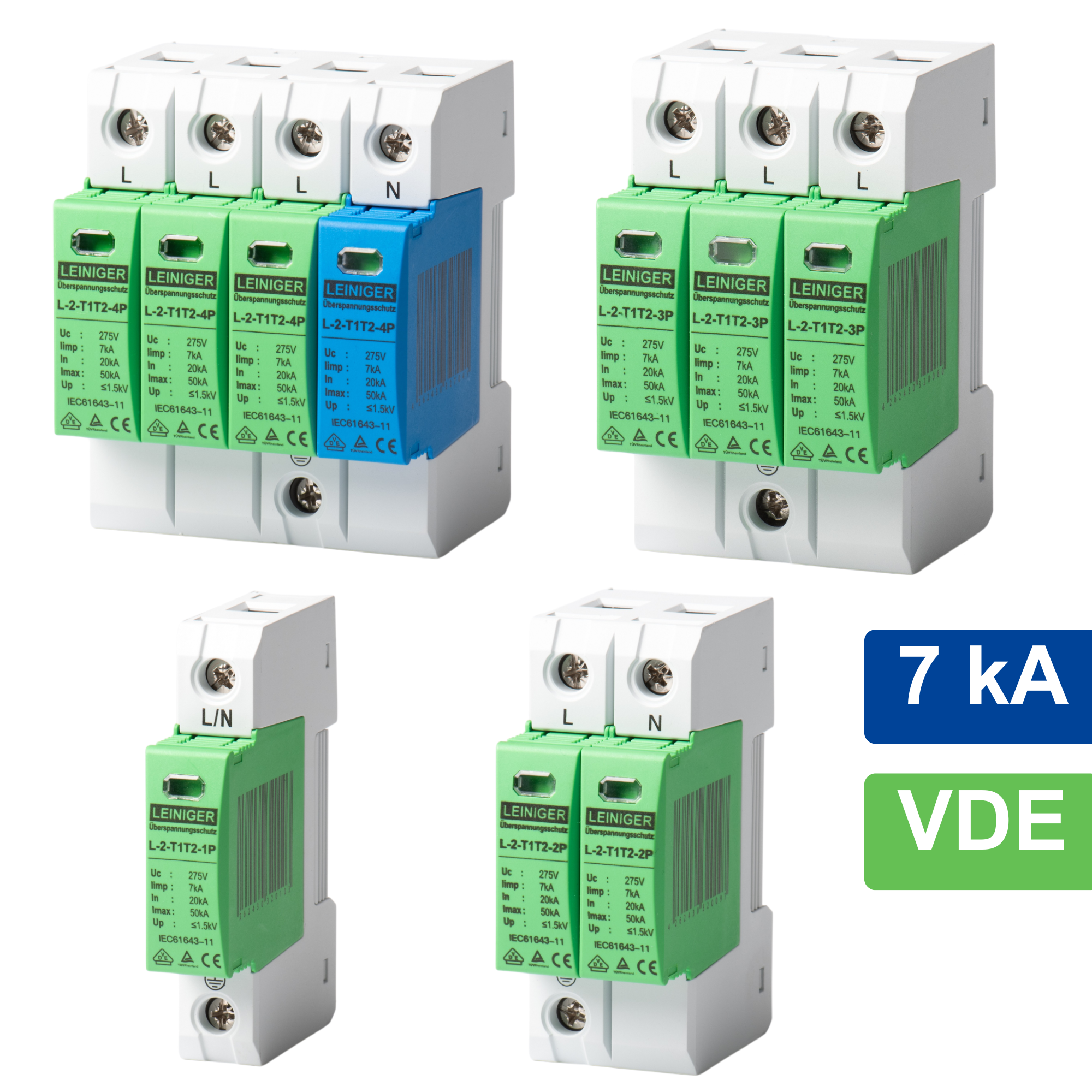

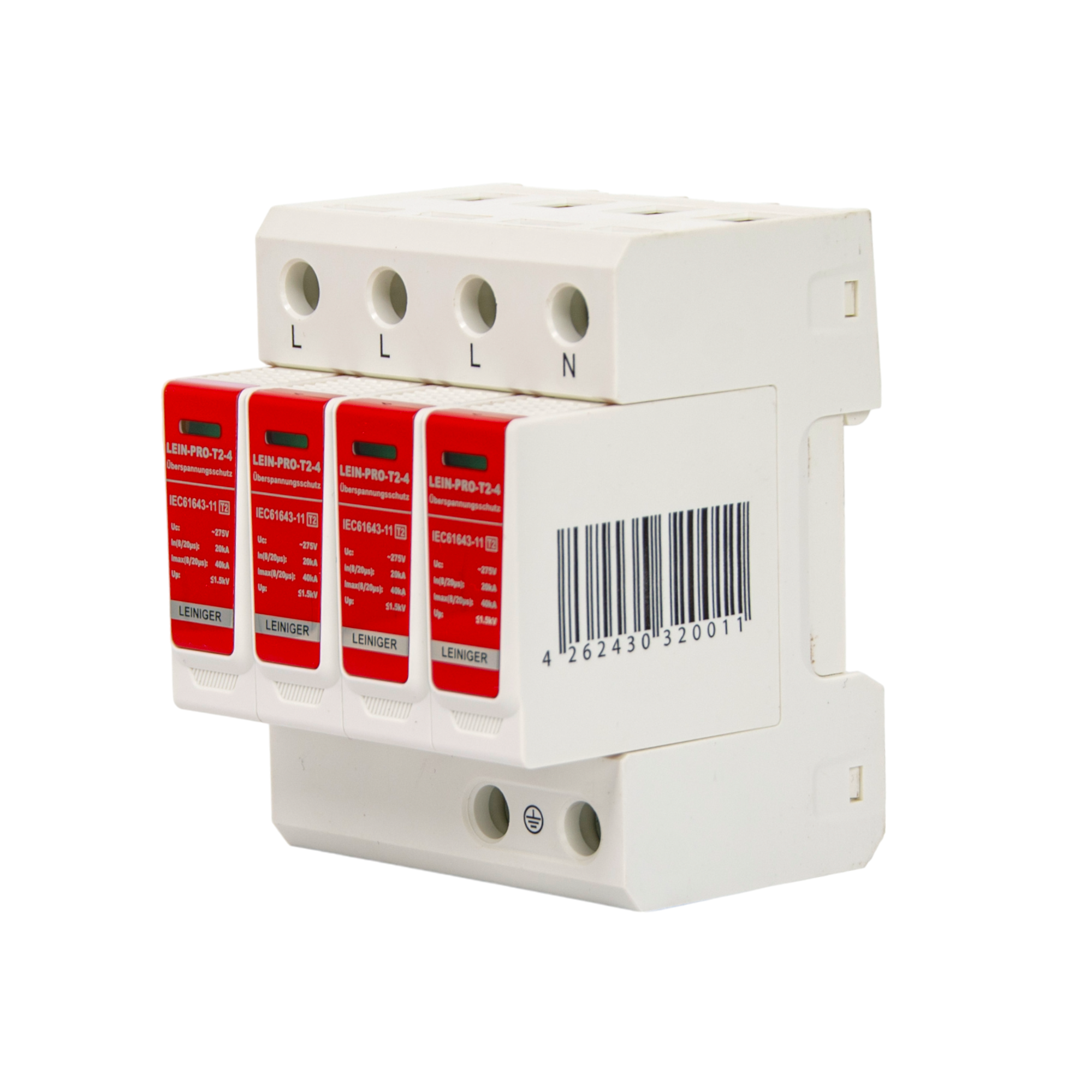

Bei Anlagen mit äußerem Blitzschutz und bei längeren DC-Leitungen ja. Der Ableiter gehört auf beide Seiten des Wechselrichters, und für die DC-Seite braucht es einen ausdrücklich für Gleichstrom geprüften Typ.
