Schaltpläne für die Elektroinstallation

Zehn eigene schematische Zeichnungen erklären fünf Anschlussprinzipien. Alle Darstellungen stehen als SVG und PNG bereit. Beachten Sie die jeweils genannten Gerätebeispiele und Anwendungsgrenzen; Auswahl, Anschluss und Prüfung gehören in die Hand einer Elektrofachkraft.

Schematische Darstellung – Ausführung durch Elektrofachkraft. Die Zeichnungen dienen der Einordnung. Auswahl, Anschluss, Messung und Schutzprüfung gehören zur Elektrofachkraft.

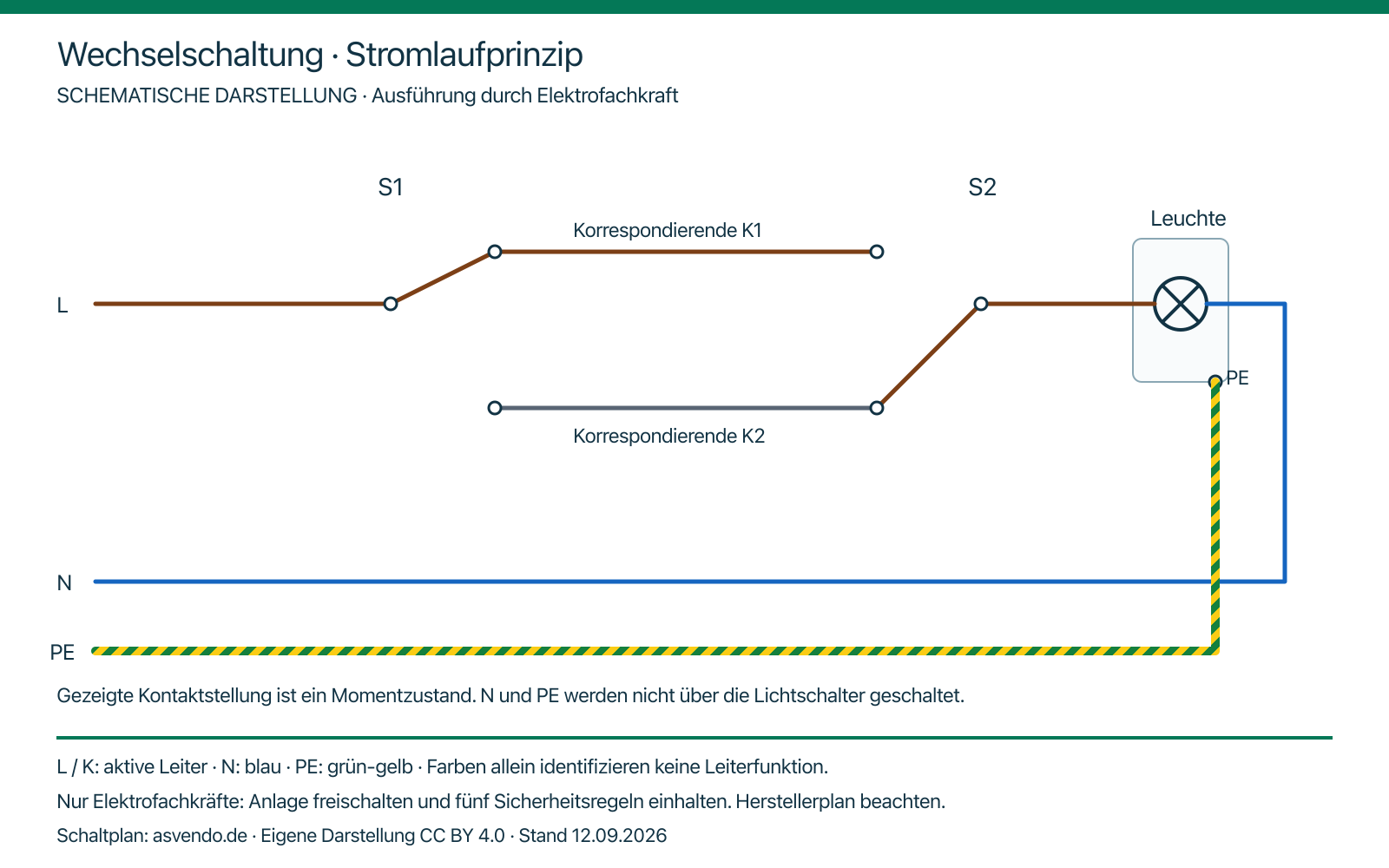

Stromlaufprinzip einer Wechselschaltung mit zwei Wechslern, zwei Korrespondierenden sowie getrennt geführtem Neutral- und Schutzleiter zur Leuchte. — Wechselschaltung
asvendo, „Wechselschaltung“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

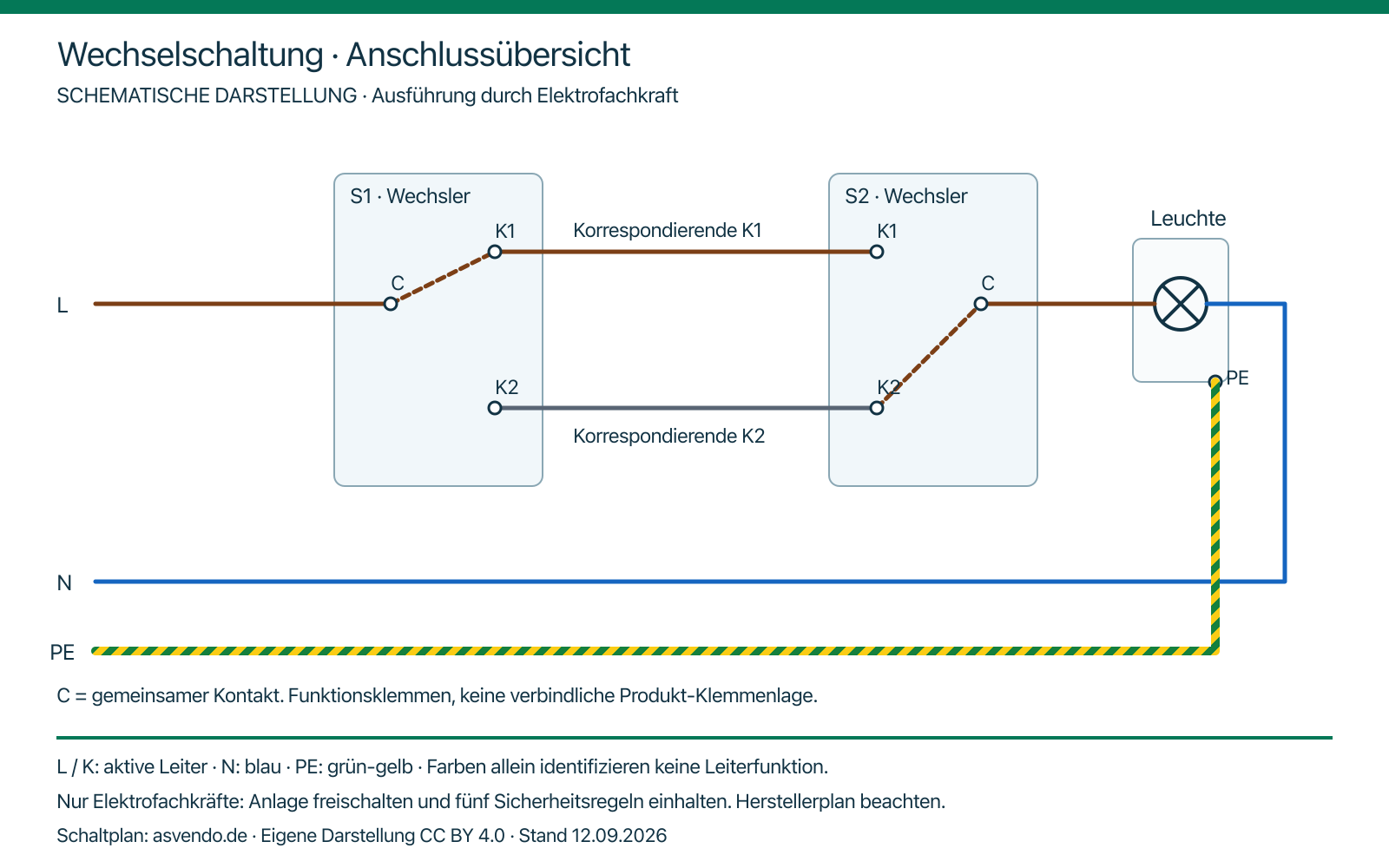

Funktionsanschlüsse einer Wechselschaltung: gemeinsamer Kontakt und beide Korrespondierenden an zwei Wechslern; N und PE getrennt zur Leuchte. — Wechselschaltung
asvendo, „Wechselschaltung“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

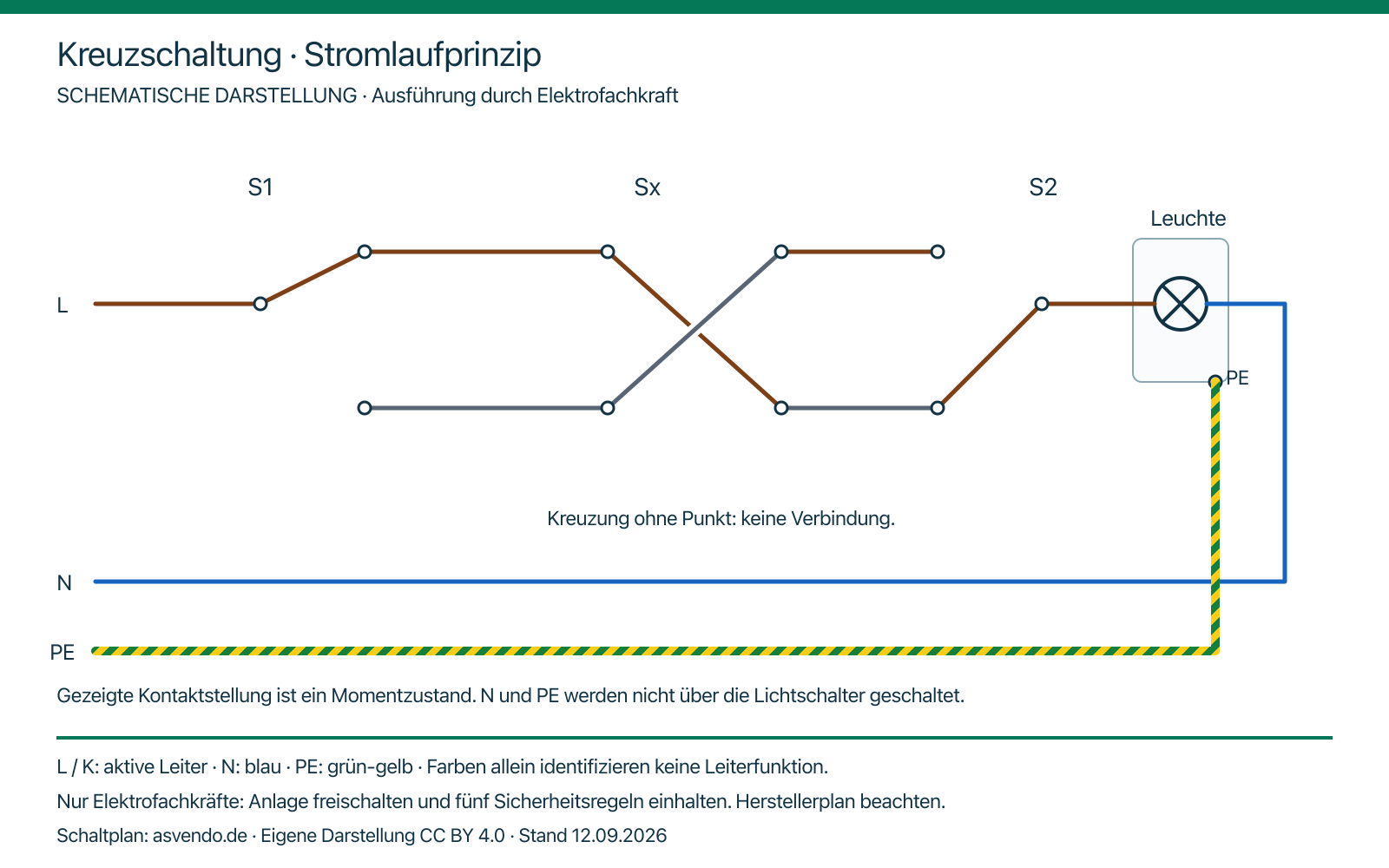

Stromlaufprinzip einer Kreuzschaltung mit zwei Wechslern, einem Kreuzschalter und getrennt geführtem Neutral- und Schutzleiter zur Leuchte. — Kreuzschaltung
asvendo, „Kreuzschaltung“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

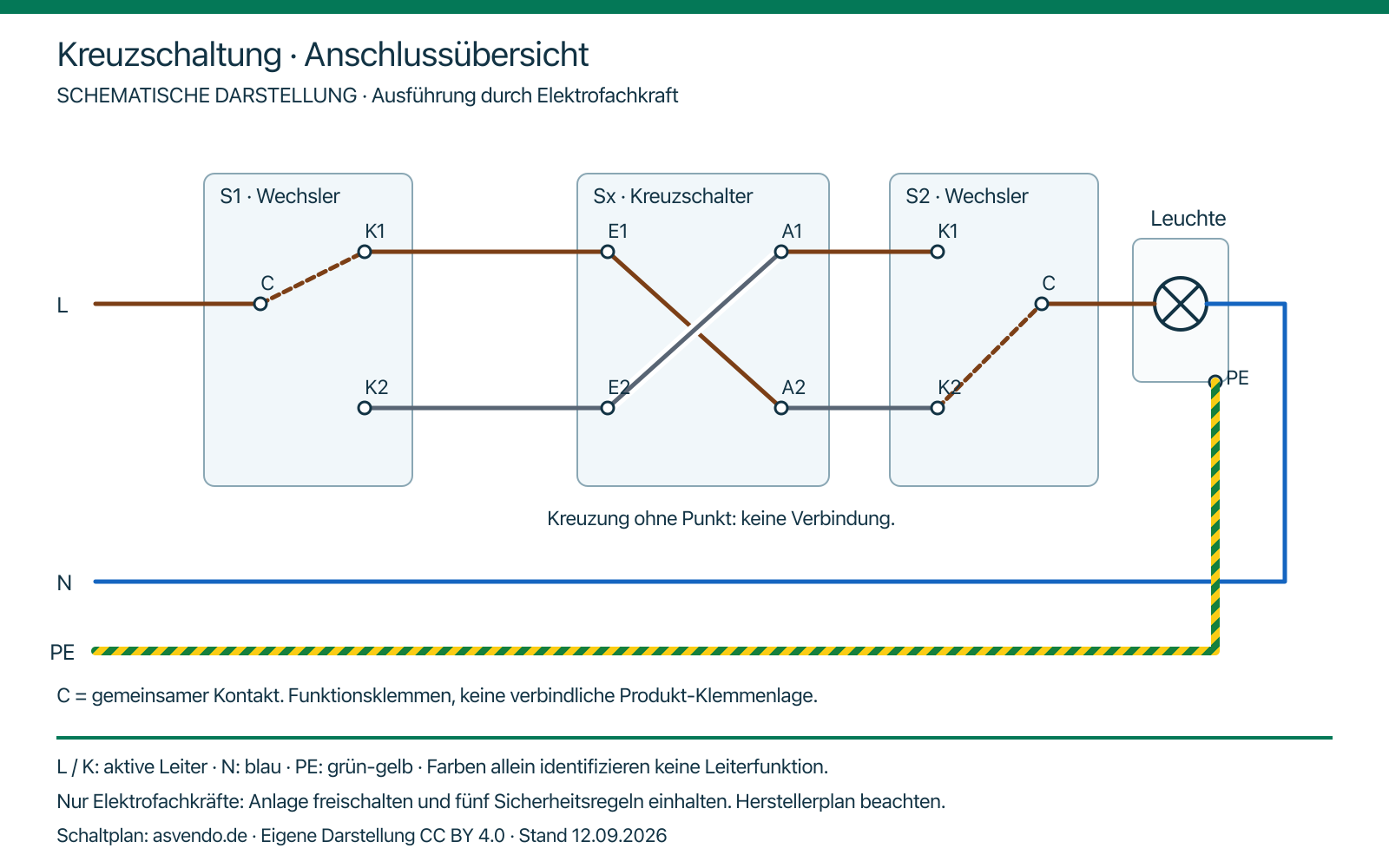

Funktionsanschlüsse einer Kreuzschaltung mit Eingangs- und Ausgangspaaren am Kreuzschalter sowie getrenntem N und PE. — Kreuzschaltung
asvendo, „Kreuzschaltung“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

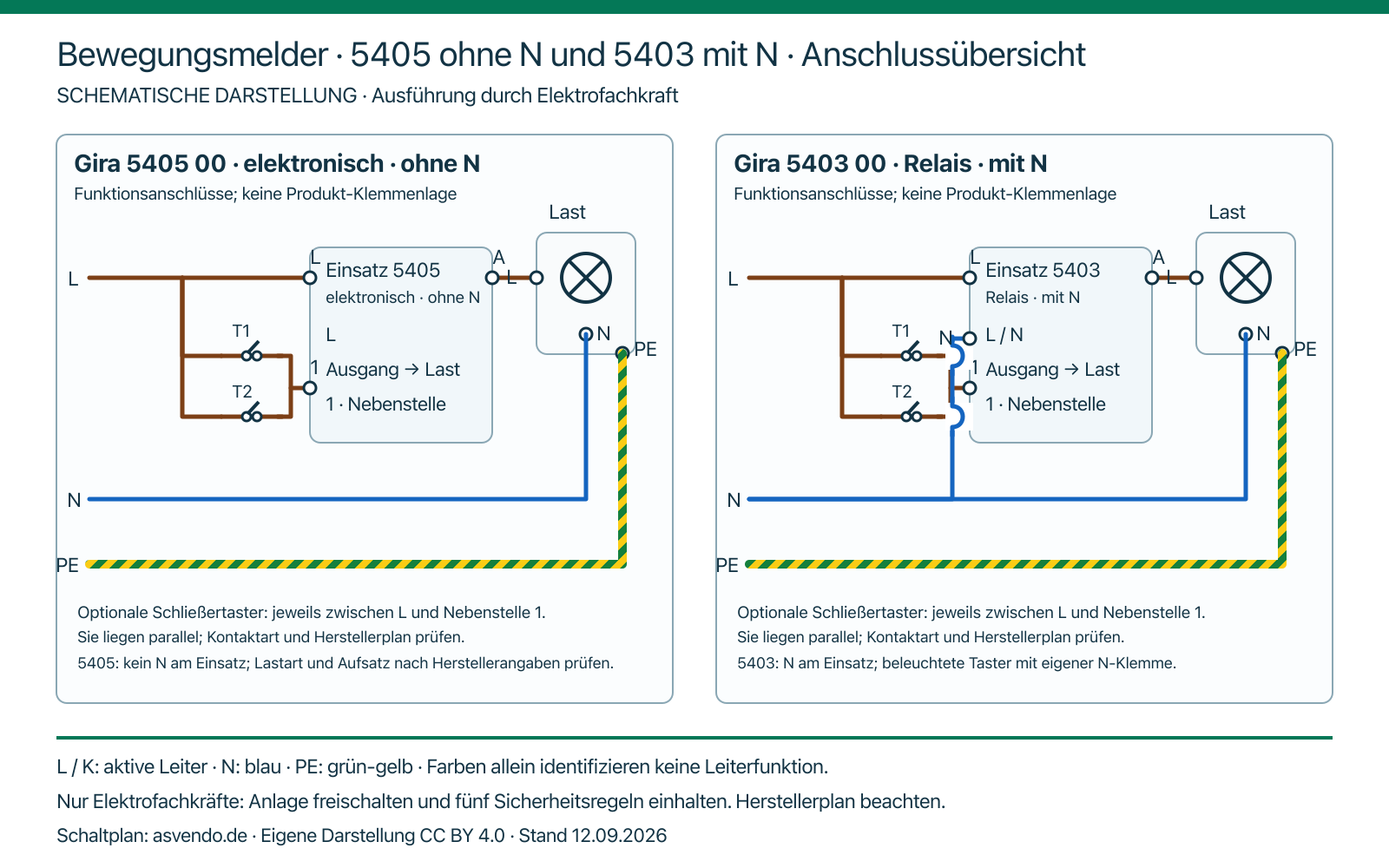

Zwei getrennte Bewegungsmelder-Prinzipien: Gira 5405 ohne Neutralleiter am Einsatz und Gira 5403 mit Neutralleiter am Einsatz; optionale Schließertaster liegen parallel zwischen L und Nebenstelle 1. — Bewegungsmelder: 5405 ohne N / 5403 mit N
asvendo, „Bewegungsmelder: 5405 ohne N / 5403 mit N“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

Funktionsanschlüsse für die getrennten Bewegungsmelder-Fälle Gira 5405 ohne N und Gira 5403 mit N, jeweils mit optionalen parallelen Schließertastern zwischen L und Nebenstelle 1. — Bewegungsmelder: 5405 ohne N / 5403 mit N
asvendo, „Bewegungsmelder: 5405 ohne N / 5403 mit N“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

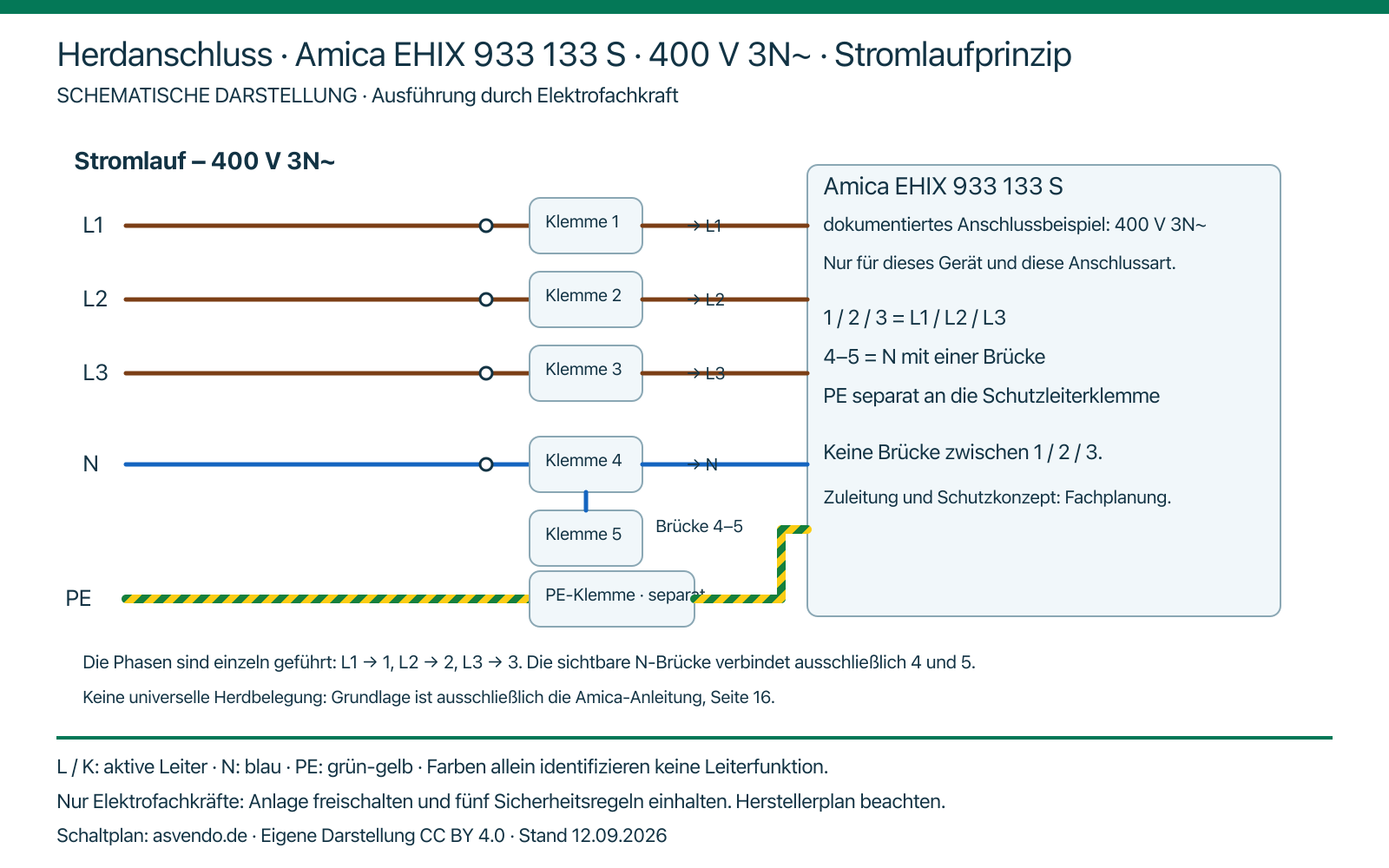

Stromlauf für das dokumentierte Amica-EHIX-933-133-S-Beispiel 400 V 3N: L1 an Klemme 1, L2 an 2, L3 an 3, Neutralleiter mit Brücke 4–5 und PE separat. — Herdanschluss: Amica 400 V 3N~
asvendo, „Herdanschluss: Amica 400 V 3N~“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

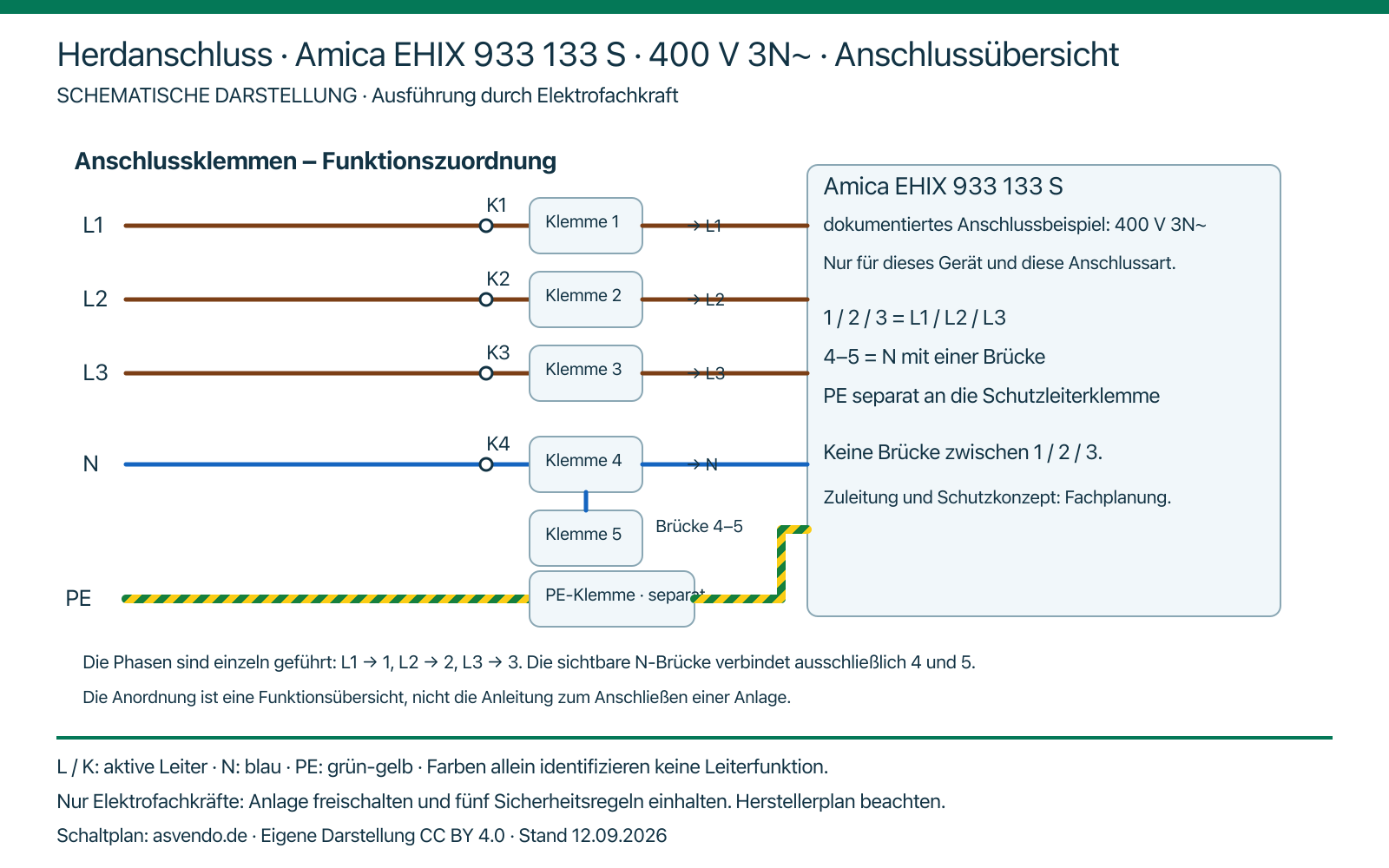

Funktionsübersicht der Anschlussklemmen eines Amica EHIX 933 133 S für 400 V 3N: 1, 2 und 3 für die drei Außenleiter, 4–5 für N mit Brücke und PE separat. — Herdanschluss: Amica 400 V 3N~
asvendo, „Herdanschluss: Amica 400 V 3N~“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

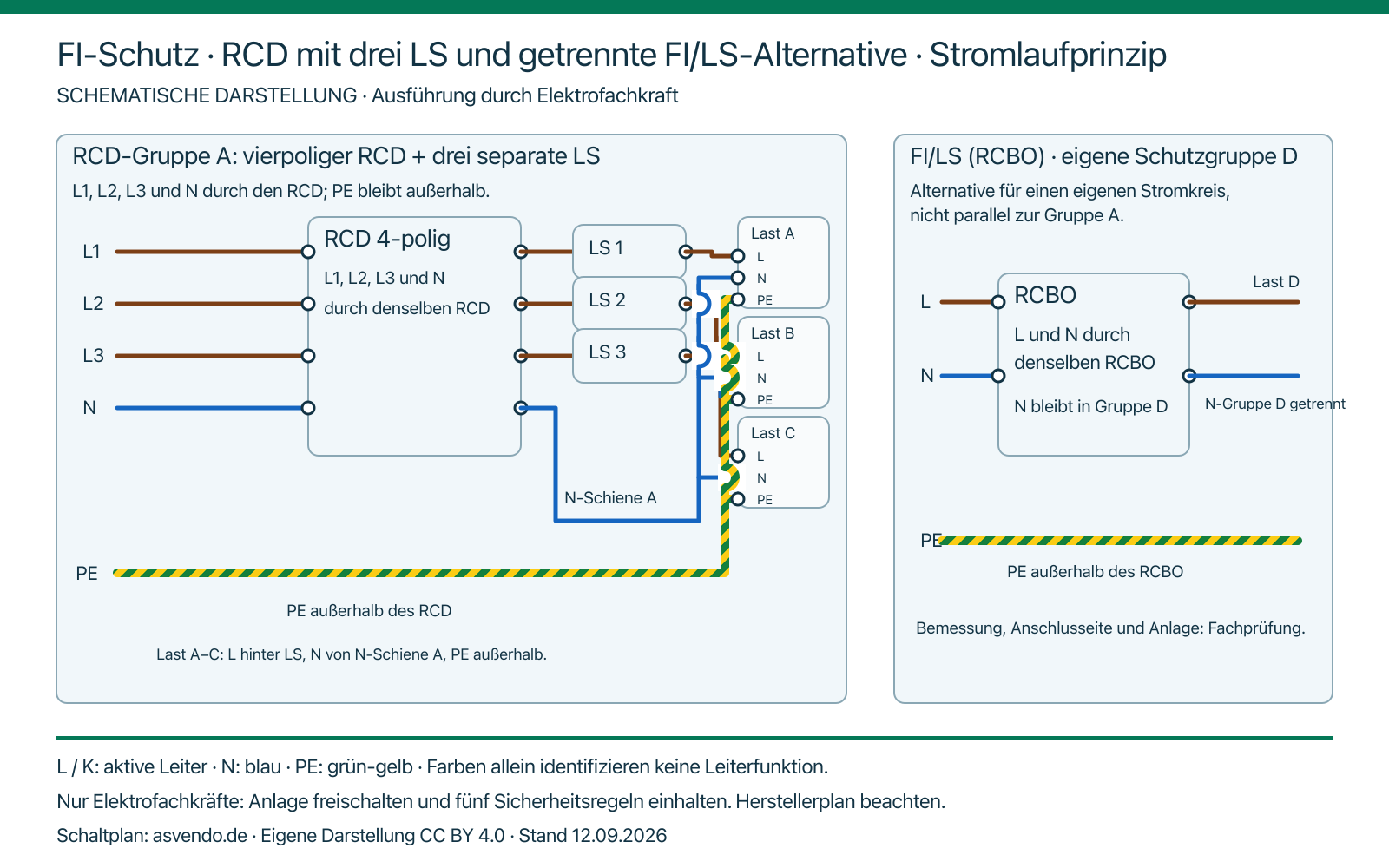

Vierpoliger RCD mit L1, L2, L3 und N, drei einzelnen LS-Abgängen und einer separaten FI/LS-Alternative mit eigener Neutralleitergruppe; PE liegt außerhalb der Schutzgeräte. — FI-Schutz: RCD + LS und FI/LS-Alternative
asvendo, „FI-Schutz: RCD + LS und FI/LS-Alternative“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0

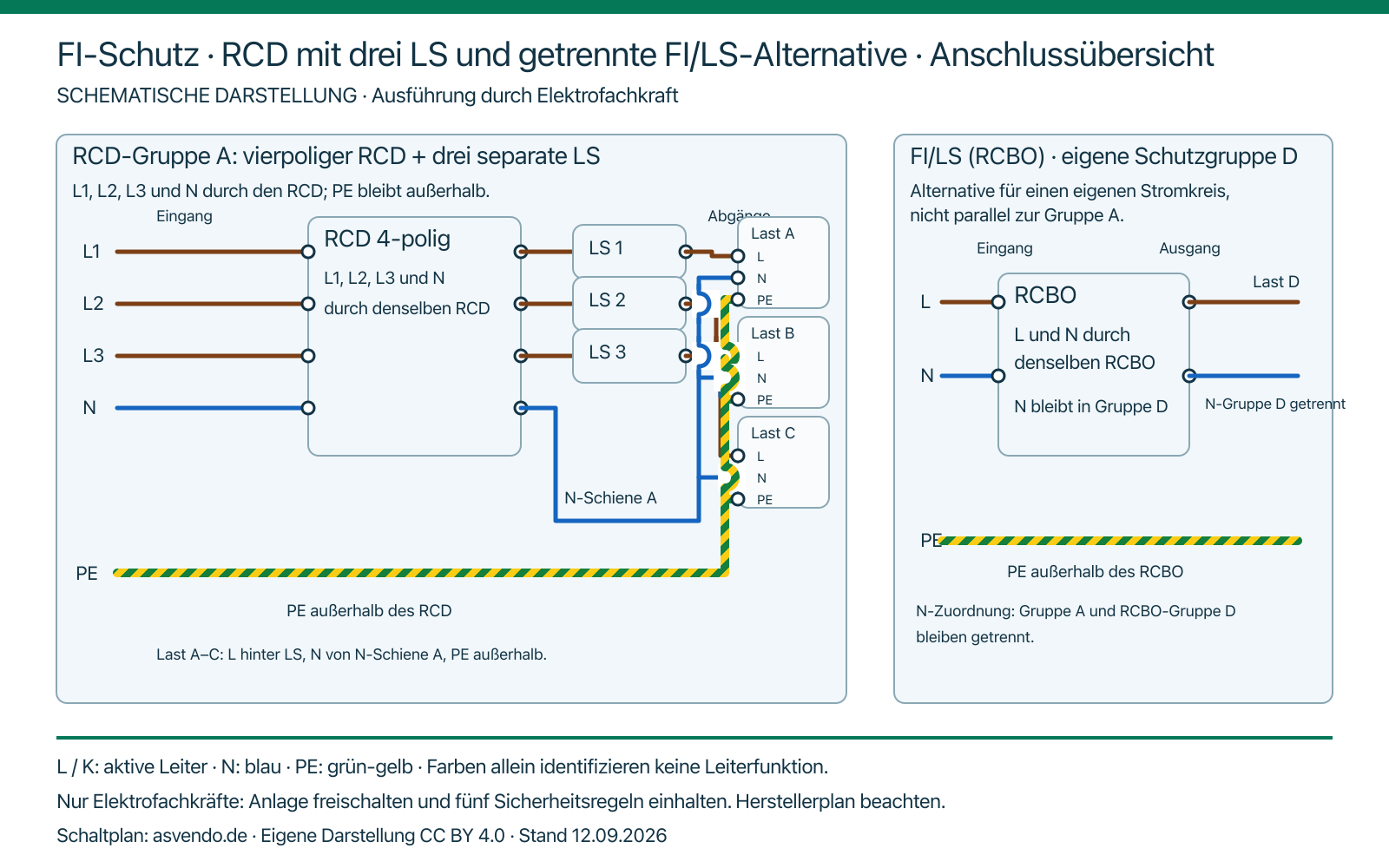

Funktionsanschlüsse eines vierpoligen RCD mit drei LS und einer getrennten RCBO-Alternative; L1, L2, L3 und N gehen durch den RCD, PE bleibt außerhalb. — FI-Schutz: RCD + LS und FI/LS-Alternative
asvendo, „FI-Schutz: RCD + LS und FI/LS-Alternative“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0
