Herdanschluss 3N~: Amica EHIX 933 133 S – Anschlussbeispiel
Schematische Darstellung – Ausführung durch Elektrofachkraft. Anschlussarbeiten und die Prüfung der Schutzmaßnahme gehören in die Hand einer Elektrofachkraft. Diese Seite beschreibt keine universelle Herdbelegung.
Welches Anschlussbeispiel ist dargestellt?

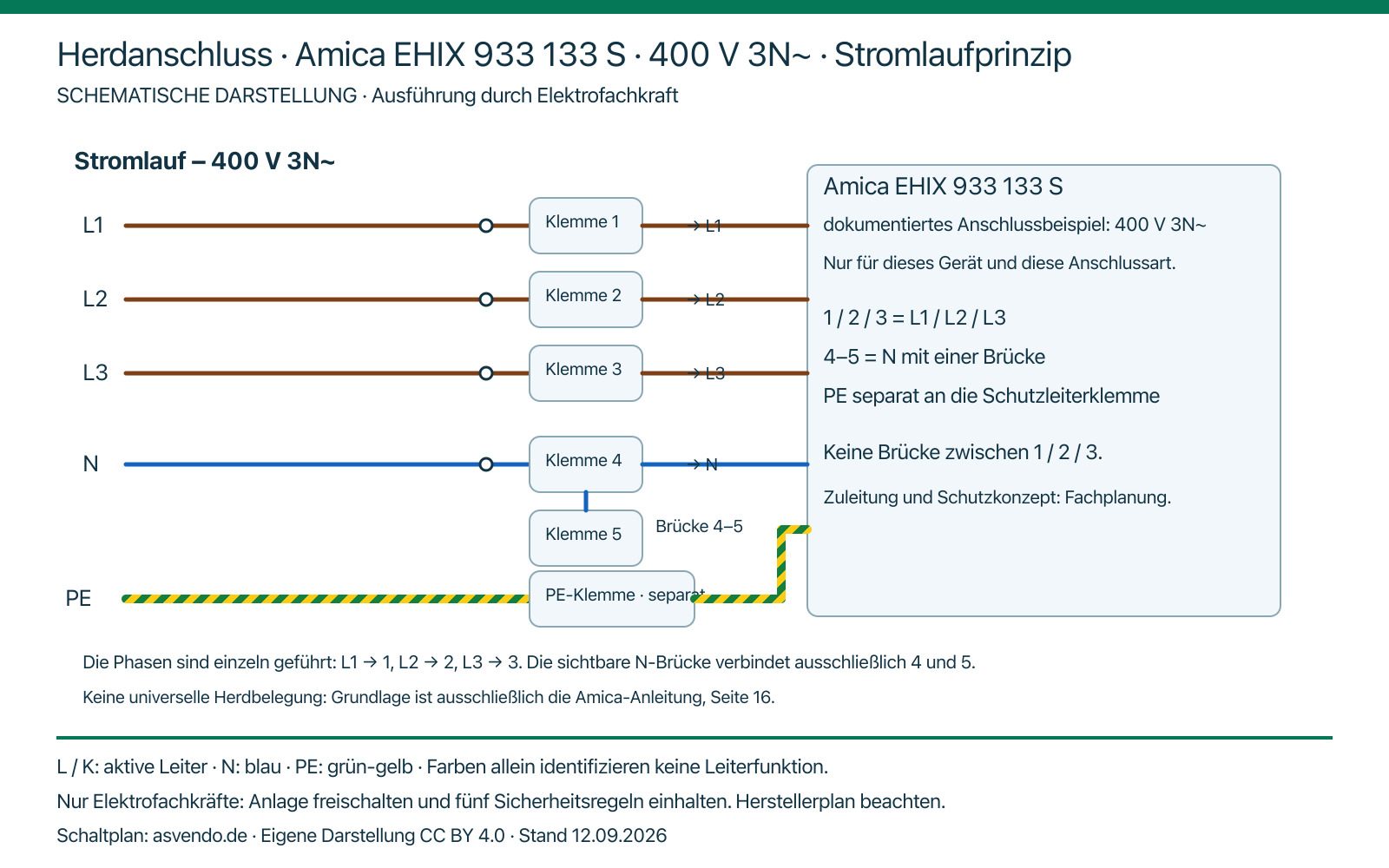

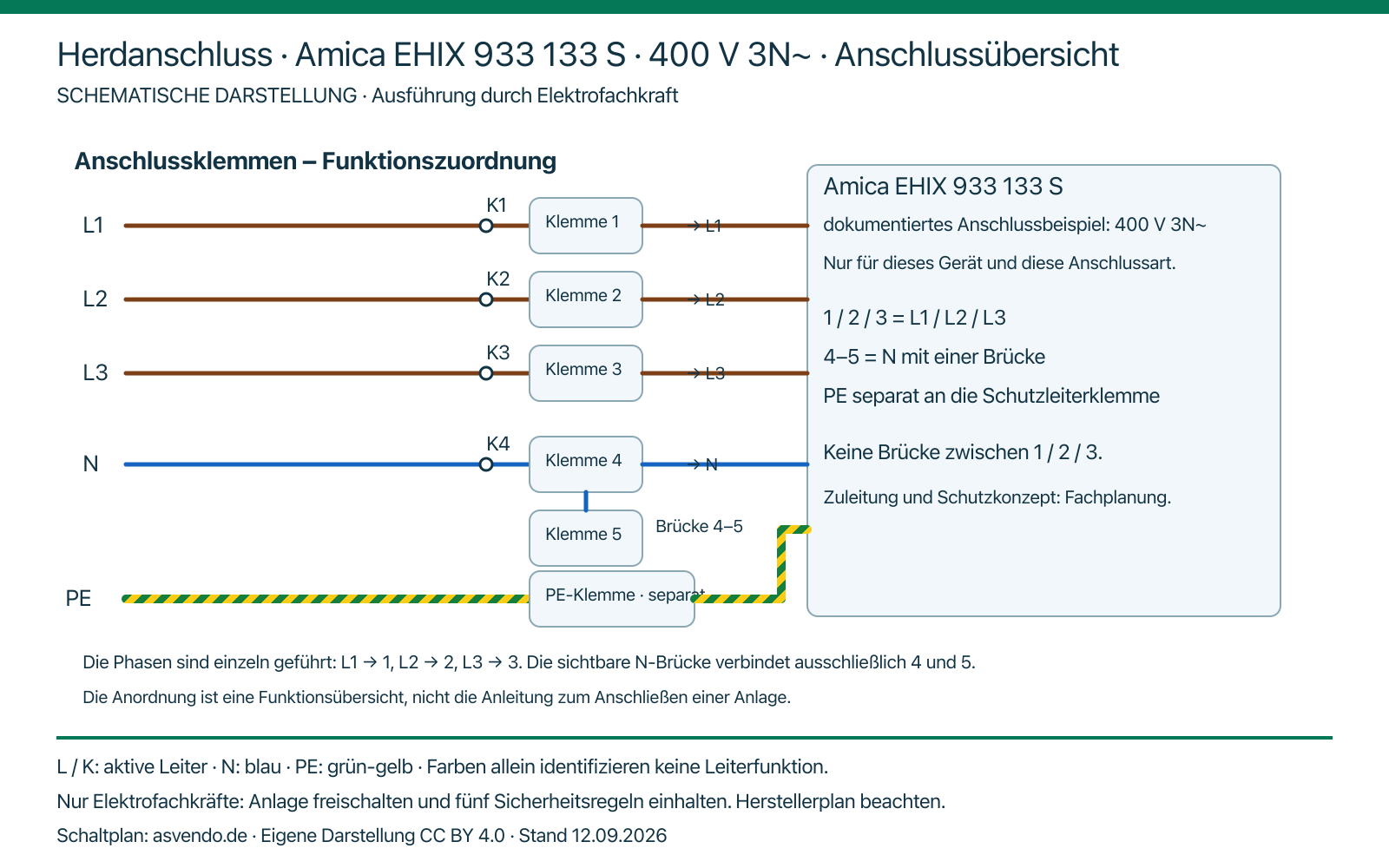

Die Zeichnungen beziehen sich ausschließlich auf das in der Anleitung des Amica EHIX 933 133 S dokumentierte Beispiel für 400 V 3N~ auf Seite 16: Klemme 1 für L1, Klemme 2 für L2, Klemme 3 für L3, Neutralleiter mit Brücke zwischen Klemme 4 und 5 und Schutzleiter separat an der PE-Klemme.
Zwischen Klemme 1, 2 und 3 ist in diesem 3N~-Beispiel keine Brücke dargestellt. Die Angaben betreffen weder andere Gerätevarianten noch legen sie Gebäudezuleitung, Absicherung, Schutzart oder Klemmenlage anderer Hersteller fest.
Was ist vor Ort zu prüfen?
Geräteschild, vollständige Originalanleitung, Netzform, vorhandene Leitung, Schutzkonzept, Abschaltbedingungen und die konkrete Anschlussdose müssen vor dem Anschluss durch die Elektrofachkraft geprüft werden. Begriffe erklärt das Glossar Elektroinstallation; alle Themen bündelt der Schaltplan-Hub.
Zitierzeile: asvendo, „Herdanschluss 3N~: Amica EHIX 933 133 S“, eigene schematische Darstellung, Stand 2026-09-12, CC BY 4.0.
