Lichtschalter mit Steckdose anschließen: Anschlussprinzip
Wann eine Schalter-Steckdosen-Kombination sinnvoll ist
Eine Kombination spart Platz und hält Schalter und Steckdose in einer Geräteanordnung. Sie kann als Aufputzgerät in Keller, Werkstatt oder Nebenraum sinnvoll sein oder als Unterputzkombination in einer Installationszone. Die Produktfamilie entscheidet über Schutzart, Klemmen, Befestigung und die zulässige Umgebung.
Merten beschreibt bei einer konkreten Aufputz-Kombination einen einpoligen Wechselschalter und die zugehörige Steckdose. Daraus darf kein allgemeiner Anschlussplan für jede Serie abgeleitet werden. Aufputz-Schalter montieren
Anschlussprinzip für Lampe, Schalter und Steckdose
Im Grundprinzip erhält die Steckdose einen dauerhaft verfügbaren Außenleiter, Neutralleiter und Schutzleiter. Der Schalter führt den Außenleiter über seinen Kontakt als Schaltdraht zur Leuchte. Der Schutzleiter wird nicht geschaltet. Ob beide Funktionen in einer Dose aus demselben Stromkreis stammen dürfen, wird anhand von Leitungsführung, Schutzorgan und Herstelleranleitung geprüft.
Ein Schaltbild mit drei Adern ist deshalb nicht automatisch ein Schaltbild für eine Kombination. Vorhandene Adern werden gemessen; ihre Farbe allein beweist keine Funktion. Lichtschalter anschließen
Anschluss mit 5-adriger Leitung
Eine fünfadrige Leitung kann Außenleiter, Neutralleiter, Schutzleiter und einen oder mehrere geschaltete Leiter enthalten. Welche Ader wofür verwendet wird, ergibt sich aus dem Stromkreisplan. Unbenutzte Adern werden fachgerecht isoliert und dokumentiert. Werden zwei Stromkreise in einer Dose kombiniert, gelten zusätzliche Anforderungen an Trennung, Abschaltbarkeit und Kennzeichnung.

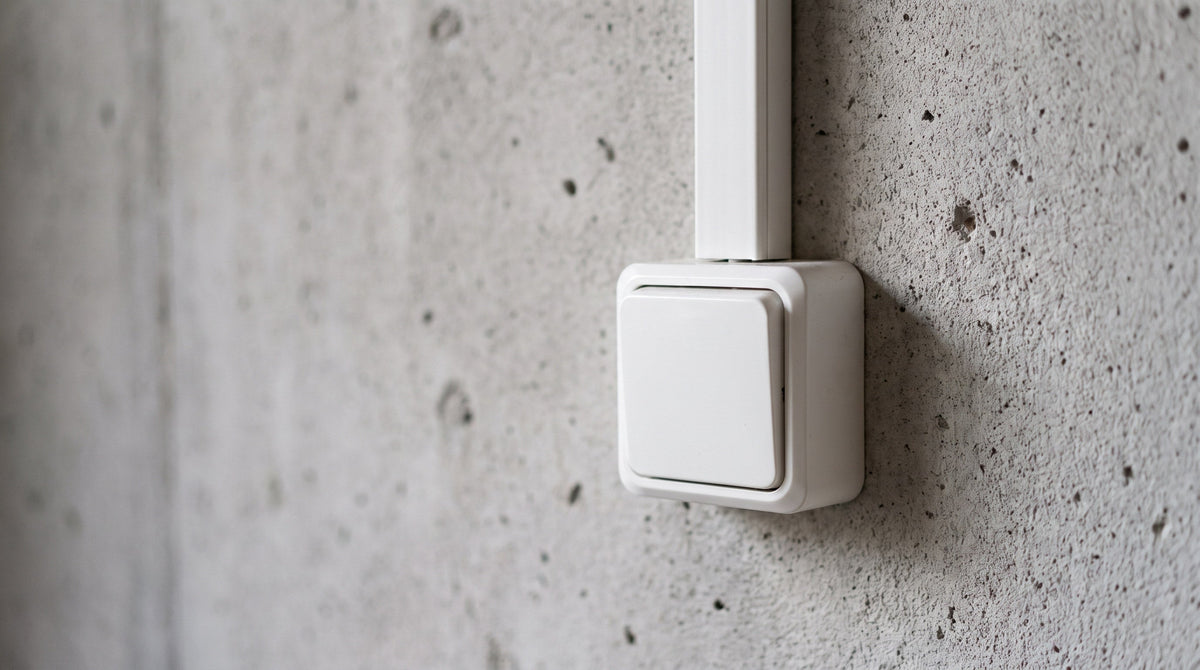

Aufputz-Kombination anschließen
Bei der Aufputzmontage werden Gehäuse, Leitungseinführung, Zugentlastung, Dichtung und Befestigung gemeinsam geprüft. Eine IP-Angabe bleibt nur erhalten, wenn die vorgesehenen Einführungen und Abdeckungen korrekt montiert sind. Die Merten-Unterlage ist produktbezogen; Schrauben, Membranen und Klemmen eines anderen Systems können anders ausgeführt sein.
Die passende Steckdose anschließen wird nach Schutzart und Bauform gewählt.
Steckdose geschaltet oder dauerhaft
Eine geschaltete Steckdose führt den Außenleiter über den Schaltkontakt; eine dauerhaft versorgte Steckdose erhält ihn direkt. Diese Entscheidung wird vor der Verdrahtung festgelegt und am Belegungsplan vermerkt. Ein Schalterkontakt darf nur innerhalb seiner Nennlast betrieben werden. Motoren, Netzteile und LED-Treiber können Einschaltströme erzeugen, die eine scheinbar passende Nennleistung überschreiten.
Fehlerbilder und Prüfung
Wenn die Leuchte nur bei eingeschalteter Steckdose funktioniert, der FI auslöst oder die Steckdose ohne Schutzleiter gemessen wird, wird die Anlage abgeschaltet und geprüft. Häufige Ursachen sind ein geteiltes Neutralleiterbündel, ein geschalteter Neutralleiter, eine fehlende Zugentlastung oder eine falsche Klemmenzuordnung. Steckdosen und Schalter behandelt die Schalterseite; die fertige Kombination wird von einer Elektrofachkraft gemessen.

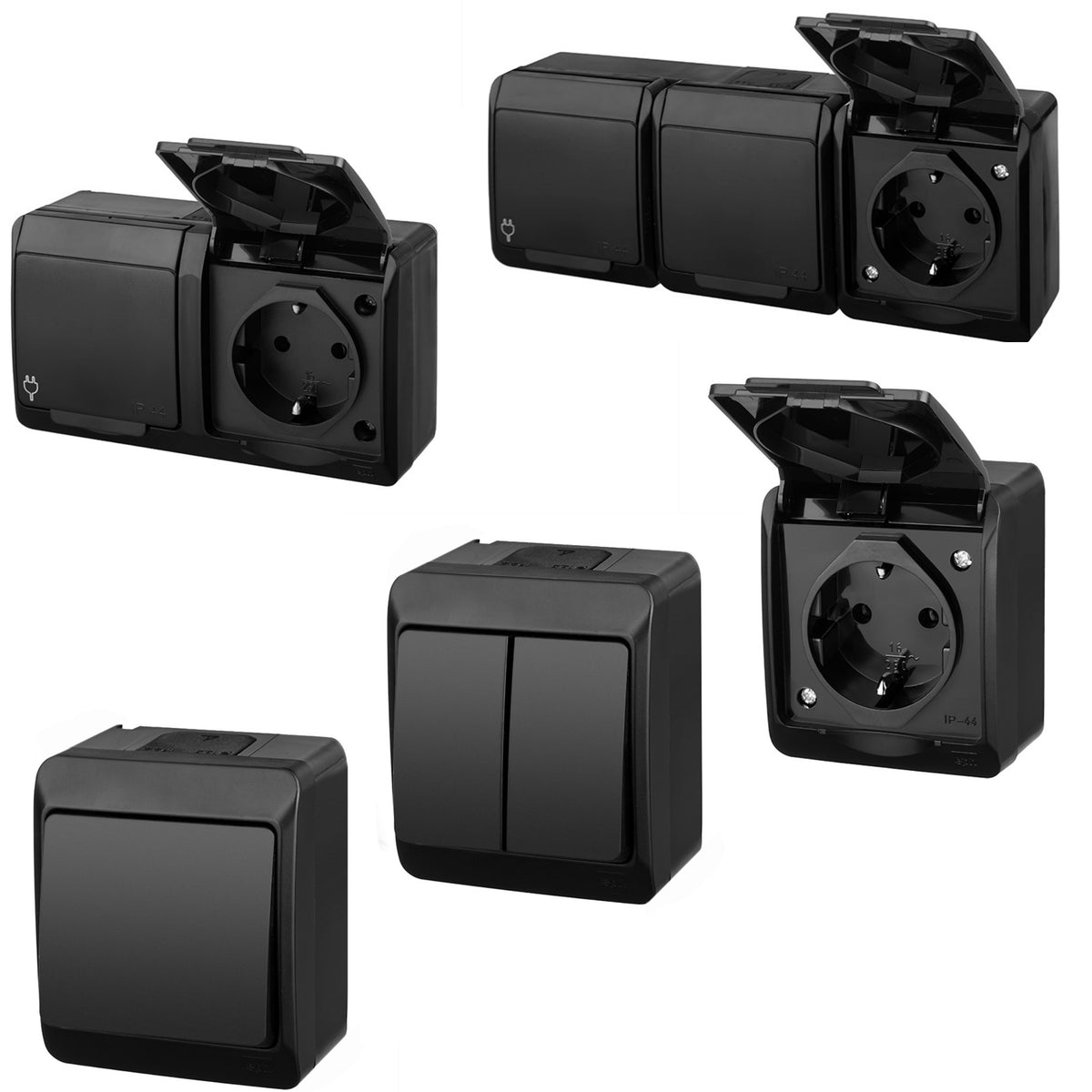

Bei der Planung wird auch der Montageort berücksichtigt. Eine Steckdose in einem feuchten oder mechanisch belasteten Bereich braucht die dafür geeignete Schutzart und ein passendes Gehäuse. Aufputzserien können Schalter, Steckdose und Taster kombinieren, aber ihre Klemmen und Dichtungen sind serienabhängig. Ein Unterputzeinsatz darf nicht in ein beliebiges Aufputzgehäuse gesetzt werden.
Die Kombination wird nach dem Anschluss beschriftet: dauerhaft versorgte Steckdose, geschaltete Steckdose oder nur Schalter. Bei einer späteren Fehlersuche wird der Stromkreis abgeschaltet und die Leiterzuordnung gemessen. Ein Ausfall der Leuchte darf nicht durch eine provisorische Brücke an der Steckdose behoben werden. Die Herstellerangabe zur Last gilt für den Schalterkontakt ebenso wie für die Steckdose.
Vor der Bestellung wird geprüft, ob Rahmen, Wippe, Abdeckung und Einsatz derselben Serie angehören. Bei Aufputzprodukten werden außerdem Leitungseinführung und Deckeldichtung kontrolliert. Eine Kombination mit sichtbarer Beschädigung oder lockerer Klemme wird nicht weiter betrieben. Nach der Messung werden Steckdose und Schalter getrennt belastet, damit ein Fehler in einer Funktion die andere nicht verdeckt.
Wenn die Steckdose dauerhaft versorgt bleiben soll, wird die Schaltfunktion ausschließlich am Lampenleiter umgesetzt. Soll sie geschaltet werden, muss der Hersteller die Kontaktbelastung für diese Last erlauben. Diese Entscheidung wird am Einsatz beschriftet, weil spätere Nutzer sonst eine ausgeschaltete Steckdose für einen Defekt halten oder eine Last am falschen Kontakt anschließen.

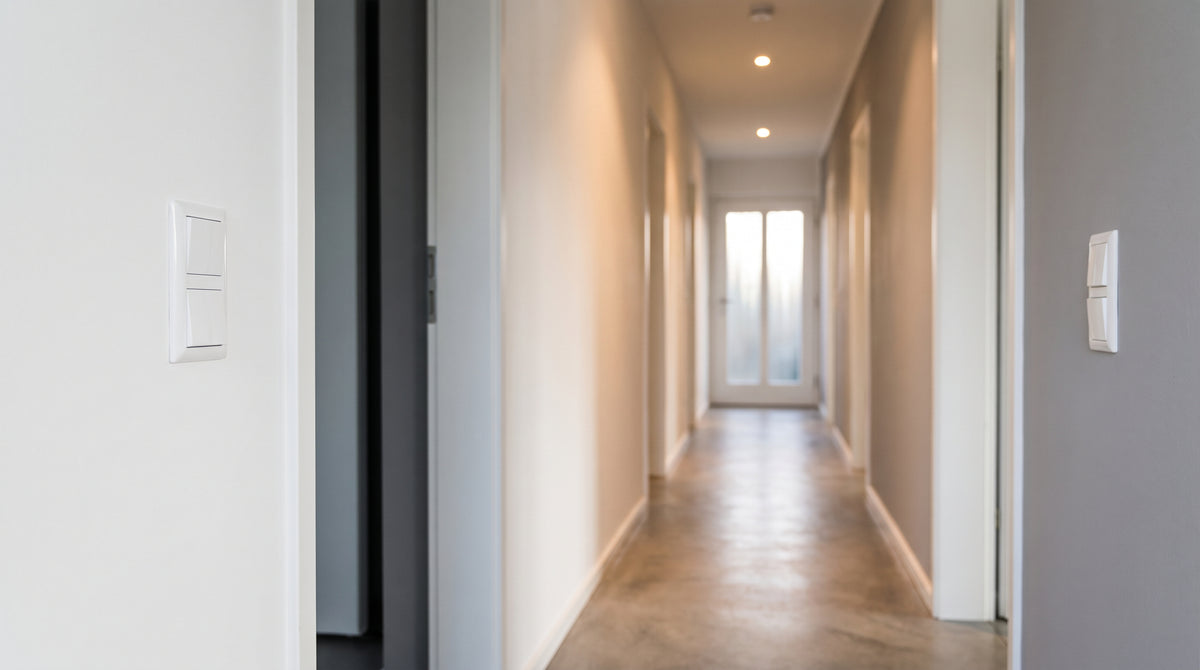

Bei einer Kombination mit mehreren Schaltern wird außerdem die gemeinsame Einspeisung geprüft. Ein Wechselschalter hat andere Kontakte als ein Ausschalter, auch wenn die Wippe gleich aussieht. Die Steckdose wird niemals aus einem Korrespondierenden oder einem nicht identifizierten Schaltdraht versorgt. Der Plan nennt deshalb Außenleiter, Neutralleiter, Schutzleiter und Schaltdraht getrennt.
Eine Schalter-Steckdosen-Kombination wird erst nach der Messung und Beschriftung geschlossen übergeben. Produktdaten und Stromkreisplan bleiben gemeinsam bei der Anlage.
So bleibt die gewählte Funktion eindeutig.
