Ein Leergehäuse allein reicht nicht. Hier liegt, was dazwischen gehört: Hutschienen als Träger für alle Reiheneinbaugeräte, Phasen- und Sammelschienen für die Einspeisung, PE- und N-Klemmen für die Schutz- und Neutralleiter, Kabelverschraubungen für die Einführung.
Eine Phasenschiene, auch Kammschiene genannt, verbindet die Eingangsklemmen mehrerer Schutzschalter, ohne dass Sie jede einzeln verdrahten. Entscheidend sind drei Angaben: die Polzahl (einphasig für eine Reihe gleichartiger Schalter, dreiphasig für die gleichmäßige Aufteilung auf L1, L2 und L3), die Zahl der Teilungseinheiten, und der Querschnitt. Zu kurz gekaufte Schienen lassen sich kürzen, zu schmale nicht nachrüsten.
Die Anschlussform muss zu den Klemmen der verwendeten Schalter passen. Gabelform greift von oben in die Klemme, Stiftform wird eingeschoben. Beides ist nicht gegeneinander austauschbar.
Hutschienen sind nach EN 60715 genormt; die übliche Breite in Kleinverteilern beträgt 35 mm.

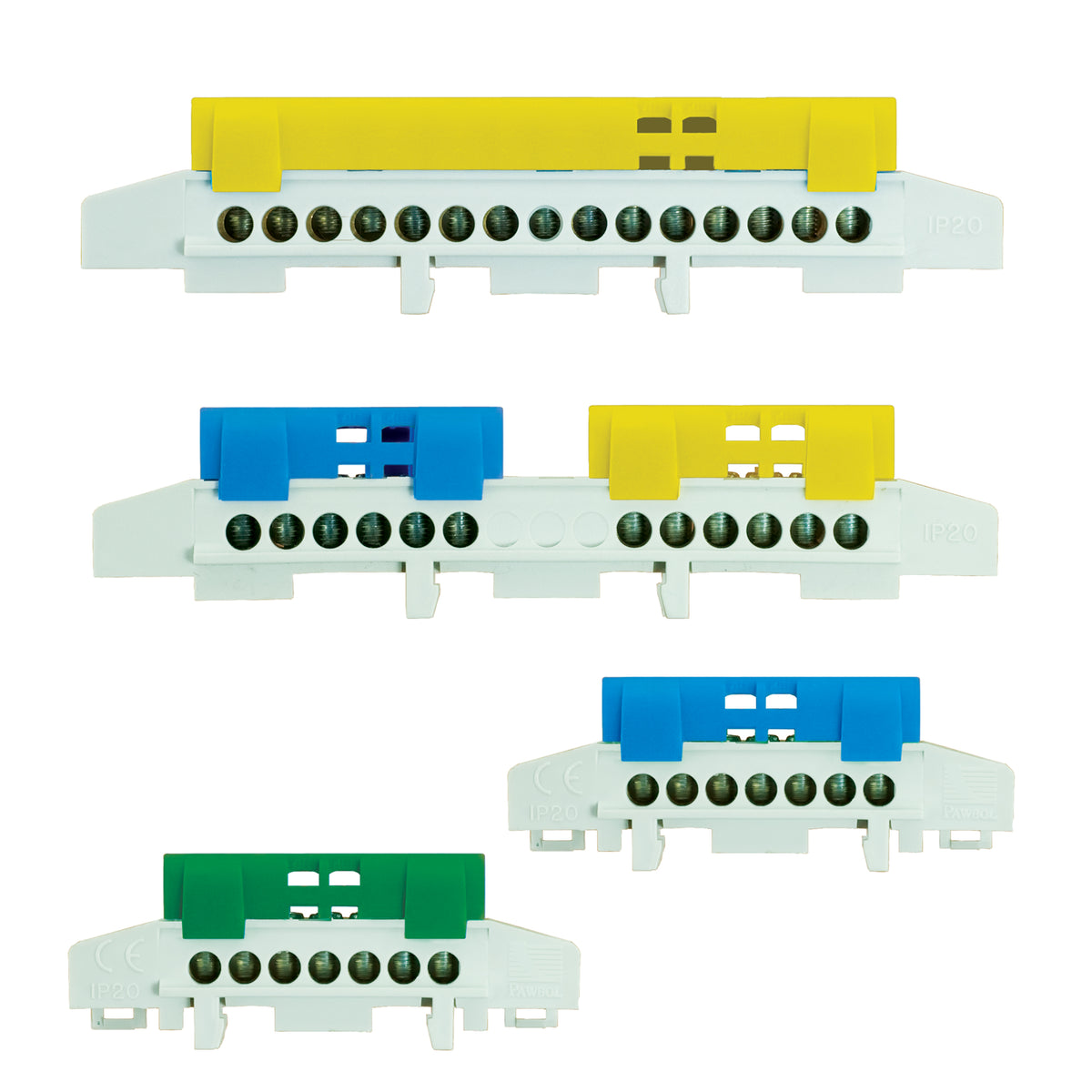

PE- und N-Klemmen fassen Schutz- und Neutralleiter der Stromkreise zusammen; sie gehören getrennt und beschriftet, damit später nachvollziehbar bleibt, welcher Leiter wohin geht. Abdeckstreifen schließen die freien Plätze einer Reihe, sodass keine spannungsführenden Teile berührbar bleiben und die Front gleichmäßig aussieht.
Die Standard-Hutschiene TS 35 ist 35 mm breit und 7,5 mm tief; die tiefere Ausführung misst 15 mm. Reiheneinbaugeräte nach DIN 43880 rasten auf beiden ein, die Länge wird auf die Verteilerbreite zugeschnitten.
Die Phasenschiene verbindet nebeneinander sitzende FI- und LS-Schalter mit einem Kamm statt mit einzelnen Drahtbrücken. Das spart Zeit, hält die Verdrahtung übersichtlich und senkt den Übergangswiderstand an den Klemmen.
Ja, die 1-fach-Schuko-Steckdose für die DIN-Schiene belegt 2,5 Module und dient als Service-Steckdose im Verteiler oder Multimediakasten, etwa für Router oder Prüfgeräte.
