DIN VDE 0100-443 und -534 verlangen für neu errichtete Anlagen in Wohngebäuden einen Überspannungsschutz. Das betrifft Neubau und wesentliche Änderung gleichermaßen. Der Grund ist wirtschaftlich: Ein einziger indirekter Blitzeinschlag in der Nachbarschaft reicht, um Router, Wärmepumpe, Wechselrichter und Elektronik der Heizung gleichzeitig zu zerstören.
Kombiableiter Typ 1+2 decken beide Aufgaben in einem Gerät ab und sparen Platz, wenn Gebäudeeintritt und Verteilung nah beieinander liegen.
Auf der Gleichstromseite müssen Ableiter für die Systemspannung der Anlage ausgelegt sein und ausdrücklich für Gleichstrom zugelassen sein. Ein Wechselstromableiter darf dort nicht eingesetzt werden: Ein Gleichstromlichtbogen verlöscht nicht von selbst.
Ein Ableiter braucht immer eine Vorsicherung nach Herstellerangabe und einen kurzen, geraden Anschluss. Zu lange Anschlussleitungen setzen die Schutzwirkung herab.
Typ 1 leitet Blitzströme am Hausanschluss ab, Typ 2 begrenzt Schalt- und Restüberspannungen in der Unterverteilung, Typ 3 schützt einzelne Endgeräte an der Steckdose. Ein Kombiableiter Typ 1+2 erledigt die ersten beiden Stufen in einem Gerät.
Für neue Anlagen und wesentliche Änderungen ja: DIN VDE 0100-443 und -534 gelten seit Oktober 2016 und sind nach der Übergangsfrist seit dem 14. Dezember 2018 verbindlich. Im Bestand besteht keine Nachrüstpflicht, sinnvoll ist sie trotzdem, sobald Wallbox, Photovoltaik oder Wärmepumpe angeschlossen werden.
Eine Steckdosenleiste ist Typ 3 und schützt nur die Geräte an dieser Leiste. Der Ableiter im Verteiler schützt die ganze Anlage.

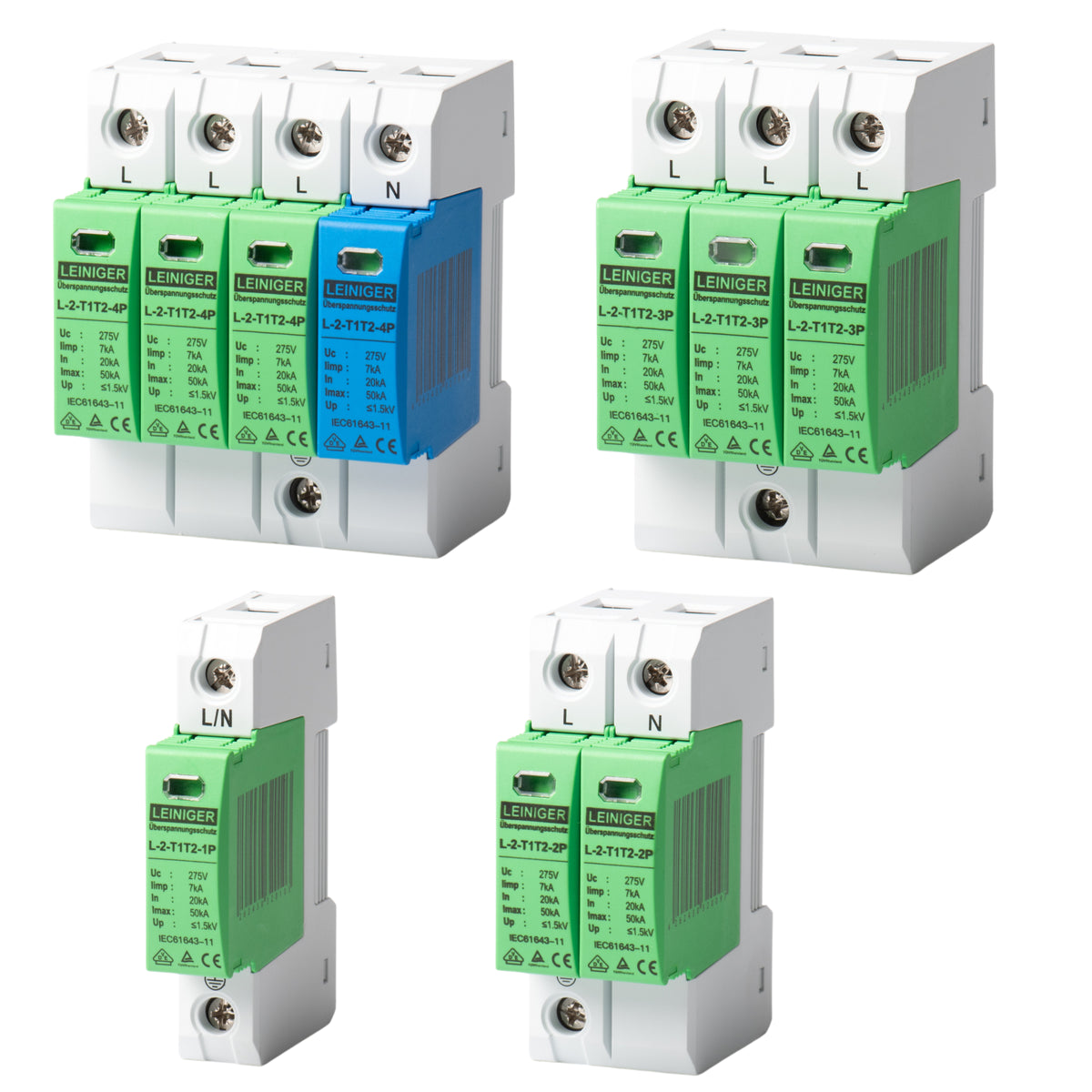

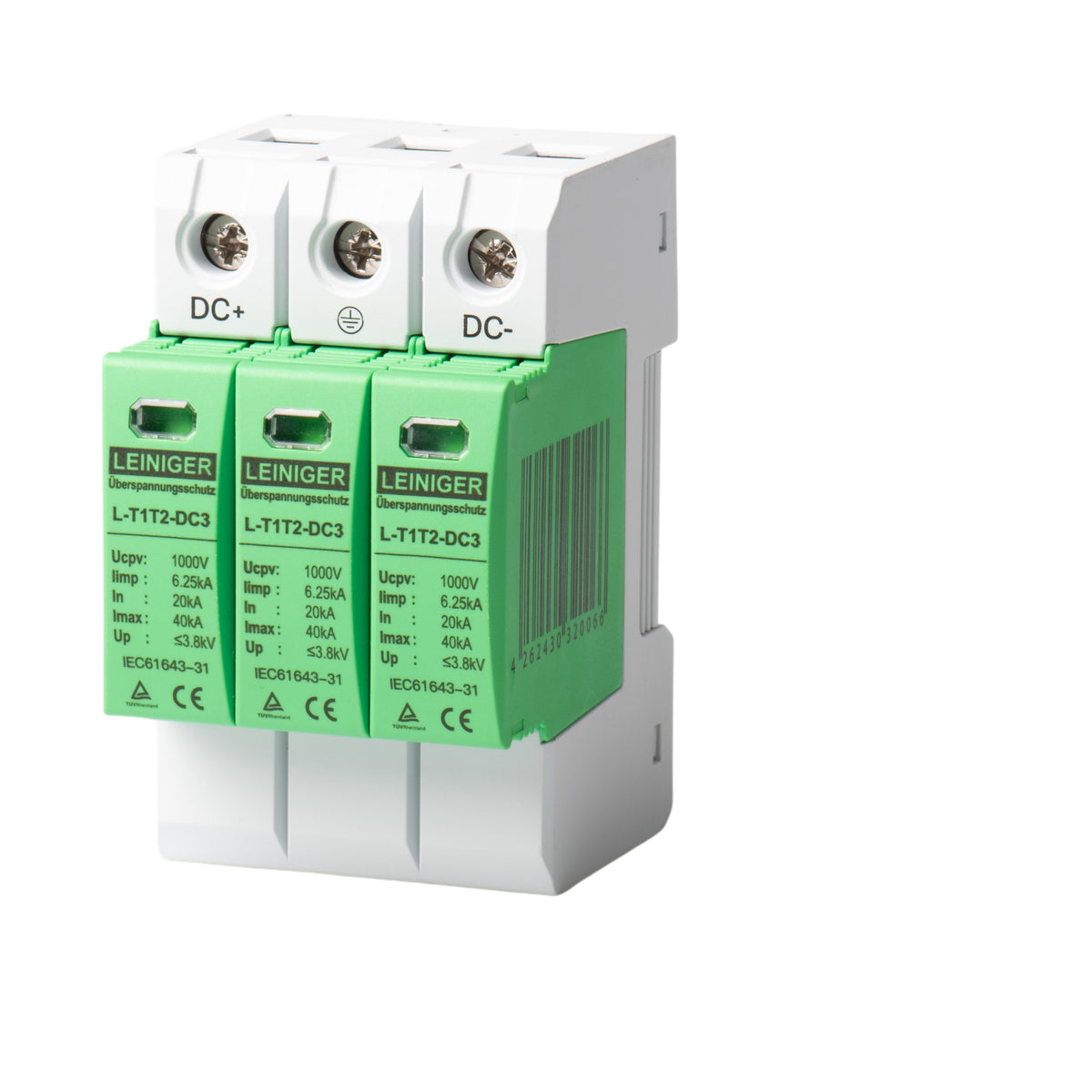

Entscheidend ist das Netzsystem, nicht die Hausgröße. Sitzt der Ableiter vor der Aufteilung des PEN-Leiters (TN-C), reicht ein 3-poliger Kombiableiter; dahinter, mit getrenntem N und PE (TN-S), braucht er 4 Pole. Hier gibt es Kombiableiter Typ 1+2 von Leiniger in 3- und 4-polig mit Uc 275 V, In 20 kA und Imax 50 kA, für die Photovoltaik zusätzlich einen DC-Ableiter Typ 1+2 mit 1000 V. Welches System im Haus vorliegt, sagt der Netzbetreiber oder die Elektrofachkraft.
